18
RUS
Подсоедините блок с помощью соединительной трубы:
Направьте расточку соединительной трубы на запорный клапан и
затяните коническую гайку пальцами. Затем затяните коническую
гайку динамометрическим ключом. При удлинении трубопровода
необходимо добавить дополнительное количество хладагента,
чтобы не нарушить работу и производительность кондиционера.
Note: 1. Эта таблица предназначена только для справки.

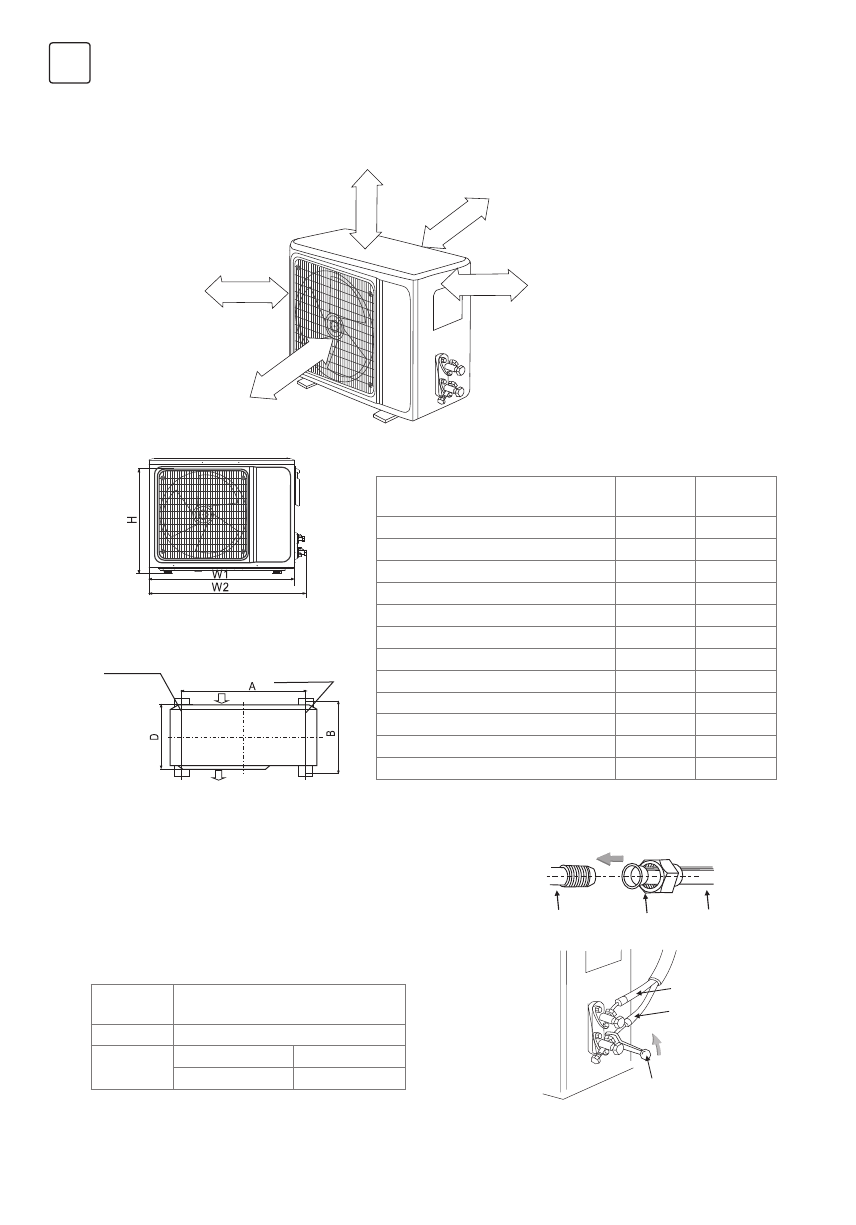

УСТАНОВКА НАРУЖНОГО БЛОКА
ГАЗ R410a
Габаритный чертеж установки наружного блока
Установка соединительной трубы
Болт для установки наружного блока
Свободное пространство
Свободное пространство
Свободное пространство
Вход воздуха
Выход
20cm
30cm
30cm
200cm
10cm
Левая
ножка
Правая
ножка
Вход
Выход воздуха
Размер наружного блока
Ш1(Ш2) x В x Г (mm)
A (mm)
B (mm)
665(710)x420x280
430
280
600(645)x485x260
400
290
660(710)x500x240
500
260
700(745)x500x255
460
260
730(780)x545x285
540
280
760(810)x545x285
540
280
790(840)x550x290
545
300
790(840)x550x290
545
315
800(850)x590(690)x310
545
325
825(880)x655x310
540
335
900(950)x700x350
630
350
970(1044)x803x395
675
409
Длина
трубок
Дозаправка
5M
Не нужна
5-15M
CC12000Btu
20g/m
CC18000Btu
30g/m
Соединит.
труба
Жидкостная
Газовая
Гаечный ключ
Гайка
Труба внутр.
блока
Содержание
- 3 ВНИМАНИЕ
- 5 ПРЕДУПРЕЖДЕНИЯ ПО ИСПОЛЬЗОВАНИЮ; Состояния при которых система будет работать неисправно
- 6 Примечания по обогреву
- 7 НАИМЕНОВАНИЯ ДЕТАЛЕЙ; Внутренний блок
- 8 Очистите панель; ЧИСТКА И УХОД
- 9 Уход после использования; ПОИСК НЕИСПРАВНОСТЕЙ
- 10 ЗАМЕЧАНИЯ ПО УСТАНОВКЕ; Осмотр при распаковке
- 11 Правила безопасности при установке кондиционера
- 12 Требования к работе на высоте
- 13 Другое; УСТАНОВКА ВНУТРЕННЕГО БЛОКА; Габаритный чертеж установки внутреннего блока
- 14 Монтажная пластина
- 15 Соединение сливной трубы; Крепление внутреннего блока
- 16 Схема подключения
- 17 УСТАНОВКА НАРУЖНОГО БЛОКА; Габаритный чертеж установки наружного блока
- 19 Подключение проводки
- 21 Тестовый запуск; Проверка после установки
- 22 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Осмотр площадки; Рабочие процедуры
- 23 Осмотр кабеля
- 24 Удаление воздуха; Порядок заправки хладагентов
- 27 Описание кнопок
- 30 Использование
