23
Инструкция
пользователя/
Руководство по
установке

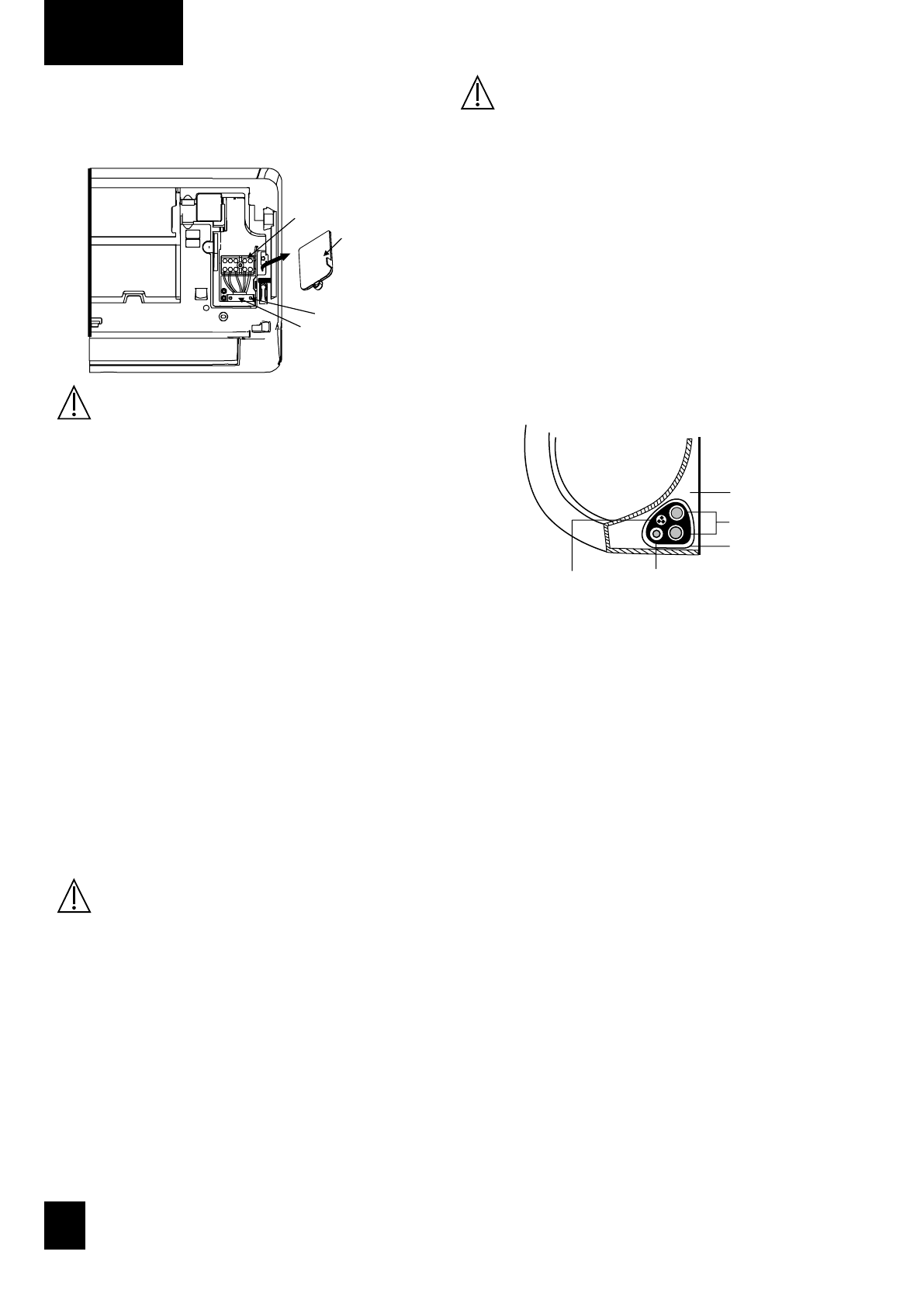

1. Откройте переднюю панель внутреннего блока
кондиционера.
2. С помощью отвертки откройте крышку коробки
проводов на правой стороне кондиционера. Это
позволит выявить клеммный блок.
Клеммная
колодка
Кабельная
крышка
Винт
Кабельный
зажим
ВНИМАНИЕ
ВСЯ ПРОВОДКА ДОЛЖНА
ВЫПОЛНЯТЬСЯ СТРОГО
В СООТВЕТСТВИИ С
ЭЛЕКТРИЧЕСКОЙ СХЕМОЙ,
РАСПОЛОЖЕННОЙ НА ЗАДНЕЙ
СТОРОНЕ ПЕРЕДНЕЙ ПАНЕЛИ
ВНУТРЕННЕГО БЛОКА.
3. Отвинтите кабельный зажим под клеммной
колодкой и поместите его в сторону.
4. Повернувшись к задней панели устройства,
снимите пластиковую панель с левой нижней
стороны.
5. Подайте сигнальный провод через этот слот, от
задней части устройства к передней.
6. Повернувшись лицом к передней части
устройства, подсоедините провод в
соответствии с электрической схемой
внутреннего блока, подсоедините u-образный
наконечник и плотно прикрутите каждый провод
к соответствующей клемме.
ОСТОРОЖНО
НЕ ПУТАЙТЕ ПРОВОДА ПОД
НАПРЯЖЕНИЕМ И НУЛЕВЫЕ
Это опасно, и может привести к неисправности
кондиционера.
7. После проверки, чтобы убедиться, что каждое
соединение надежно, используйте кабельный
зажим для крепления сигнального кабеля к
устройству. Плотно завинтите кабельный зажим.
8. Замените кабельную крышку на передней
панели устройства и пластиковую панель на
задней панели.
ПРИМЕЧАНИЕ О ПОДКЛЮЧЕНИИ
ПРОВОДКИ
ПРОЦЕСС ПОДКЛЮЧЕНИЯ ПРОВОДКИ МОЖЕТ
НЕЗНАЧИТЕЛЬНО ОТЛИЧАТЬСЯ МЕЖДУ
БЛОКАМИ КОНДИЦИОНЕРА И РЕГИОНАМИ.
Шаг 7: Обмотка и кабели
Перед прохождением трубопровода, сливного
шланга и сигнального кабеля через отверстие
в стене необходимо связать их вместе, чтобы
сэкономить место, защитить и изолировать (не
применимо в Северной Америке).
1. Соедините сливной шланг, трубопроводы для
хладагента и сигнальный кабель, как показано
ниже:
Внутренний блок кондиционера
Пространство
позади
Трубопровод
хладагента
Изоляционная
лента
Сигнальный
кабель
Сливной шланг
СЛИВНОЙ ШЛАНГ ДОЛЖЕН БЫТЬ НА ДНЕ
Убедитесь, что сливной шланг находится в нижней
части пакета. Установка сливного шланга в верхней
части пакета может привести к переполнению
сливного поддона, что может привести к
повреждению огнем или водой.
НЕ ПЕРЕПЛЕТАЙТЕ СИГНАЛЬНЫЙ КАБЕЛЬ С
ДРУГИМИ ПРОВОДАМИ
При соединении этих элементов вместе не
переплетайте и не пересекайте сигнальный кабель
с другими проводами.
2. Используя клейкую виниловую ленту,
прикрепите сливной шланг к нижней стороне
труб хладагента.
3. Используя изоляционную ленту, плотно
оберните сигнальный провод, трубы хладагента
и сливной шланг. Дважды проверьте, наличие
всех элементов в комплекте.
НЕ ЗАВОРАЧИВАЙТЕ КОНЦЫ ТРУБОПРОВОДОВ
При завертывании пакета, держите концы
трубопровода развернутыми. Вы должны получить
доступ к ним для проверки на наличие утечек в
конце процесса установки (см. раздел
Проверка
электрических и газовых утечек
данного
руководства).
Характеристики
