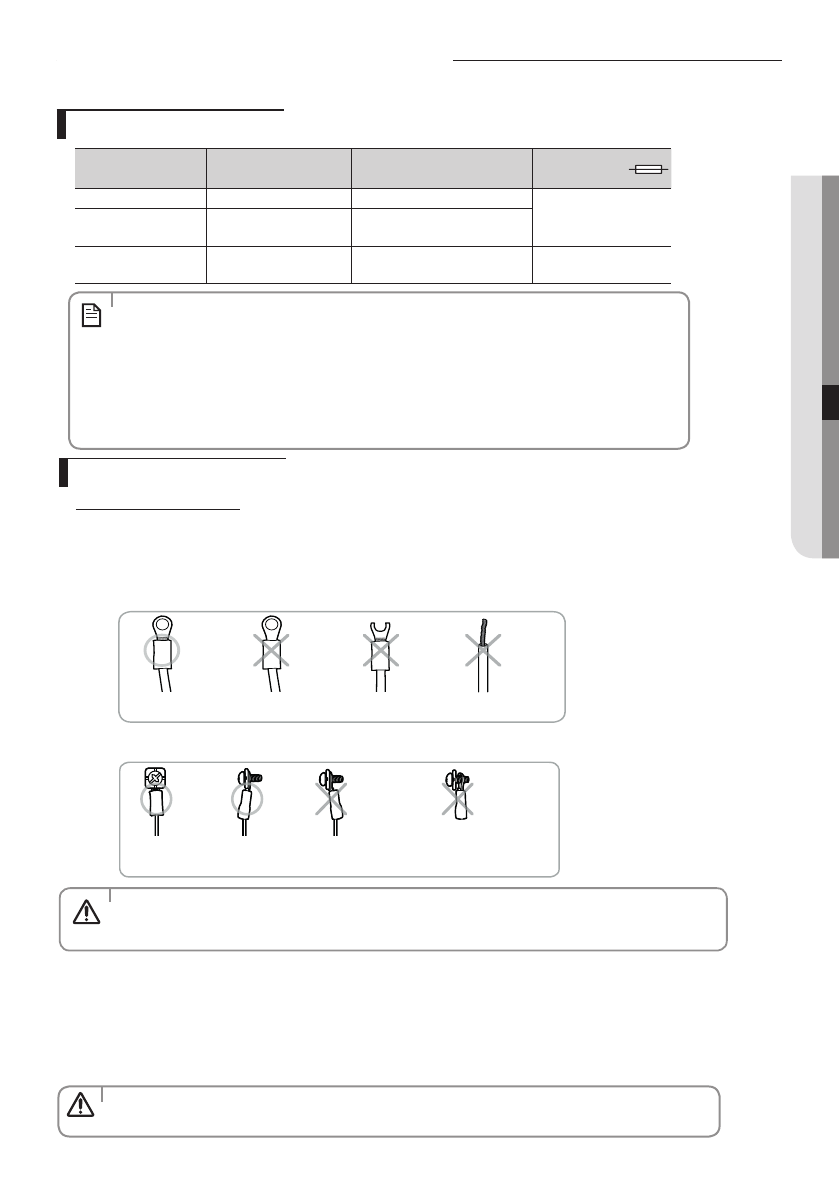

Подсоединение электропроводов

Спецификация проводов

Подсоединение проводов

Электромонтажные работы

(1)   Выполняя электромонтажные работы и заземление, соблюдайте требования технических стандартов для

электроустановок и правил монтажа электропроводок, предусмотренные местным законодательством.

(2)

 Затяните винты на клеммной панели с крутящим моментов в 1,2-1,8 Н•м (12-18 кгс•см).

(3)   Меры предосторожности, которые необходимо соблюдать при подключении проводов к клеммной колодке.



  Перед подключением провода убедитесь, что контактная часть наконечника направлена вверх.

Перевернуто

Наконечник

поврежден.

Провод не обжат

кольцевым контактом.



  Наконечник должен быть плотно затянут винтом.

- Плохой контакт может перегреваться и стать причиной возгорания.

Наконечник перевернут

обратной стороной по

отношению к клемме.

Либо винт вставлен

неправильно, либо наконечник

плохо затянут винтом.

•   Для подключения к контактной колодке используйте провода только с кольцевом наконечником.

Провода, устанавливаемые при проведении электромонтажных работ без кольцевого наконечника,

могут стать причиной пожара из-за перегрева электрических контактов.

1.  Удлините соединительный провод, если это необходимо.

•    Не соединяйте два или большее число различных проводов для увеличения длины.

Это может привести к возгоранию.



  При установке устройства сначала выполните соединения для хладагента, а затем электрические соединения.

Прежде чем выполнять электрические соединения, подключите кондиционер к системе заземления.

Если устройство демонтируется, то сначала отключите электрические провода, а затем снимайте трубки хладагента.

Если наружный блок располагается на расстоянии более 4,5 или 5,5 метров от внутреннего блока, то вам необходимо удлинить

провод. Максимальная длина провода - 15(



07/09/12/18



) / 20(



24



) метров.

•   Подключите питающий провод к дополнительному выключателю сети. Если какой-либо

провод невозможно подсоединить к источнику питания, его следует объединить с каким-либо

проводом,  контактное отверстие которого ≥ 3 мм.

•   Используйте экранированный кабель (категория 5, меньше чем 50пФ/м), для условий с

высоким уровнем помех.

•   Кабель питания для узлов устройства при использовании вне помещения  не должен быть

легче, чем гибкий кабель с полихлоропреновой изоляцией. (Код обозначения

IEC: 60227 IEC 53/CENELEC: H05VV-F, IEC: 60245 IEC 66/CENELEC: H07RN-F,  IEC: 60245 IEC 57/CENELEC: H05RN-F

)

Модель

Питающий провод

Соединительный провод

Предохранитель



07/09



3G1,0мм

² H05VV-F

5G1,0мм

² H07RN-F

20A



12



3G1,5мм

² H05VV-F

3G1,5мм

² H07RN-F

2x0,75мм

² H05RN-F



18/24



3G2,5мм

² H05VV-F

3G2,5мм

² H07RN-F

2x0,75мм

² H05RN-F

25A

вниМаниЕ

вниМаниЕ

ПРИМЕЧАНИЕ

Русский-39
