31
РУ
CC
KИ
Й

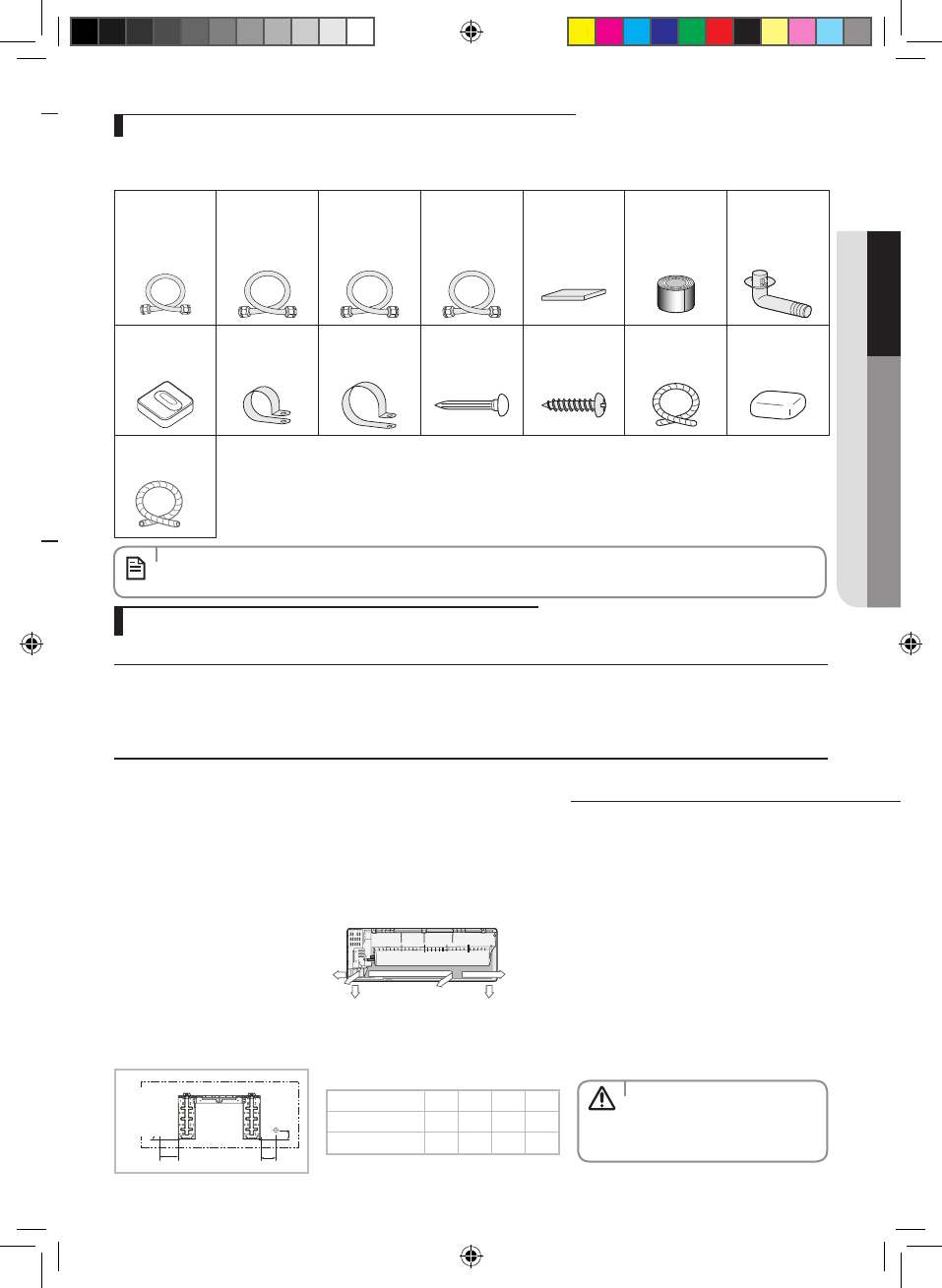

Крепление монтажной пластины
Следующие принадлежности для соединений поставляются по отдельному заказу. Если они не входят в комплект, вы должны
приобрести их до установки кондиционера.
Принадлежности, поставляемые по отдельному заказу
Инструменты, необходимые для монтажных работ
Изолированная
соединительная
трубка,
Ø6,35мм (1)
Изолированная
соединительная
трубка,
Ø9,52мм (1)
09
Изолированная
соединительная
трубка,
Ø12,70мм (1)
12/18
Изолированная
соединительная
трубка,
Ø15,88мм (1)
24
Пеноматериал для
изоляции труб
PE T3 (1)
Виниловые ленты
(2)
Сливная пробка
(1)
Для серии
Резиновые
подкладки под
ножки (4)
Хомуты для труб A
(3)
Хомуты для труб B
(3)
Гвозди для бетона
(6)
Винты- саморезы
М4 х 25 (6)
Сливной шланг,
длина 2м (1)
Замазка 100 г (1)
Пеноматериал
для изоляции
труб
• Если эти принадлежности будут поставлены, то они будут уложены в коробку с принадлежностями.
Инструменты общего назначения
• Вакуумный насос (Для предотвращения обратного течения)
• Манометр коллектора
• Крепежеискатель
• Динамометрический ключ
• Труборез
• Развёртка
• Трубогиб
• Спиртовой уровень
• Отвертка
• Гаечный ключ
• Дрель
• Г-образный ключ
• Мерная лента
Инструменты для работ по тестированию
• Термометр
• Измеритель сопротивления
• Электроскоп
Выбор направления сливного шланга зависит от того, где вы хотите установить внутренний блок.Поэтому прежде чем крепить
монтажную пластину к стене или к оконной раме, необходимо определить положение отверстия диаметром 65 мм, через
которое будут пропускаться провода, трубки и шланг, соединяющие внутренний блок с наружным.
При установке на стену, трубки и провода могут подводиться:
B
A
D
C
D
Направление трубки
1. Определите положение отверстия для трубки и сливного шланга как показано на рисунке, и просверлите
отверстие внутренним диаметром 65 мм так, чтобы оно слегка наклонялось вниз.
B
A
D
C
Отверстие
для трубки
(Ø65мм)
ПРИМЕЧАНИЕ
• Справа (A)
• Слева (B)
• Снизу_справа (С)
• С тыльной стороны_справа
или слева (D)
(Блок : мм )
Модель
A
B
C
D
09/12
27 120 68
27
18/24
34 140 68
34
• После того, как вы выберите
направление трубки,
просверлите только одно
отверстие.
ОСТОРОЖНО
