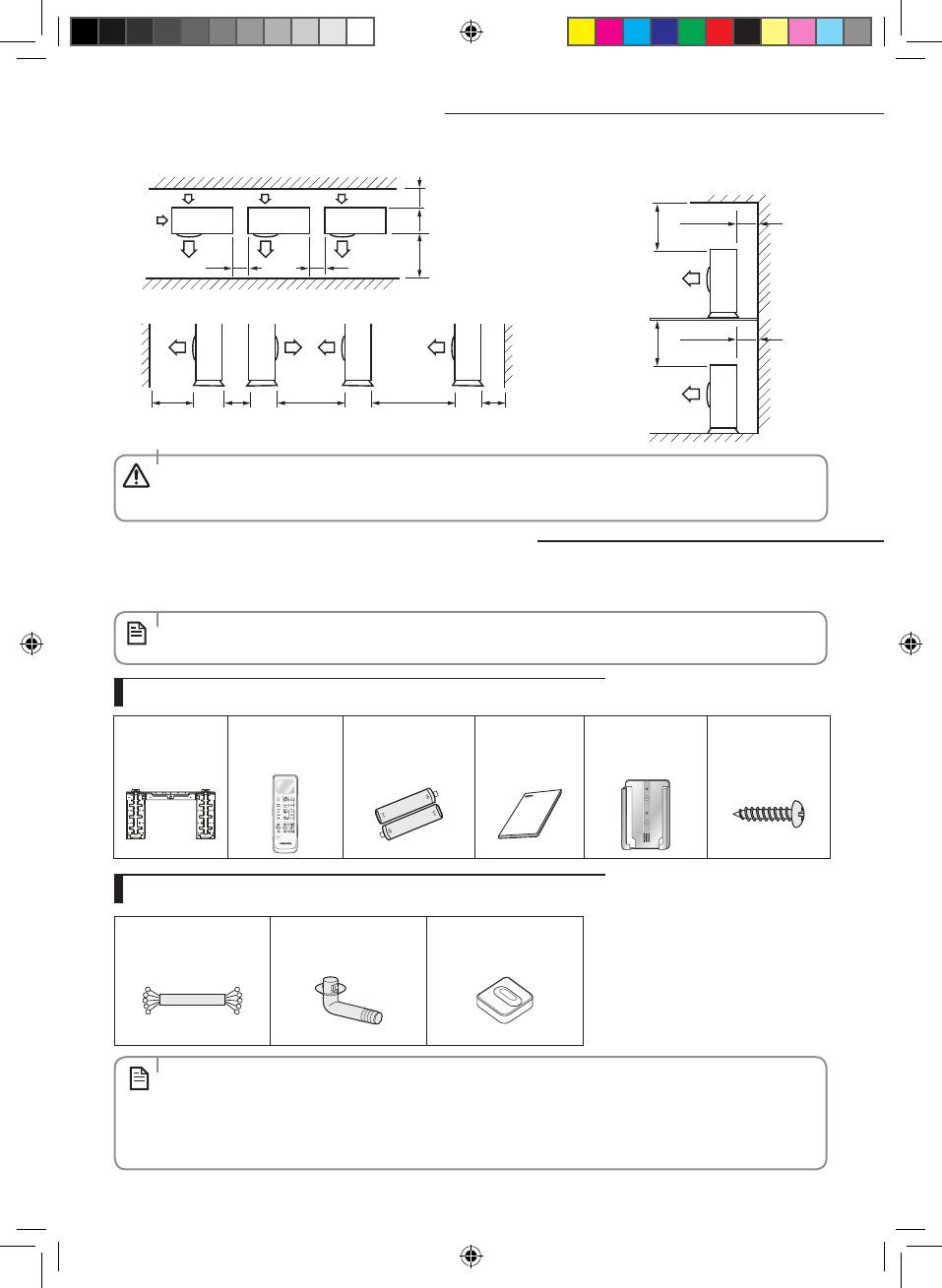

Выбор места установки
(Блок : мм)
Если верхняя часть наружных блоков и
выпуски воздуха направлены от стен
Если стены блокируют переднюю и заднюю стороны наружных блоков
Если передняя и задняя стороны наружного направлены к стене
50
0
ил
и
бо
ль
ш
е
300 или больше
50
0
ил
и
бо
ль
ш
е
300 или больше
30
0
ил
и
бо
ль
ш
е
15
00
и
ли
бо
ль
ш
е
600 или больше
600 или
больше
1500 или
больше
600 или
больше
3000 или
больше
200 или
больше
3000 или
больше
Прилагаемые принадлежности
В комплекте с кондиционером поставляются следующие принадлежности:
• Количество прилагаемых принадлежностей указано в скобках.
Принадлежности, вложенные в коробку внутреннего блока
Принадлежности, вложенные в коробку наружного блока
Монтажная
пластина (1)
Пульт
дистанционного
управления (1)
Батарейки для пульта
дистанционного
управления (2)
Руководство пользователя
и инструкции по
установке (1)
Держатель
дистанционного
управления (1)
Нарезной винт
Ø4 x 16 (2)
• Конусные гайки прикручиваются к концу каждой трубы испарителя или вкручиваются в отверстия для сервисных
работ.Используйте эти гайки для соединения труб.
• 5-проводные кабельные секции для сборки поставляются по отдельному заказу. Если они не поставлены,
используйте стандартный кабель.
• Гайки сливного отверстия и резиновые подкладки под ножки поставляются, только если кондиционер поставляется
без трубной сборки, как показано на рисунке ниже.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
• Если устройство монтируется в стесненном пространстве, то оно может издавать шум и испытывать отрицательное
воздействие на работу изделия.
• Установка должна осуществляться на такой высоте и в таком месте, где вибрация не будет создавать никаких проблем.
ОСТОРОЖНО
5-проводной кабель с
разъемами
(1)
Сливная пробка (1)
Резиновые подкладки
под ножки (4)
