29
РУ
CC
KИ
Й
2 . Откройте переднюю решетку.
3 . Удалите винт, крепящий крышку разъема.
4 . Пропустите соединительный провод через тыльную сторону внутренннго блока и подключите провод к
клеммам. (См. рисунок ниже)
5 . Пропустите второй конец провода в отверстие диаметром 65 мм в стене.
6 . Закройте крышку клеммной колодки, туго закрутив винт.
7 . Закройте переднюю решетку.
8 . Снимите крышку клеммной колодки на стенке наружного блока.

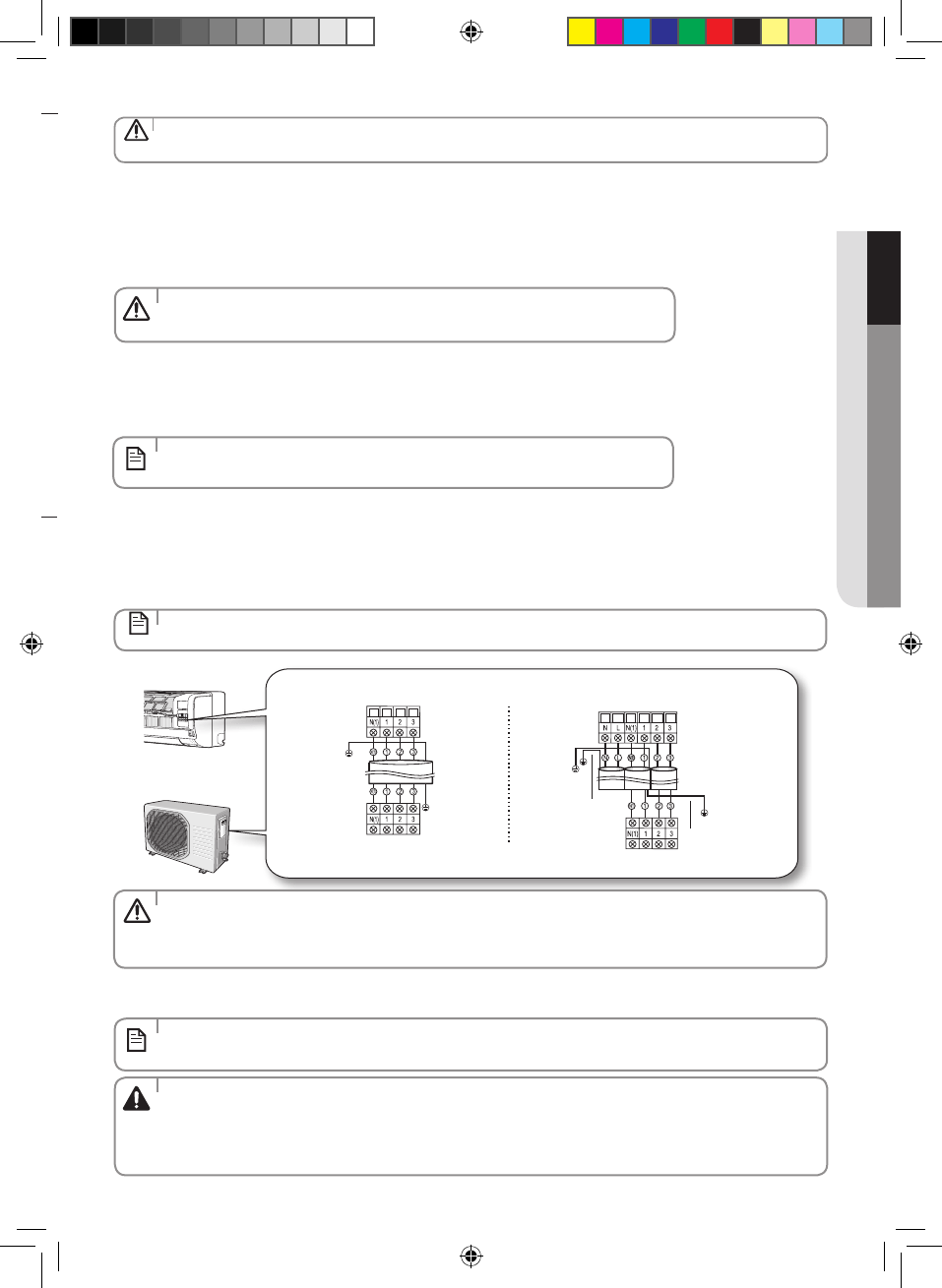

9. Подсоедините провода к клеммам как показано на рисунке.
• На каждом проводе нанесен соответствующий ей номер клеммы.
• На каждом проводе указан номер соответствующей ей клеммы.
Внутренний блок
Наружный блок
07/09/12/18
24
Внутренний
блок
Наружный блок
Провод
заземления
(Зеленый/
Желтый)
Провод
заземления
(Зеленый/
Желтый)
Внутренний
блок
Наружный блок
• Конец провода должны быть закруглен
• Кроме того, закругленный наконечник должен соответствовать размеру винта на клемме черного цвета.
• После подключения проводов убедитесь, что номера контактов на внутреннем/наружном блоке совпадают.
• Винты на клеммной колодке не должны отвинчиваться усилием менее 12 кгс•см.
10. Присоедините заземляющий провод к клеммам заземления.
11. Закройте крышку клеммной колодки, туго закрутив винт.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
• Если вы живете в России и Европе, проконсультируйтесь с уполномоченным поставщиком, как определить полное
сопротивление источника электропитания, прежде чем монтировать устройство.
ПРИМЕЧАНИЕ
• Надежно соединяйте провода, чтобы их нельзя было легко вытащить. (Плохой контакт может привести к
выгоранию проводов).
• Присоединяйте провода в соответствии с цветовыми кодами, справляясь по электрической схеме.
• Провод питания и соединительный провод должен выбираться в соответствии со спецификацией, приведенной
на стр. 28.
ВНИМАНИЕ
ОСТОРОЖНО
Провод заземления
(Зеленый/Желтый)
Провод заземления
(Зеленый/Желтый)
1. Удлините соединительный провод, если это необходимо.
• Не соединяйте два или большее число различных проводов для увеличения длины.
Это может привести к возгоранию.
При установке устройства сначала выполните соединения для хладагента, а затем электрические соединения. Прежде чем
выполнять электрические соединения, подключите кондиционер к системе заземления. Если устройство демонтируется, то
сначала отключите электрические провода, а затем снимайте трубки хладагента.
Если наружный блок располагается на расстоянии более 4 метров от внутреннего блока, то вам необходимо удлинить провод.
Максимальная длина провода - 15 метров (
07/09/12
)/20(
18/24
)
ОСТОРОЖНО
• Для подключения к контактной колодке используйте провода только с кольцевом наконечником.
Провода, устанавливаемые при проведении электромонтажных работ без кольцевого наконечника, могут стать
причиной пожара из-за перегрева электрических контактов.
ОСТОРОЖНО
CIS_AQ07T@_IBIM_31245A_RU.indd 29
