18
Процедура установки
Pусский
Проц
едура у
ст
ановки

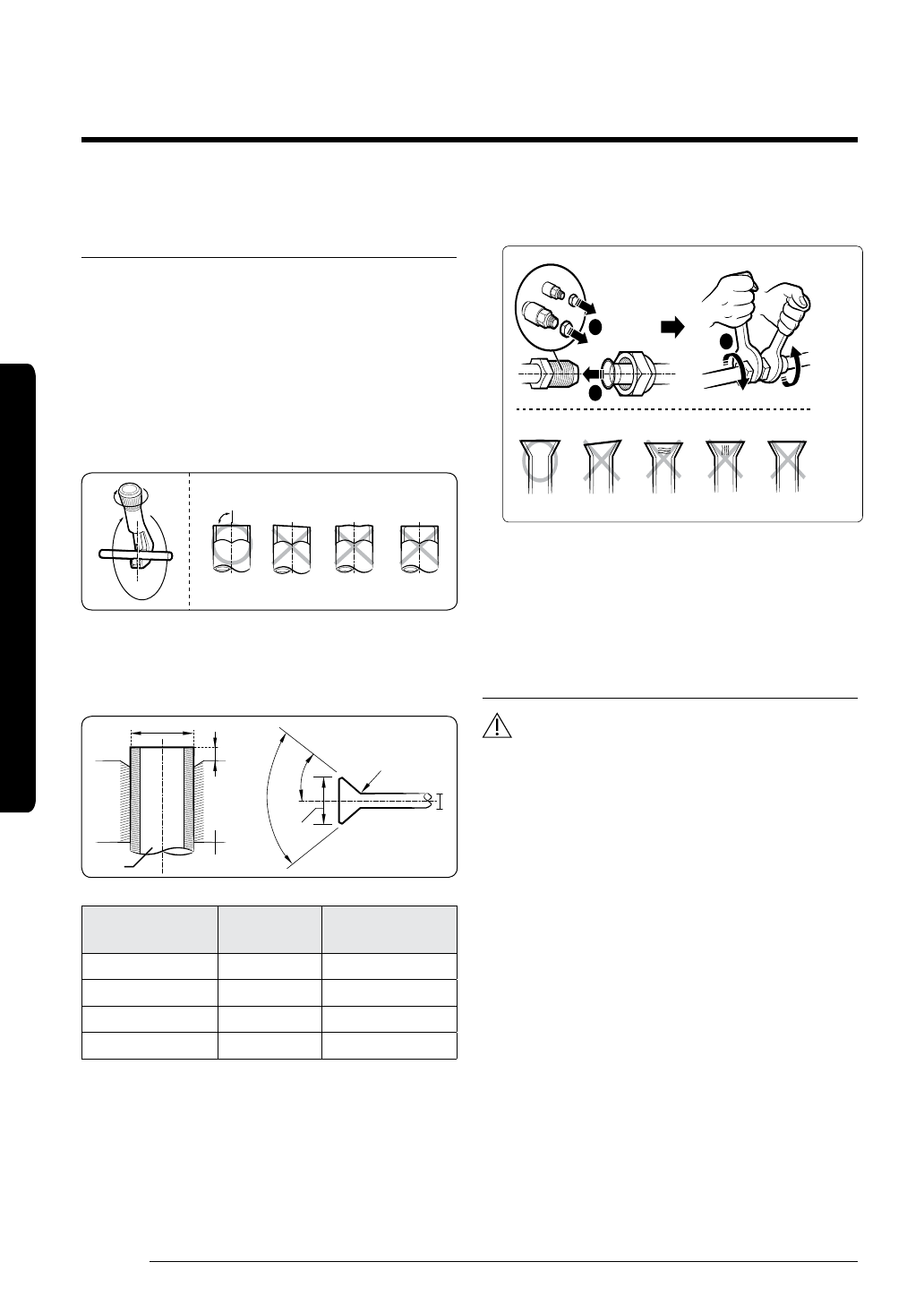

Шаг 7 Выборочно: Обрезка
и вальцевание труб
1
Убедитесь в наличии у вас всех необходимых
инструментов. (резчика труб, развертки,
инструмента вальцевания и устройства
удерживания труб)
2
Если вы хотите сократить длину труб, обрежьте
их с помощью резчика труб, убедившись в том,
чтобы обрезанный край оставался под углом 90°
к стороне трубы. См. рисунки внизу с примерами
правильно обрезанных и неправильно обрезанных
краев.
90°
Oblique
Rough
Burr
3
Чтобы предупредить любое протекание газа,
удалите все заусеницы по краю трубы с помощью
расширителя.
4
Наденьте гайку на трубу и выполните вальцевание.
D
A
D
45
° ±2°
90
° ±2°
Pipe
Flare
Flare
R 0.4 to 0.8 mm
L
Внешний диаметр
(D)
Глубина
(А)
Размер
вальцевания (L)
Ø6,35 мм
от 14 до 18
от 8,7 до 9,1 мм
Ø9,52 мм
от 34 до 42
от 12,8 до 13,2 мм
Ø12,70 мм
от 49 до 61
от 16,2 до 16,6 мм
Ø15,88 мм
от 68 до 82
от 19,3 до 19,7 мм
5
Проверка правильно выполненного вальцевания, см.
рисунки внизу с примерами неправильного вальцевания.
3
2
1
Correct
Inclined
Damaged
Surface
Cracked
Uneven
Thickness
• Если трубы необходимо покрыть пайкой меди, убедитесь
в том, что свободный от азота кислород (OFN) течет в
системе.
• Диапазон давления азота составляет от 0,02 до 0,05 МПа.
Шаг 8 Подсоединение труб
с хладагентом и вакуумирование
ПРЕДУПРЕЖДЕНИЕ
• При установке убедитесь в отсутствии протекания. При
восстановлении хладагента компрессор необходимо
вначале заземлить перед отсоединением трубы. Если
труба с хладагентом подсоединена неправильно,
и компрессор работает с открытым клапаном
обслуживания, труба будет всасывать воздух, что будет
приводить к анормальному росту давления внутри
цикла хладагента. Это может привести к взрыву или
повреждениям.
Внешнее устройство загружено достаточным количеством
хладагента R-410A. Не выпускайте R-410A в атмосферу:
это парниковый газ с большим количеством фтора, его
значение глобального потенциала потепления (GWP) =
2088 согласно Киотскому протоколу.
Вы должны закачивать воздух во внутреннее устройство и
трубу. Если воздух остается в трубах с хладагентом, он будет
влиять на компрессор. Это может привести к снижению
мощности охлаждения или неправильной работе. Хладагент
для закачивания воздуха не заряжается во внешнее
устройство. Используйте вакуумный насос, как показано
на рисунке. Проверьте соединения труб.
Наклонная
линия
Жесткий Заусеница
Правильно
Наклонный Поврежденная
поверхность
Заусеница
Неровная
толщина
R 0.4 до 0.8 мм
Вальцевание
Вальцевание
Труба
Характеристики
