При подключении электропитания и меж-

блочных соединений, соблюдайте следу-

ющие требования:

•

Оборудование должно иметь выделен-

ную линию электропитания и отдельный

автомат токовой защиты

•   Все контакты должны быть закреплены

надёжно, резьбовые соединения долж-

ны быть затяну ты  Протяните все резь-

бовые соединения, так как они могли

ослабну ть от вибрации при транспорти-

ровке  Удалите все посторонние пред-

меты и крепления, использовавшиеся

при транспортировке

•   Электропитание соответствует специфи-

кации данного оборудования

•   Мощность линии электропитания соот-

ветствует максимальной потребляемой

мощности кондиционера

•    Убедитесь, что при пуске оборудования

не происходит изменения параметров

электросети более чем на 10 % от номи-

нального рабочего напряжения, указан-

ного в спецификации оборудования

•   Убедитесь, что сечение кабеля соответст-

вует спецификации оборудования

•   В сырых и влажных помещениях всегда

используйте УЗО

•    Убедитесь, что исключена возможность

возникновения проблем с электропи-

танием, т к  они мог у т повлечь частые

срабатывая реле, что приведёт к выходу

из строя контактов, а также к неправиль-

ному функционированию защиты от пе-

регрузки

•    Предусмотрите  возможность  одновре-

менного отключения от источника пита-

ния всех питающих проводов

•

Подключение электропитания и осу-

ществление межблочных соединений

должны выполняться квалифицирован-

ным персоналом

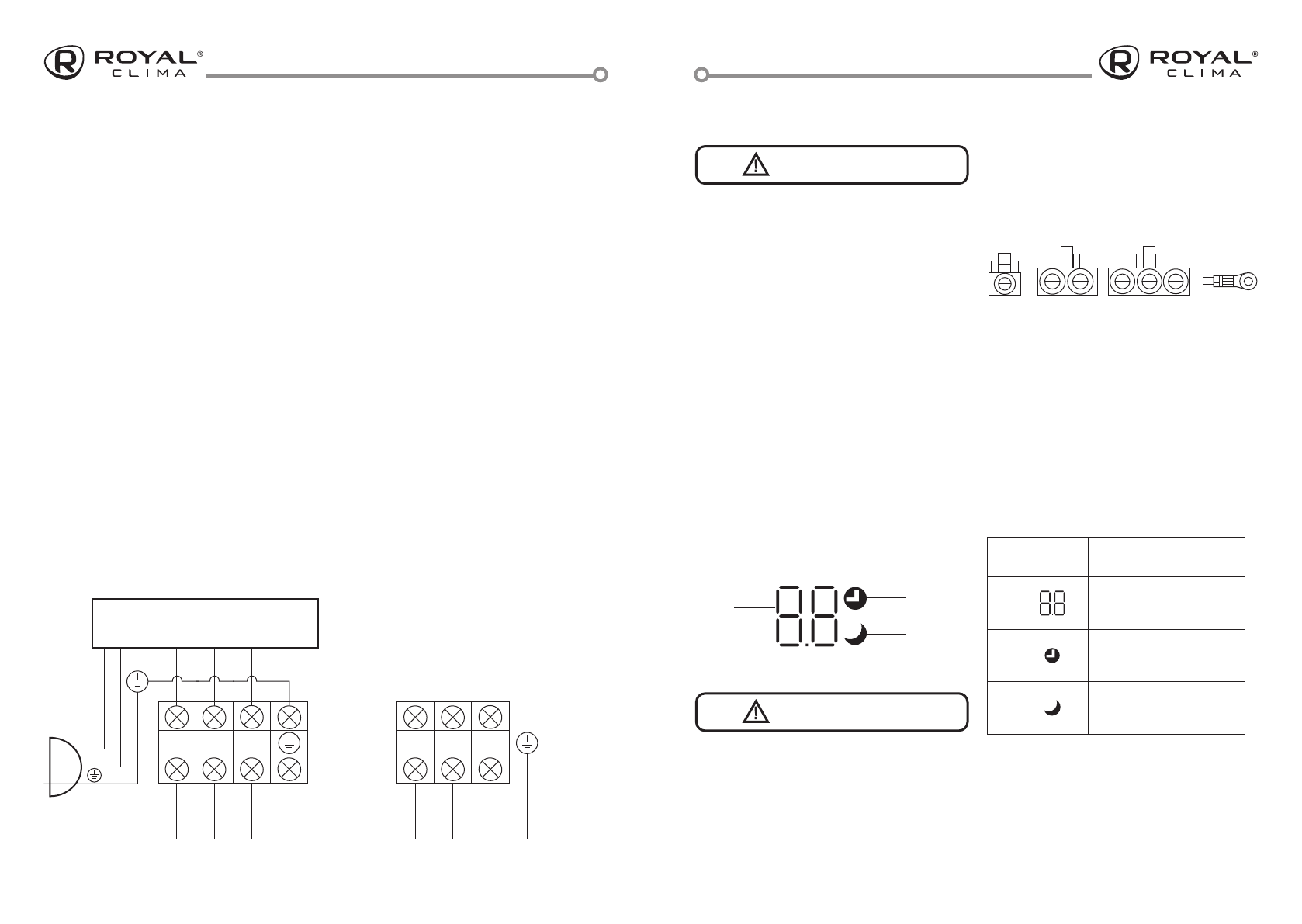

Подключение электропитания и осуществление межблочных соединений

Схемы межблочных соединений

УПРАВЛЕНИЕ ПРИБОРОМ

Параметры рекомендуемых к применению

межблочных и силовых кабелей вы можете

посмотреть в разделе «8  Технические харак-

теристики»
*

Если на вну треннем и наружном блоке

прису тствуют отдельные кабели с собст-

венными разъёмами, соедините их

Примечание:

данные схемы приведены только для справки  Если схема подключений на ва-

шем блоке отличается, для осуществления подключения воспользуйтесь схемой электропод-

ключений, приведенной на вашем кондиционере

ВНИМАНИЕ

!

Наружные блоки

От внутреннего блока

Внутренние блоки

N

N

L

L

1

1

L

N

Плата управления

внутреннего блока

Клеммный терминал

наружного блока

К электропитанию

К наружному блоку

Панель индикации внутреннего блока

Форма и положение переключателей

и индикаторов могут отличаться

в зависимости от модели,

но их функция одинакова

ВНИМАНИЕ

!

1

2

3

№ Дисплей

Функция

1

Индикатор таймера,

температуры и кодов

ошибок

2

Горит во время работы

таймера

3

Режим СОН
