Ш А Г 7: П ОД К Л Ю Ч Е Н И Е П Р О В ОД А В Н У Т Р Е Н Н Е Г О Б Л О К А
1.

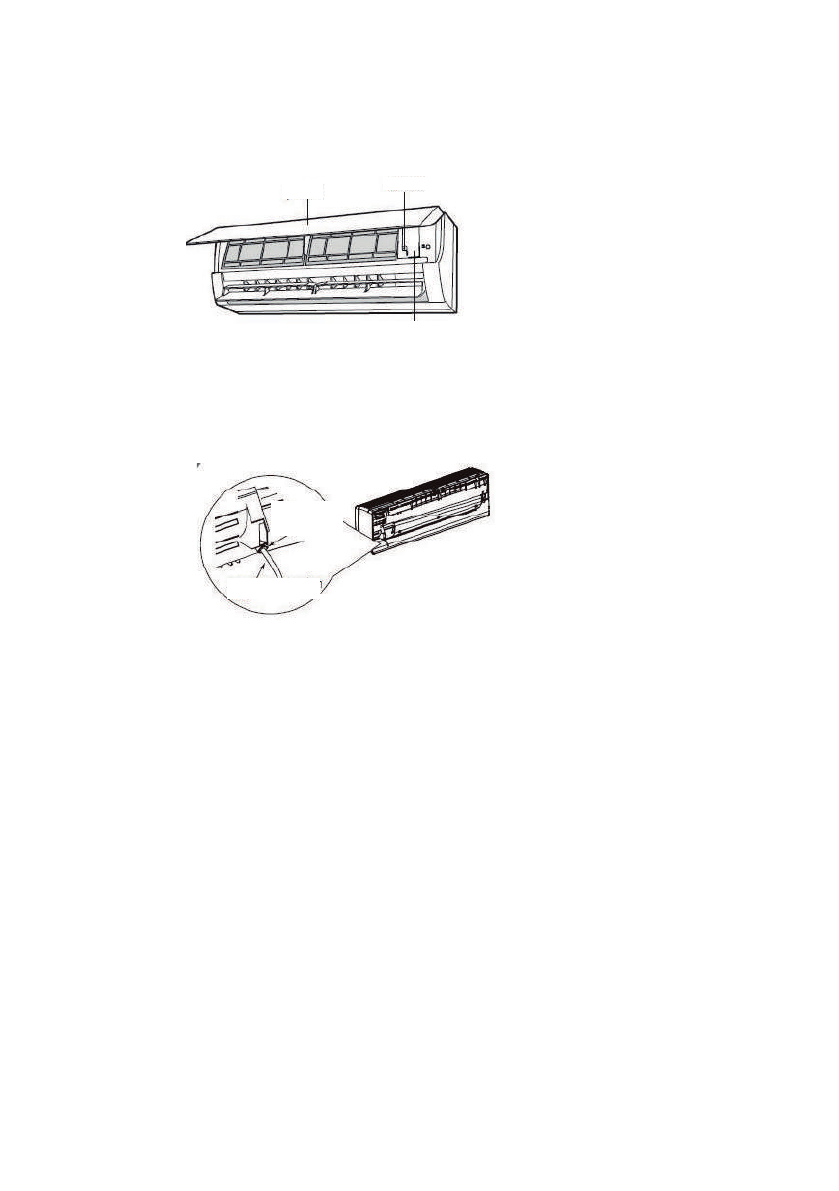

Откройте панель, снимите винт с крышки отсека проводки и снимите крышку.
2.
Проведите провод питания через поперечное отверстие кабеля на обратной стороне внутреннего
блока и вытяните его с передней стороны.
3.
Снимите скобу крепления провода; подключите провод питания к зажиму для проводки в соответствии
с цветом; затяните винт и закрепите провод питания при помощи скобы крепления. Подключив провода
датчика температуры необходимо закрепить двухжильный соединительный кабель в нижней части
корпуса при помощи скобы крепления провода. Если соединительный провод датчика температуры
подготавливается пользователем, то необходимо использовать модель зажима соединителя ELR-02V
производства JST (J.S.T.MFG. CO., LTD.)
П Р И М Е Ч А Н И Е:
Монтажная плата представлена только в справочных целях, смотрите фактическую версию.
4.
Верните крышку отсека проводки на место и затяните винт.
5.
Закройте панель.
П Р И М Е Ч А Н И Е:
•
Все провода внутреннего и внешнего блока должны подключаться специалистами.
•
Если длина провода питания является недостаточной, то свяжитесь с поставщиком, чтобы получить
новый. Не удлиняйте провод самостоятельно.
•
Для кондиционера воздуха с вилкой: вилка должна находится в зоне досягаемости после завершения
установки.
Панель
Винт
Крышка отсека проводки
Провод питания
Поперечное
отверстие
кабеля
32
