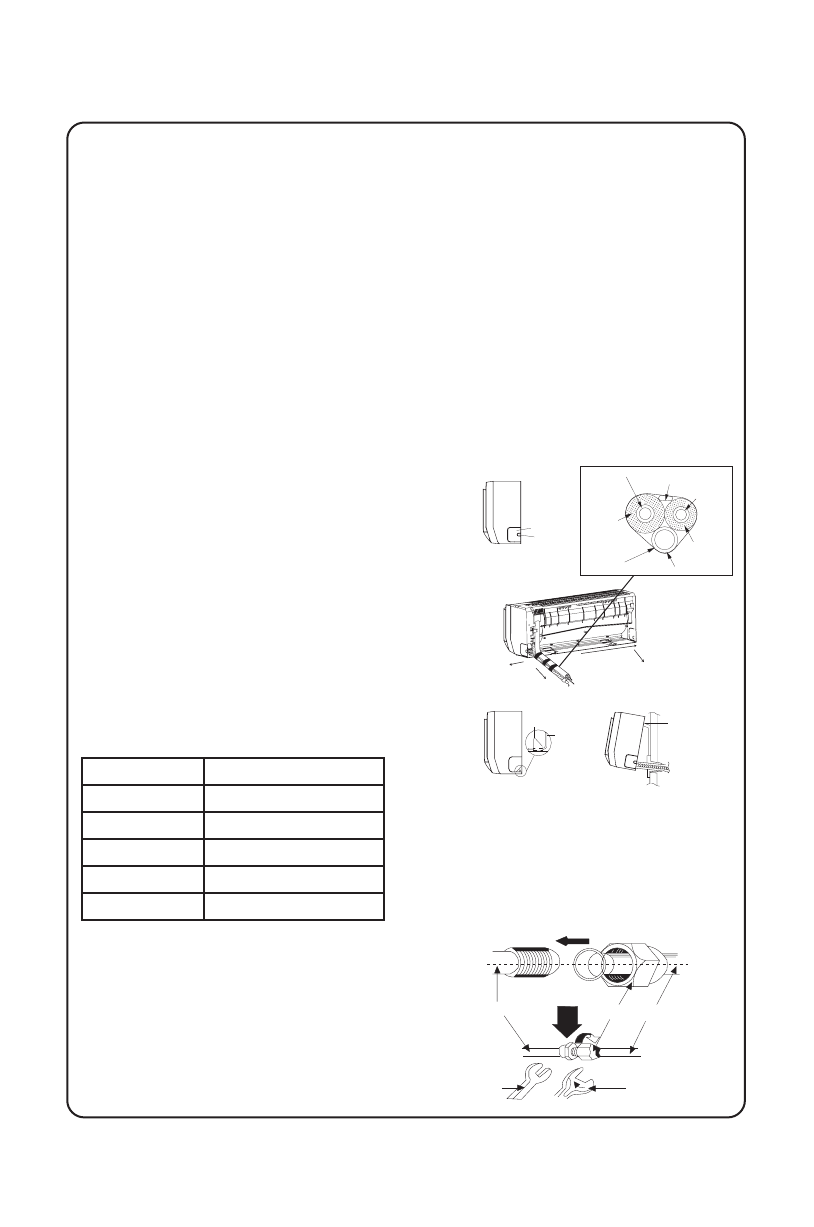

Установка внутреннего блока
22
ПРИМЕЧАНИЕ:
При подключении электропровода, если длина провода недостаточна, свяжитесь
с авторизованным сервисным центром, чтобы купить специальный электрокабель
достаточной длины, так как соединения проводов не допускаются.
•
Электропровода должны быть правильно подключены. Неправильное подключение
приводит к неисправностям.
•
Затяните винты выводов, чтобы не было ослабления.
•
После того, как затяните винты, слегка потяните кабель и проверьте, прочно ли тон
закреплен.
•
Если заземление подключено неправильно, это может вызвать удар током.
•
Крышка должна быть закреплена и хорошо держать электропровод, если она плохо
закреплена, то на клеммы могут попасть пыль и влага и вызвать пожар или удар током.
Установка внутреннего блока
•
Труба должна проходить справа, с правой задней стороны, слева, с левой задней
стороны.
1.
При проводке труб и проводов с левой или правой стороны внутреннего блока, при не
-
обходимости, обрежьте концы рамы (см. Рис.7) Обрежьте конец 1, если проводите только
кабели; Обрежьте концы 1 и 2, если проводите и
трубы, и кабели.
2.
Вытяните трубу из корпуса, обмотайте кабель вокруг
трубы и протяните из через отверстие для труб (см.
Рис.8)
3.
Подвесьте крепежные отверстия внутреннего блока
на крюки на задней панели и проверьте их прочность
(См. Рис.9)
4.
Высота установленного блока от пола должна быть
не менее 2,5 м.
Установка соединительной трубы
1.
Выровняйте центр раструба с соответствующим
клапаном.
2.
Завинтите гайку рукой и затем затяните ее гаечным и
татированным ключом с крутящим моментом:
Диаметр гайки Крутящий момент (Нм)
6
15~20
9.52
31~35
12
50~55
16
60~65
19
70~75
ПРИМЕЧАНИЕ: Сначала подключите
соединительную трубу к внутреннему блоку
,
затем – к наружному блоку, обратите внимание на
изгиб трубы, не повредите трубу при установке, не
затягивайте сильно, иначе будут утечки.
Гаечный
ключ
Татированный
ключ
Трубы с гайками с конусной резьбой
Трубы внутреннего блока
右后
Право
Правая задняя
сторона
Рис. 8
Левая задняя сторона
Лево
Рис. 7
Конец 1
Конец 2
Затем
обмотайте
клейкой лентой
Изоляция
воздушной трубы
Сливная труба
Изоляция
трубы для
жидкости
Воздушная труба
Электропровод
внешнего соединения
Труба для
жидкости
Рис. 9
Крепежная
пластина
Крюк крепления
Установочная
панель
