30

31

СПУСК КОНДЕНСАТА С ВНУ ТРЕННЕГО БЛОКА

Спуск конденсата с внутреннего блока является критич но важным для успеха
установки.

1.

Разместите сливной шланг под трубой, следя за тем, чтобы не создавать сифонов.

2.

Сливной шланг должен быть наклонен вниз, чтобы обеспечивать спуск
конденсата.

3.

Не перегибайте шланг, не оставляйте его выступающим или скрученным и не
помещайте его конец в воду. Если к сливному шлангу подсоединен удлинитель,
убедитесь, что он закреплен при прохождении во внутренний блок.

4.

Если трубопровод установлен справа, то трубы, кабель питания и водосточный
шланг должны быть изолированы на задней панели устройства с соединяющей
трубой.

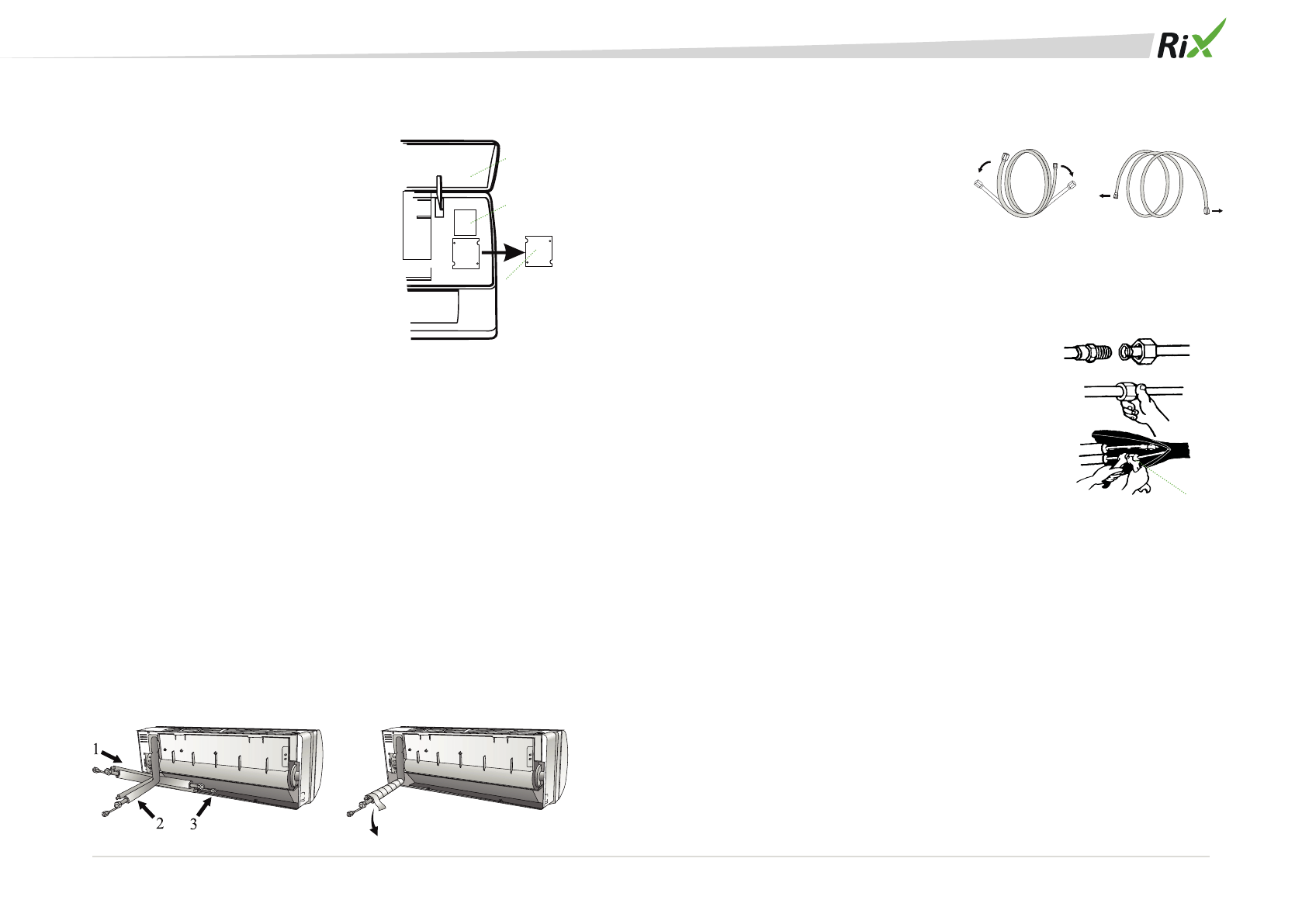

Электрические соединения - Внутренний блок

1.

Поднимите переднюю панель.

2.

Снимите крышку, как указано на рисунке
(путем удаления винтов)

3.

Для электрических соединений, см. схему
на правой части этого блока под передней
панелью.

4.

Подключить провод кабеля с терминалом
винта по нумерации, используйте провод,
размер кагорого подходит к электрической
мощности (см. Фабричную марку на блоке),
и сошасно всем действующим национальным
требованиям безопасности.

5.

Кабель, соединяющий наружным и внутренним блоками, должен подходить
наружное использование.

6.

Штеккер должен быть доступен и после устройства были установлены таким
образом, что он может быть выключен, если это необходимо.

7.

Устройство должно заемляться.

8.

Если кабель питания поврежден, он должен быть заменен уполномоченным
сервисным центром.

Примечание: Кабельный провод был присоединен к основной плате внутреннего
блока производителем, в зависимости отмодели без блока терминала.

Передняя
панель

Монтажная
панель

Крышка
клеммника

Формировать
соединяющий провод

CОЕ ДИНЕНИЕ ТРУБЫ Д ЛЯ ЦИРК УЛЯЦИИ Х ЛА ДАГЕНТА

Труба может иметь три направления, как указано цифрами на рисунке. Выберите для
установки самое подходящее из них. Направьте трубу в направлении отверстия в
стене и свяжите медные трубы, отводную трубу и силовые кабели при помощи ленты
с отводной трубой внизу, чтобы не препятствовать потоку воды

СОЕ ДИНЕНИЕ ТРУБ

•

Не удаляйте крышку с трубы до
ее подсоединения во избежание
попадания влаги или грязи.

•

Если труба слишком часто
перегибается или растягивается,
она станет неэластичной. Не перегибайте трубу более трех раз в одной точке.

•

При растяжении скрученной трубы распрямите ее постепенно, как показано на
рисунке.

СОЕ ДИНЕНИЯ С ВНУ ТРЕННИМ БЛОКОМ

Верно

Не верно

Моментальный ключ

1.

Удалите крышку трубы внутреннего блока
(убедитесь, что внутри нет мусора).

2.

Вставьте гайку и сделайте бортик на самом
конце соединительной трубы.

3.

Затяните соединения при помощи двух
ключей, работающих в противоположных
направлениях.
