28
29

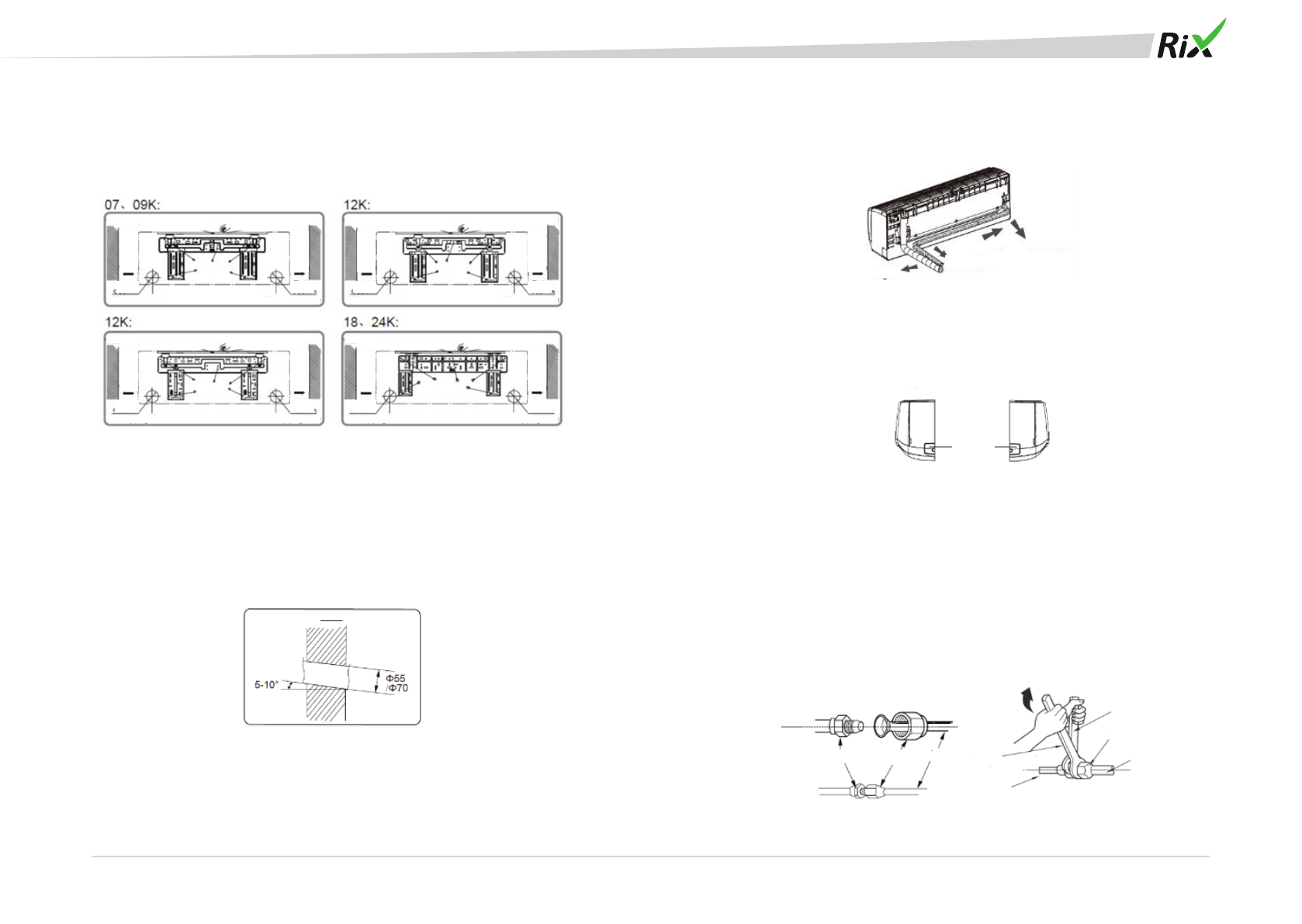

ШАГ 3: ОТКРОЙТЕ ОТВЕРС ТИЕ ПОД ТРУБОПРОВОД
1.
Выберите положение отверстия под трубопровод в соответствии с направлением
выходной трубы. Отверстие под трубопровод должно находиться немного
ниже, чем установленная на стене рама, как показано ниже.
ПРИМЕЧАНИЕ:
Выбирайте соответствующий чертеж с установочными размерами в
соответствии с фактической настенной рамой.
2.
Откройте отверстие под трубопровод с диаметром 55 или 70 в выбранном
положении выпускной трубы. Чтобы обеспечить плавность дренажа, немного
скосите отверстие под трубопровод на стене к внешней стороне под градусом
5-10°.
ПРИМЕЧАНИЕ:
•
Обратите внимание на необходимость предотвращения попадания пыли и
примите соответствующие меры при открытии отверстия.
•
Пластиковое вещество расширения не предоставляется и должно приобретаться
локально.
ШАГ 4. ВЫПУСКНАЯ ТРУБА
1.
Труба может выходить справа, сзади справа, слева или сзади слева.
2.
При выборе направления выхода трубы (слева или справа), вырезайте
соответствующее отверстие в нижней части корпуса
ШАГ 5: ПОДК ЛЮЧЕНИЕ ТРУБЫ К ВНУ ТРЕННЕМУ БЛОКУ
1.
Установите стык трубы в соответствующем раструбе.
2.
Предварительно затяните соединительную гайку вручную.
3.
Скорректируйте крутящее усилие по данным из указанной ниже таблице.
Установите гаечный ключ с открытым зевом на стык трубы и поместите
динамометрический ключ на соединительную гайку. Затяните соединительную
гайку при помощи динамометрического ключа.
Стена
Стена
Стена
Стена
Стена
Стена
Стена
Стена
Отметка в центре
внутренняя сторона
внешняя сторона
Сзади слева
Справа
Справа
Стык трубы Соединительная
гайка
Труба
Динамометрический ключ
Внутренняя труба
Гаечный ключ с
открытым зевом
Соединительная
гайка
Труба
Вырезать
отверстие
Сзади справа
Слева
Слева
Отметка в центре
Отметка в центре
Отметка в центре
Строительный
уровень
Строительный
уровень
Строительный
уровень
Строительный
уровень
Рас-
стоя-
ние до
стены
более
150мм
Рас-
стоя-
ние до
стены
более
150мм
Рас-
стоя-
ние до
стены
более
150мм
Рас-
стоя-
ние до
стены
более
150мм
Слева
Ф55mm
Слева
Ф55mm
Слева
Ф55mm
Слева
Ф55/70mm
Заднее отверстие под трубопровод
Заднее отверстие под трубопровод
Заднее отверстие под трубопровод
Заднее отверстие под трубопровод
Заднее отверстие под трубопровод
Заднее отверстие под трубопровод
Заднее отверстие под трубопровод
Заднее отверстие под трубопровод
Справа
Ф55mm
Справа
Ф55mm
Справа
Ф55mm
Справа
Ф55/70mm
Рас-
стоя-
ние до
стены
более
150мм
Рас-
стоя-
ние до
стены
более
150мм
Рас-
стоя-
ние до
стены
более
150мм
Рас-
стоя-
ние до
стены
более
150мм
