1.

 Вставьте соединяющую трубу в соответствующее огверствие

2.

 Нажмите, чтобы соединить трубу

Подсоединив трубу в соответствии с инструкциями, установите соединительные
кабели. Теперь установите сливную трубу. Завершив подсоединение, закрепите
трубу, кабели и сливную трубу при помощи изоляционного материала.

1.

Хорошо закрепите трубы, кабели и сливной шланг.

2.

Закрепите соединения труб при помощи изоляционного материала, покрыв его
виниловой лентой.

3.

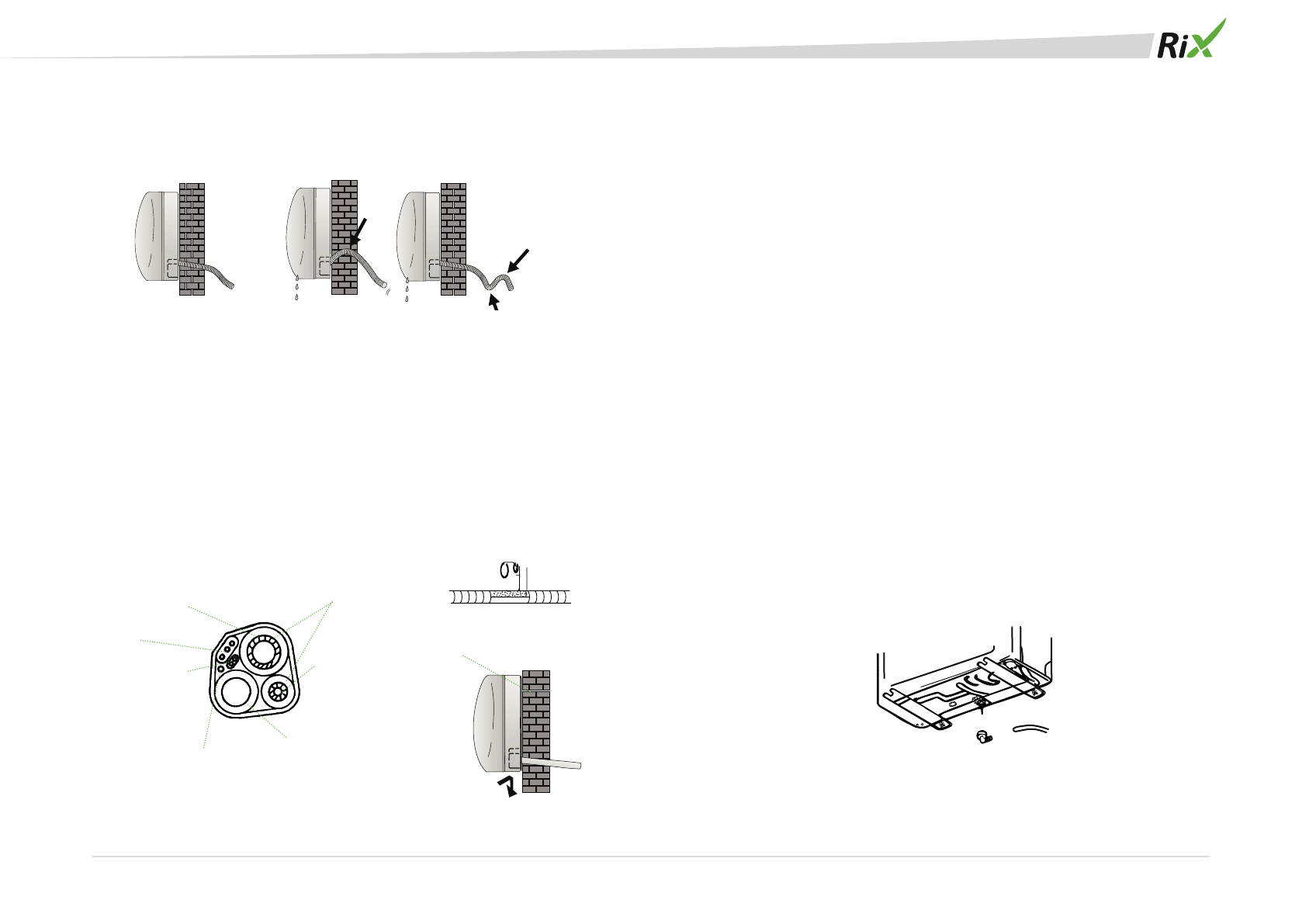

Проведите связанные трубу, кабели и сливную трубу через отверстие в стене и
надежно закрепите внутренний блок на верхней части монтажной плиты.

4.

Надавите и прижмите плотно нижнюю часть внутреннего блока к монтажной
плите.

Верно

Завернуть виниловой
лентой

Монтажная плита

Провод хладагента

Теплоизолирующий стакан

Провод хладагента

Отводная трубка
конденсационной воды

Зондкабель
(для нагревающего насоса)

Дренажный клапан

Отводная трубка

Соединительный
кабель 1 (для
награвающего
насоса)

Соединительный
кабель

Не верно

Монтаж наружного блока

•

Внешний блок должен быть установлен на крепкой стене и надежно закреплен.

•

Следующая процедура должна быть осуществлена до подсоедине - ния труб и
соединительных кабелей: определите самую подходя - щую позицию на стене и
оставьте достаточно пространства, чтобы иметь возможность легко выполнять
обслуживание.

•

Установите крепление на стену при помощи винтовых анкерных болтов,
которые подходят конкретно к определенному типу стены;

•

Используйте большее количество винтовых анкерных болтов, чем требуется в
соответствии с весом, который они могут выдержать, чтобы избежать вибраций
в ходе работы и обеспечить то же положение крепления на многие годы без
расшатывания болтов.

•

Устройство должно быть установлено в соответствии с нормами национального
законодательства.

Водосбор конденсационной воды наружного блока (только для моде лей с

нагревающим насосом)

Конденсат и лед, формируемые во внешнем блоке в ходе работы по обогреву, могут
спускаться при помощи сливной трубы.

1.

Закрепить дренажный канал в дыре диаметром 25mm, которое положена на
стороне блока, как указано в рисунке.

2.

Соединять дренажный канал с отводной трубкой, обратите внимание на то, что
вода отводят в подходящее место.
