11
7.3 П о д к л ю ч е н и е ф а н к о й л о в к э л е к т р и ч е с к о й с е т и
7.3.1 Питание фанкойлов осуществляется от однофазной электрической сети
220В~50Гц
7.3.2 Подключение к электрической сети осуществляется через автоматический выключатель в соответствии
с «Правилами эксплуатации электроустановок».
7.3.3 Подключение фанкойла к однофазной сети 220В/50Гц осуществляется кабелем 3х1,5мм
2
к клеммной колодке
вентилятора. Для этого необходимо:
– открутить два винта и снять крышку клеммной коробки;
– завести кабель через кабельный ввод и подключить согласно схеме;
– закрыть крышку клеммной коробки.

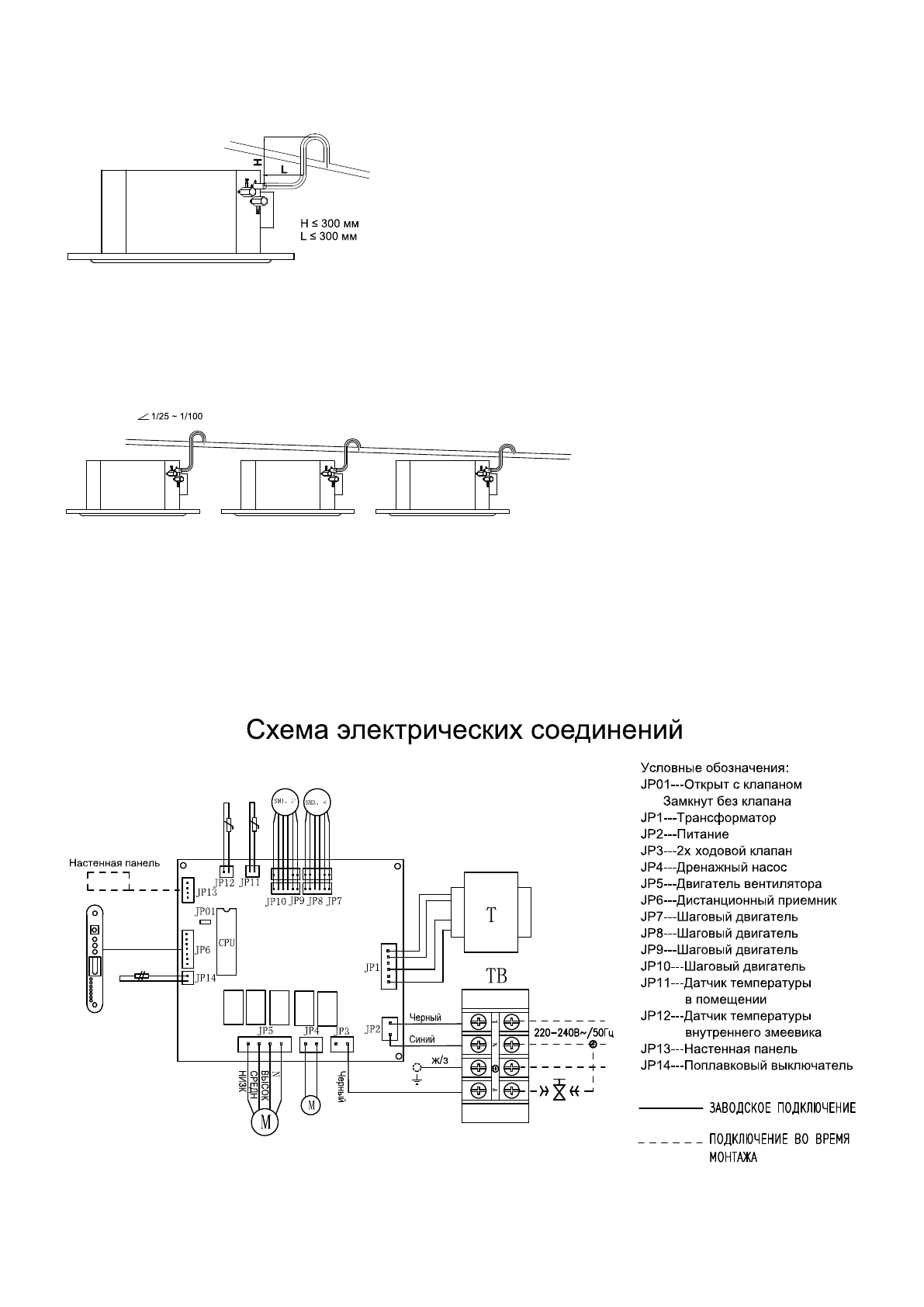

Дренажный трубопровод:
Фанкойл оснащен дренажным насосом и конденсатоотводом с подъёмом в 245 (205) мм. Дренажный трубопровод
должен быть установлен с нисходящим уклоном.
Если дренаж нескольких блоков объединяется в общий
дренажный гибкий трубопровод, то этот трубопровод
должен иметь достаточный диаметр, чтобы отвести
конденсат от всех блоков.
НАПОМИНАНИЕ:
• Необходимо установить электромагнитный
клапан для перекрывания водяного потока,
чтобы предотвратить появление конденсата
воды на лицевой панели, когда фанкойл
выключен.
• Для отвода конденсата с
электромагнитного клапана, используйте,
входящий в комплект поддон. Для
установки поддона необходимо вставить
его в специальное отверстие и закрепить
винтами (входят в комплект), используя
специальные метки на блоке фанкойла.
ВНИМАНИЕ!
В комплект поставки входит перемычка, которая замыкает контакты JP01.
В случае эксплуатации фанкойла без клапана, необходимо установить перемычку на контакты
JP01, в соответствии с электрической схемой фанкойла.
