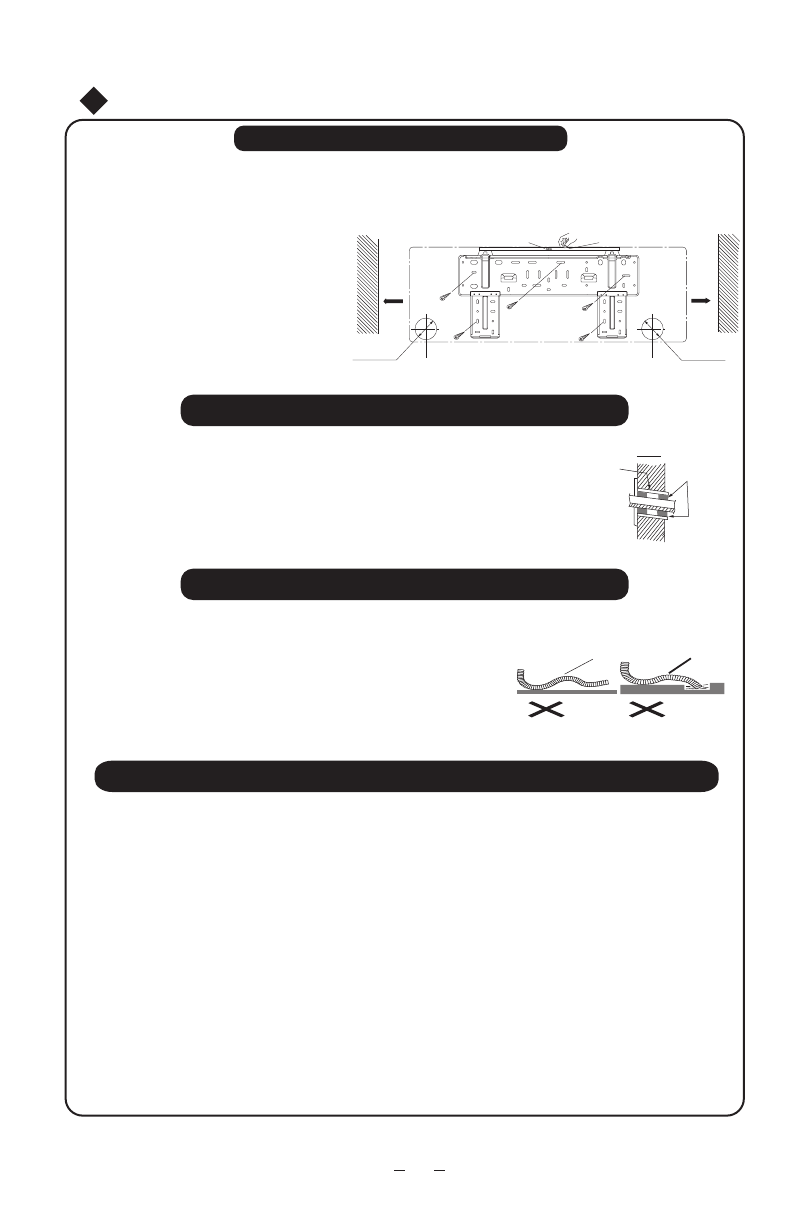

Установка внутреннего блока
Установка
задней панели
1.
2.
3.
Изготовление
отверстия
под
трубы
1.
2.
Установка
сливной трубы
1.
2.
3.
Скручено
Сгиб
Погружено в воду
Внутренняя сторона
Наружная
сторона
Пристенная
труба
Прокладка
Рис.1
(Заднее отверстие для трубы
)
(Заднее отверстие для трубы)
Левая
сторона
Правая
сторона
Отметьте середину
Уровень
Расстояние
до стены:
не менее
150 мм
Расстояние
до стены:
не менее
150 мм
Стена
Стена
Подключение электропроводов внутреннего и наружного блоков
1.
2.
3.
4.
5.
6.
7.
Всегда крепите заднюю панель горизонтально. Благодаря поддону во внутреннем блоке, имеется
возможность слива воды в двух направлениях. При установке сливное отверстие необходимо
разместить чуть ниже, если взять сливное отверстие за центр, то внутренний угол между испарителем
и уровнем должна быть 0 градусов или выше. Это необходимо, чтобы конденсат хорошо сливался.
Закрепите заднюю панель винтами
(в местах, где есть пластиковые метки).
Убедитесь, что задняя панель хорошо
закреплена и выдержит взрослого
человека весом 60 кг, кроме того, вес
дожжен равномерно распределяться
между винтами.
Просверлите отверстие для трубы в стене с легким наклоном к наружной стороне.
Вставьте рукав в отверстие, чтобы не повредить трубу при
ее установке.
Чтобы был хороший слив, сливной шланг
дожжен располагаться под уклоном.
Нельзя скручивать или сгибать сливной шланг или
опускать его концы в воду
.
Если сливной шланг внутреннего блока имеет большую
длину, его надо покрыть изоляционными материалами.
Откройте внешнюю панель.
Снимите крышку проводки.
Проведите от задней части внутреннего блока кабель питания и кабель управле
-
ния (только для кондиционера с охлаждением и нагревом) и протяните его для
подключения через отверстие для проводов.
Подключите внутренний провод к клеммной колодке и зафиксируйте его.
Вставьте обратно крышку проводки.
Закройте внешнюю панель.
Для блоков нагрева и охлаждения сигнальный провод можно провести через
отверстие для проводов внутреннего блока и использовать проволочный зажим,
который находится под корпусом для крепления сигнального провода.
