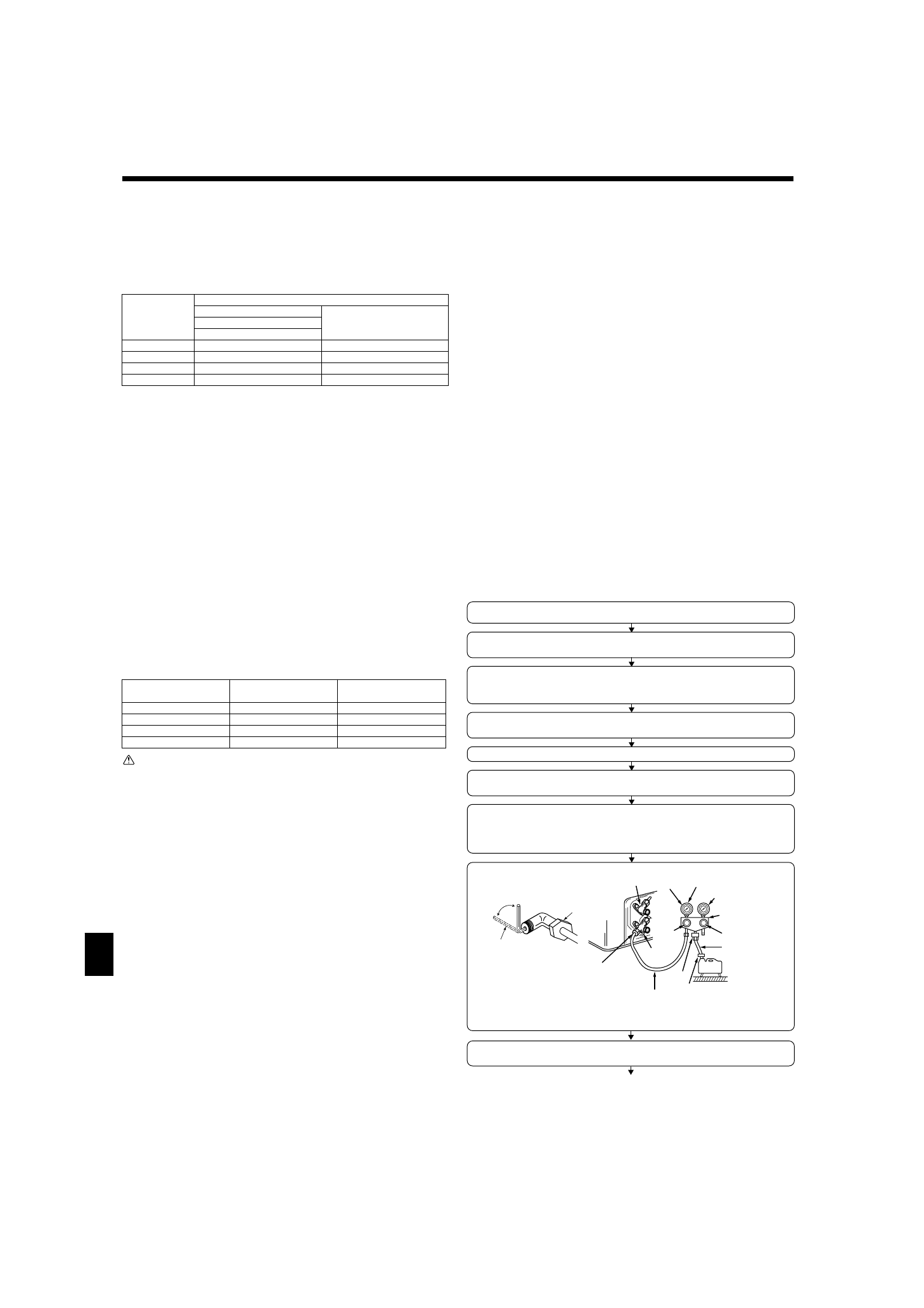

6.4. Продувка, испытание на герметичность
ПРОДУВКА
Соедините между собой трубы хладагента внутреннего и внешнего блоков
(трубы с жидкостью и газом).
Удалите заглушку сервисного входа стопорного клапана на газовой трубе
внешнего блока. (Стопорный клапан, в состоянии поставки с завода (полностью
закрыт заглушкой), работать не будет.)
Подсоедините контрольный клапан коллектора и вакуумный насос к
сервисному входу стопорного клапана на газовой трубе внешнего блока.
Запустите вакуумный насос. (Выкуумируйте более 15 минут.)
П р о в е р ь т е с т е п е н ь ра з р е же н и я п р и п о м о щ и ко н т р ол ь н о го к л а п а н а
коллектора, перекройте его и остановите вакуумный насос.
Подождите в течении одной, двух минут. Убедитесь, что указатель
контрольного клапана коллектора остался в прежнем положении. Проверьте,
соответствует ли давление, показываемое индикатором, значению -0,101 MPa
(-760 mmHg).
[Fig. 6-9] (P.3)
A
Изоляция трубопровода (небольшой) (дополнительная принадлежность)
B
Осторожно:
Стяните термоизоляцию на трубу хладагента, вставьте колокообразную гайку,
развальцевав конец трубы, и поместите изоляцию в исходное положение.
Убедитесь в отсутствии конденсации на открытом участке медного трубопровода.
C
Конец трубы хладагента, подающей жидкость
D
Конец трубы хладагента, подающей газ
E
Участок трубы хладагента
F
Корпус блока
G
Изоляция трубопровода (большой) (дополнительная принадлежность)
H
Термоизоляция (приобретается на месте)
I
Тянуть
J
Колокообразная гайка
K
Установить в исходное положение
L
Убедитесь в отсутствии здесь зазора
M
Пластина на корпусе блока
N
Хомут (дополнительная принадлежность)
O
Убедитесь в отсутствии здесь зазора. Поверните соединением вверх.
1. Удалите резиновую пробку, вставленную в конец трубы блока, и выбросите
ее.
2.Выполните развальцовку конца трубы хладагента.
3.Стяните термоизоляцию на трубу хладагента и установите изоляцию в
исходное положение.
Меры предосторожности при прокладке труб хладагента
s
s
s
s
s
Используйте только неокисляющийся припой для пайки с тем, чтобы
предотвратить попадание в трубу посторонних веществ или влаги.
s
s
s
s
s
Н е о б хо д и м о н а н е с т и н а п о в е р х н о с т ь с е д л а кол о ко о б р а з н о го
соединения охлаждающее машинное масло и затянуть соединение
двусторонним гаечным ключем.
s
s
s
s
s
Установите металлическую скобу для поддержки трубы хладагента
таким образом, чтобы на конечную трубу блока, устанавливаемого
внутри, не было нагрузки. Металлическая скоба должна быть
установлена на расстоянии 50 сm от колокообразного соединения
прибора, устанавливаемого внутри.
*Закрыто
*Открыто
Шестигранный ключ
Стопорный
клапан
*от 4 до 5 оборотов
Стопорный
клапан
(или вакуумный
насос с
функцией
предотвращения
обратного
потока)
Контрольный
клапан коллектора
(для R410A)
Датчик давления
(для R410A)
Комбинированный датчик
давления (для R410A)
-0,101 MPa
(-760 mmHg)
Регулятор
низкого
давления
Регулятор высокого
давления
Окно
Зарядный шланг
(для R410A)
Вакуумный
насос
Переходная
втулка для
предотвращения
обратного
потока
Зарядный шланг
(для R410A)
Сервисный
вход
Стопорный
клапан
6.2.4. Развальцовка
[Fig. 6-6] (P.3)
a
Инструмент для развальцовки
b
Мундштук
c
Труба из меди
d
Колокообразная гайка
e
Скоба
•
Ниже описывается, как выполнять развальцовку.
Размер
Диаметр трубы
A (mm)
(mm)
При использовании инструмента для R410A.
B (mm)
Соединение сцепного типа
6,35
0 - 0,5
9,1
9,52
0 - 0,5
13,2
12,7
0 - 0,5
16,6
15,88
0 - 0,5
19,7
Крепко удерживайте медную трубу в мундштуке, в направлении, показанном в
таблице выше.
6.2.5. Проверка
[Fig. 6-7] (P.3)
a
Гладкая поверхность со всех сторон
f
Царапина на поверхности конуса
b
Блестящая внутренняя поверхность без царапин
g
Наличие трещин
c
Равная длина со всех сторон
h
Неровно
d
Слишком много
i
Примеры неправильного исполнения
e
Под наклоном
•
Сравните результат развальцовки с изображением справа.
•
Если развальцовка имеет дефекты, срежьте развальцованный участок и
выполните развальцовку заново.
6.3. Соединение труб
[Fig. 6-8] (P.3)
•
Нанесите на посадочную поверхность трубы тонкий слой охлаждающего
масла.
•
Для обеспечения соединения необходимо в первую очередь соосно установить
трубы, а затем затянуть колокообразную гайку на 3 - 4 оборота.
•
Затягивать необходимо при помощи двух ключей, руководствуясь при этом
приведенной ниже таблицей крутящего момента затяжки, для участка
соединения со стороны внутреннего блока.Излишняя затяжка повреждает
развальцованный участок.
Труба из меди, наружный диаметр Колокообразная гайка, наружный диаметр Крутящий момент затяжки
(mm)
(mm)
(N
·
m)
ø
6,35
17
14 - 18
ø
9,52
22
34 - 42
ø
12,7
26
49 - 61
ø
15,88
29
68 - 82
Предупреждение:
О с т е р е га й т е с ь с л е т а кол о ко о б р а з н о й га й к и ! ( П од в о з д е й с т в и е м
внутреннего давления)
Снимать колокообразные гайки необходимо следующим образом:
1. Ослабляйте гайку до появления шипящего звука.
2. Не снимайте гайку до полного высвобождения газа (то есть до
прекращения шипящего звука).
3. Убедитесь, что газ высвобожден полностью, и после этого снимайте
колокообразную гайку.
Подключение внешнего блока
Подсоедините трубы к трубной секции стопорного клапана, таким же образом,
как и для внутреннего блока.
•
Для затягивания используйте предельный или гаечный ключ, выдерживая
крутящий момент затяжки, такой же, как и для внутреннего блока.
Изоляция труб хладагента
•
После соединения труб хладагента, заизолируйте места соединений
(развальцованные соединения) при помощи трубок термоизоляции, как
показано ниже.
+0
-0,4
6. Прокладка труб хладагента
Быстро отсоедините контрольный клапан коллектора от сервисного входа
стопорного клапана.
