Клеммная колодка

внутреннего прибора

Соединительный

провод внутреннего/

наружного приборов

(D)

Клеммная колодка наружного прибора

Провод заземле

-

ния (зеленый/

желтый)

•  Провод  заземления  должен  быть  немного  длиннее  других.

(больше чем на 55 мм)

•  Для  облегчения  проведения  техобслуживания  в  будущем  ос

-

тавьте припуск длины соединительных проводов.

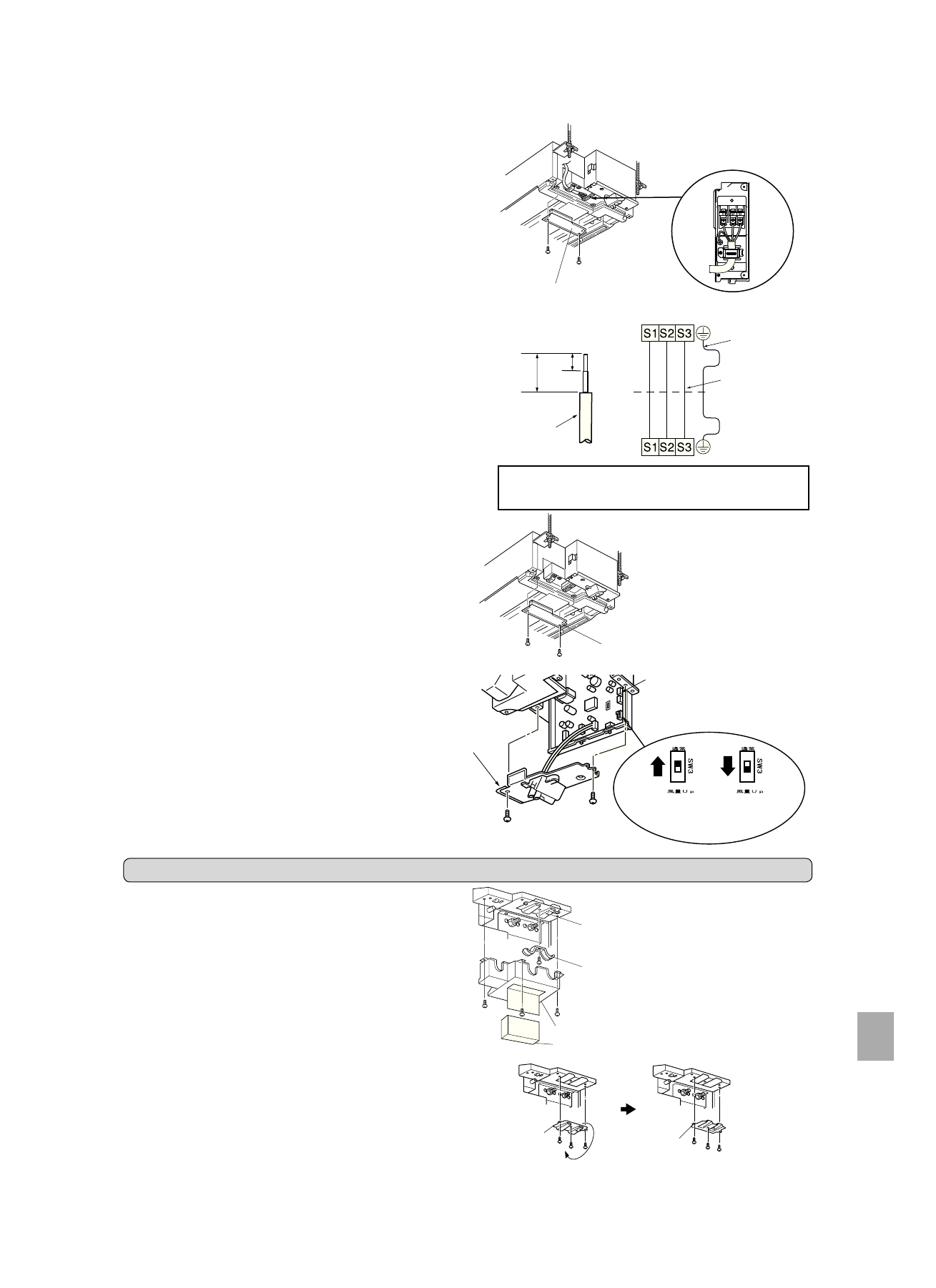

2-4. СОЕДИНИТЕЛЬНЫЕ ПРОВОДА ДЛЯ

ВНУТРЕННЕГО ПРИБОРА

1) Снимите крышку электросистемы A.
2) Снимите зажим провода.
3) Проведите провод соединения внутреннего/наружного приборов

(D), обработайте конец провода.

4) Ослабьте  винт  клеммной  колодки  и  подсоедините  сначала  про

-

вод заземления, затем соединительный провод внутреннего/на

-

ружного приборов (D) к клеммной колодке.  Следите за правиль

-

ностью  подсоединения  проводов.  Плотно  прикрепите  провод  к

клеммной  колодке,  следя  за  тем,  чтобы  сердечник  провода  не

был виден, и чтобы к соединительной секции клеммной колодки

не прилагалось внешнего усилия.

5) Плотно затягивайте винты клеммной колодки для предотвраще

-

ния  их  ослабления.  После  затяжки  винтов  слегка  потяните  за

провода, чтобы убедиться в их неподвижности.

6) Закрепите  соединительный  провод  внутреннего/наружного

приборов (D) и провод заземления с помощью зажима провода.

Обязательно навесьте левый выступ зажима провода. Надежно

закрепите зажим провода.

Силовой провод

3-1. РАБОТЫ НА ТРУБАХ

1) Снимите  крышку  трубопровода,  обод  шланга,  обод  трубопрово

-

да  и  прокладку  (подушку)  внутреннего  прибора.  Утилизируйте

прокладку (подушку), так как она не понадобится.

2) При  использовании  трубы  с  изоляционным  материалом  самого

высокого  качества  (примерно  ø48  мм  для  трубы  для  жидкости,

ø51  мм  -  для  трубы  для  газа)  для  соединительного  патрубка

внутреннего  прибора  снимите  пластину  и  поверните  ее  таким

образом, чтобы вогнутая поверхность была направлена вверх.

Если высота потолка выше 2,4 м и 2,7 м или меньше

Нажмите  двухпозиционный  переключатель  (SW3)  для  увеличения

объема воздушного потока.
*  При  высоте  потолка  более  2,7  м  объема  воздушного  потока

может  быть  недостаточно,  даже  если  нажат  двухпозиционный

переключатель (SW3) в положении “increase airlow” (увеличение

воздушного потока)

1) Убедитесь, что выключатель кондиционера находится в положе

-

нии OFF (выключен).

2) Снимите крышку электросистемы A и B внутреннего прибора.
3) Сдвиньте  печатную  плату  системы  электронного  управления  и

переведите двухпозиционный переключатель в верхнее положе

-

ние (SW).

4) Установите  печатную  плату  системы  электронного  управления

на место и крышку электросистемы A и B.

Примечание:

•  Выполните  процедуру  снятия  электростатического  заряда  перед

настройкой.

•  Настройкой по умолчанию является Нормальный режим.

Крышка электросистемы A

Крышка элект

-

росистемы B

Печатная плата

электронной систе

-

мы управления

Пластина

Лента для трубы

Пластина
(необходимо
перевернуть)

При использовании трубы с изоляционным материалом самого высокого качества

Пластина

35 мм

15 мм

Крышка трубы

Крышка электросистемы A

3.  РАБОТЫ ПО ЗАДЕЛКЕ ТРУБ И СОЕДИНЕНИЕ ТРУБ

Двухпозиционный пере

-

ключатель SW3

Нормаль

-

ный режим

Увеличение объ

-

ема воздушного

потока

Прокладка (подушка)
