Пожалуйста, сначала ознакомьтесь с схемой электрических соединений внутреннего и наружного блоков.
провода кабеля питания подключены к плате управления внутреннего блока производителем в зависимости
23
24
ИНСТРУКЦИЯ ПО МОНТАЖУ --- ИНФОРМАЦИЯ ДЛЯ МОНТАЖНИКА

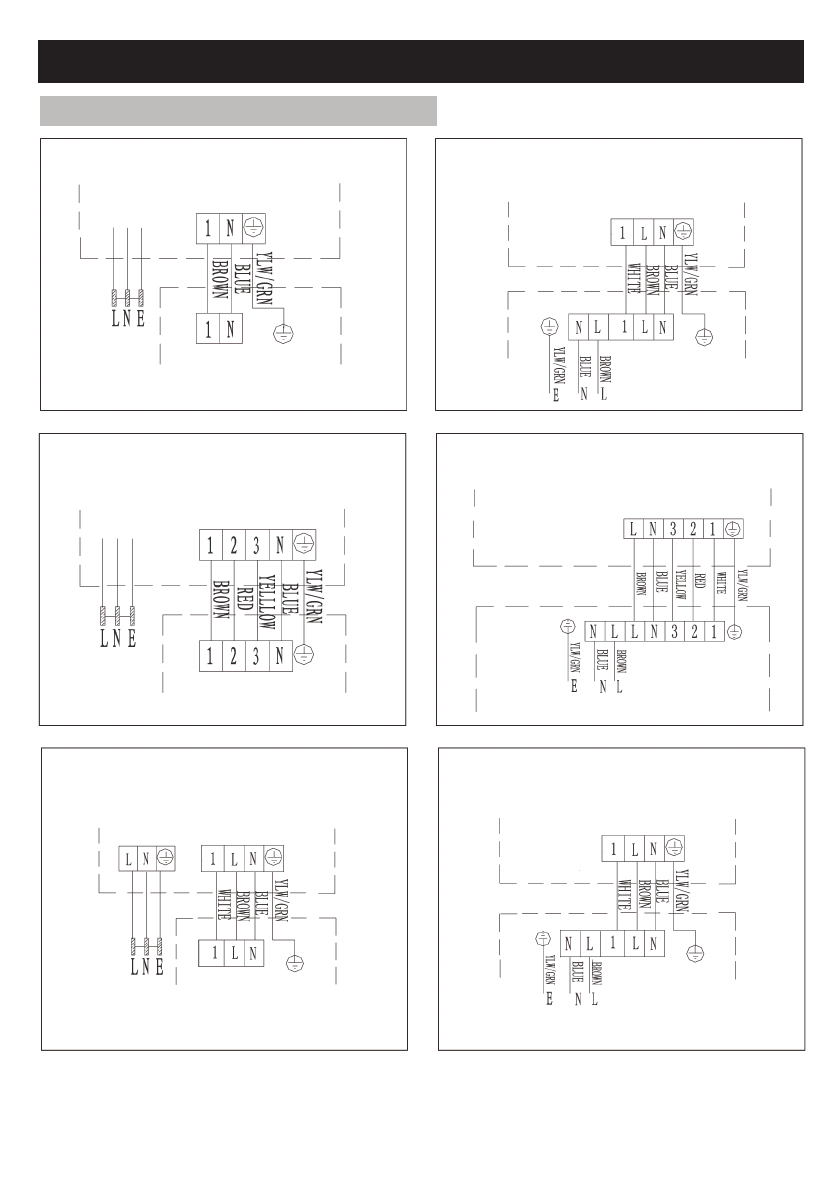

МОНТАЖНАЯ ЭЛЕКТРОСХЕМА
ВНУТРЕННИЙ БЛОК
ВНУТРЕННИЙ БЛОК
ВНУТРЕННИЙ БЛОК
ВНУТРЕННИЙ БЛОК
ВНУТРЕННИЙ БЛОК
ВНУТРЕННИЙ БЛОК
ПИТАНИЕ
ПИТАНИЕ
ПИТАНИЕ
ПИТАНИЕ
ПИТАНИЕ
ПИТАНИЕ
НАРУЖНЫЙ БЛОК
НАРУЖНЫЙ БЛОК
НАРУЖНЫЙ БЛОК
НАРУЖНЫЙ БЛОК
НАРУЖНЫЙ БЛОК
НАРУЖНЫЙ БЛОК
Для моделей 22K-24K-28K-30K с тепловым насосом
Для инверторного типа 24K-28K-30K с тепловым насосом
Для моделей 7K-9K-12K-18K с тепловым насосом
Для инверторного типа 9K-12K-18K-22K с тепловым насосом
Примечание:
от модели без клеммной колодки, см. схему подключения на правой части устройства под передней панелью и
задней крышкой наружного блока
Только для моделей без теплового насоса 5K-7K-9K-12K-18K
Только для моделей без теплового насоса 22K-24K-28K-30K
