36
15.

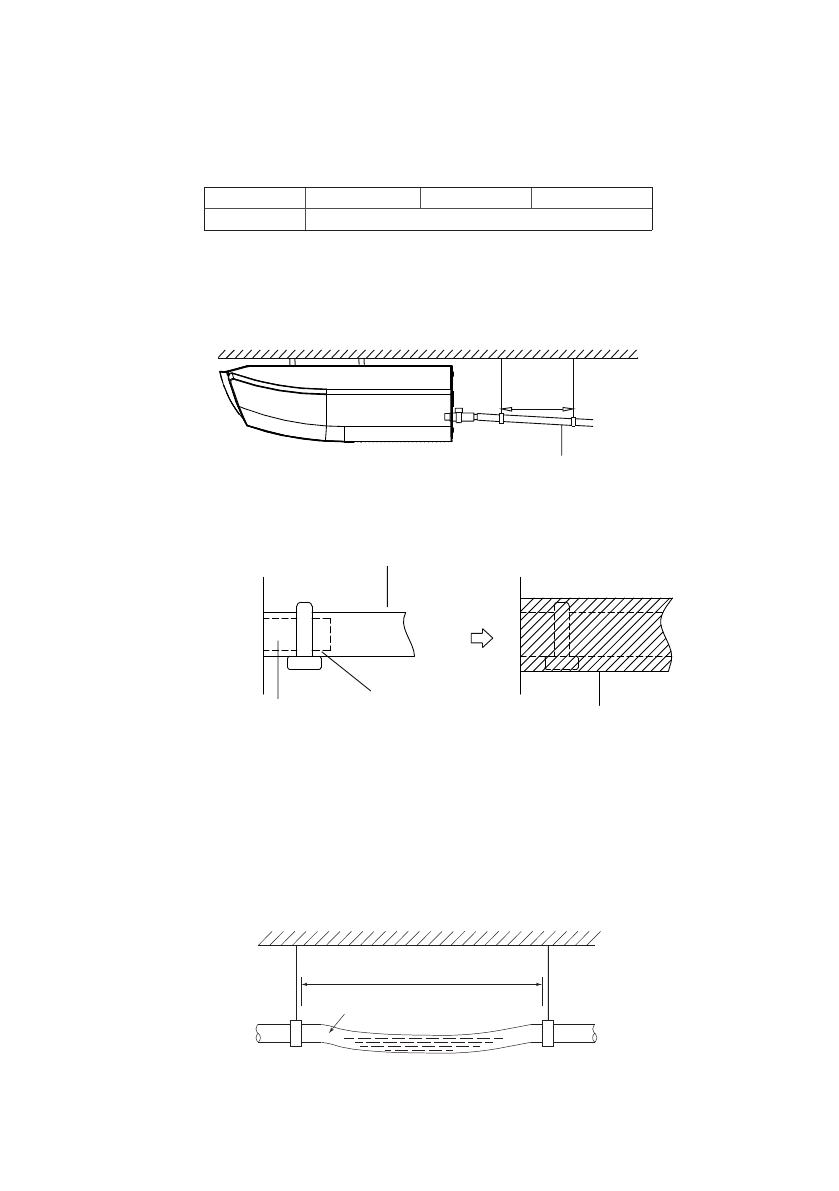

Установка трубопровода отвода конденсата
Трубопровод отвода конденсата служит для отвода воды из дренажной ванны внутреннего
блока.. Неправильная установка может привести к повреждению устройства и имущества.
Наружный диаметр патрубка для слива конденсата
LS- HE36TMA4
LS- HE48TMA4
LS- HE55TMA4
Диаметр, мм
∅
25
В качестве дренажной трубы можно использовать полиэтиленовую трубу внутренним диаме-
тром 25 мм. Ее можно приобрести в магазине или у местного торгового представителя компа-
нии.
1. Вставьте один конец дренажной трубы в патрубок внутреннего блока и герметично соеди-
ните трубы.
Уклон 1/100
1-1,5 м
2. Накройте трубопровод теплоизоляцией, чтобы предотвратить конденсацию и утечку.
3. Соедините дренажную трубу с выпускным патрубком внутреннего блока. Надежно закре-
пите хомутом.
Дренажная труба
Дренажный патрубок
внутреннего блока
Хомут
Изоляция
Внимание!
•
Изолируйте все трубопроводы, чтобы предотвратить образование конденсата.
•
Для предотвращения перетока воды в кондиционер при его остановке дренажную трубу
необходимо проложить с уклоном в сторону наружного блока (слива) свыше 1/100. Необхо-
димо также избегать образования пузырей, выпуклостей и скоплений воды.
•
Не тяните сильно за дренажную трубу, чтобы не сместить корпус.
•
Через каждые 1–1,5 метра по длине трубы необходимо установить опоры, чтобы предотвра-
тить деформацию трубы, либо можно привязать дренажную трубу к соединительной трубе.
Слишком большая дистанция
Воздушная пробка
