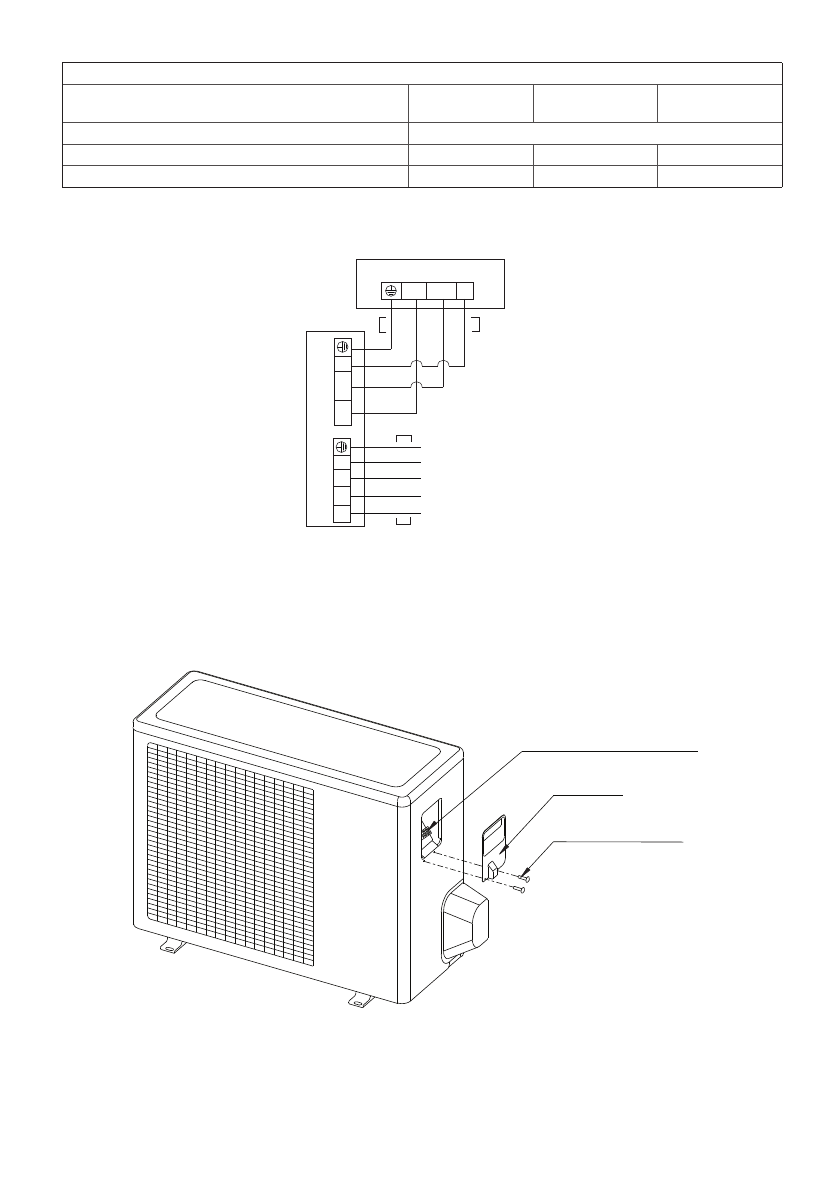

52
Справочная информация
LS- HE36DOA4
LU- HE36UMA4
LS- HE48DOA4
LU- HE48UMA4
LS- HE55DOA4
LU- HE55UMA4
Рабочий ток, А
от 1,2 до 10
Максимальное энергопотребление, Вт
4150
6700
7800
Максимальный ток, А
10
13
16
Схемы подключения
ВНУТРЕННИЙ БЛОК
1 ( L ) 2 ( N ) S
НАР
УЖНЫЙ БЛОК
1(L)
2(N)
S
L1
L2
L3
N
Питание:
3 ф./380 В/50 Гц
36К, 48К, 55К:
кабель 5x2,5 мм
2
Кабель 4x1,0 мм
2
Подключение электропитания к наружному блоку
Открутите винты технологической панели и потяните ее в показанном стрелкой направлении,
чтобы снять защитную панель.
Примечание.
Соблюдайте осторожность, чтобы не поцарапать поверхность.
Крышка
Болты крепления
Терминал подключения
Внимание!
На рисунке показана стандартная модель, которая может отличаться от вашего на
-
ружного блока.
