51

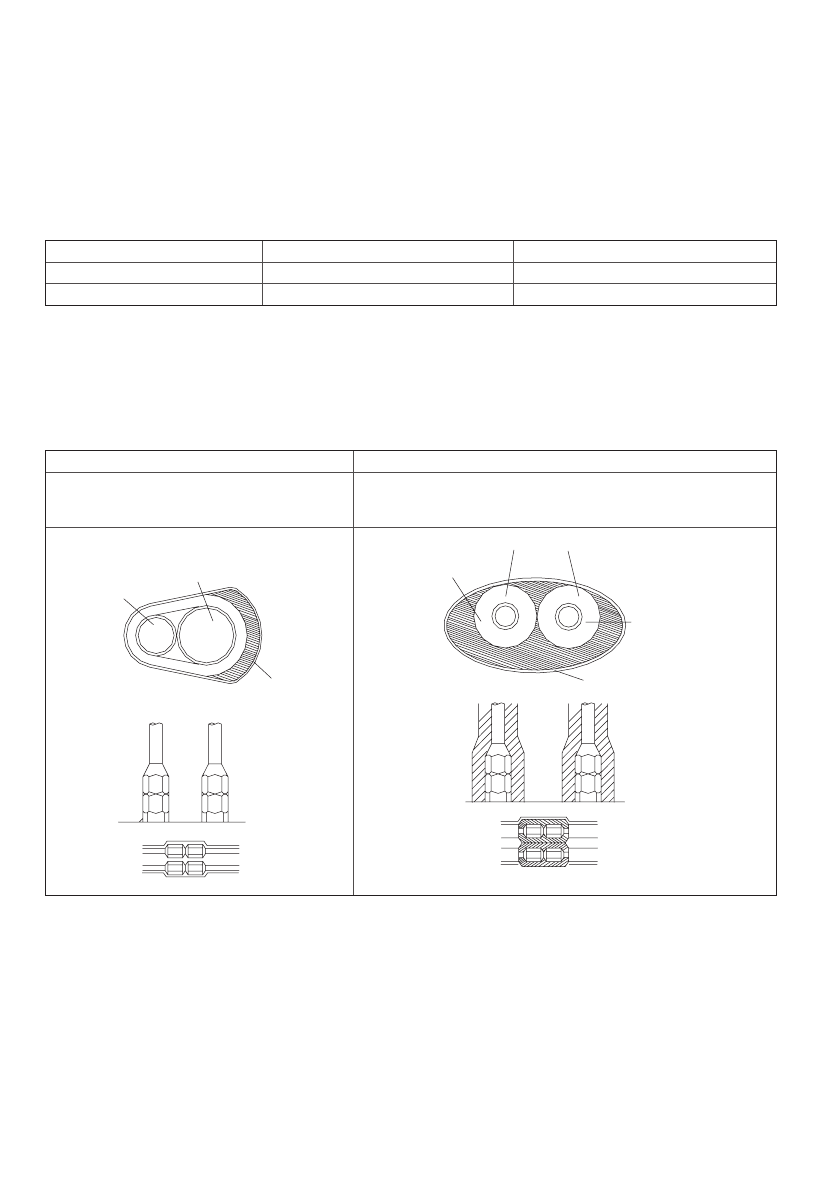

Изоляция трубопроводов
Изоляционный материал должен закрывать все открытые части труб с хладагентом, раструб-
ных соединений с газовой и жидкостной стороны. Не допускается наличие зазоров между
ними. Некачественная изоляция может быть причиной образования конденсата.
Изоляционный материал
Для изоляции необходимо использовать специальный материал, который выдерживает тем-
пературу трубы линии жидкости не менее 70 °С, и линии газа — 120 °С.
Диаметр трубы, мм
Толщина теплоизоляции, мм
Труба фреонопровода
∅
6,35–25,4
10
Труба отвода конденсата
Внутренний диаметр
∅
20–32
6
Изоляция фреонопровода
Изолируйте трубы перед прокладкой трубопровода, кроме участков соединений и разветвле-
ний.
После проверки герметичности соединений давлением все участки фреонопровода должны
быть теплоизолированы.
Неправильно
Правильно
Трубы линий газа и жидкости должны быть
теплоизолированы друг от друга и не могут
быть теплоизолированы вместе
Изоляция фреонопровода моделей
«тепло—холод»
Трубопровод
жидкостной
Трубопровод
газовый
Монтажный
скотч
Трубопровод
жидкостной
Трубопровод
газовый
Теплоизоляция
Монтажный
скотч
Изоляция мест соединений труб
После проверки герметичности системы надежно теплоизолируйте все участки трубопровода.
Убедитесь, что изоляция не имеет неплотностей, щелей, зазоров. Неплотность термоизоля-
ции может привести к образованию конденсата.
