Подключение труб

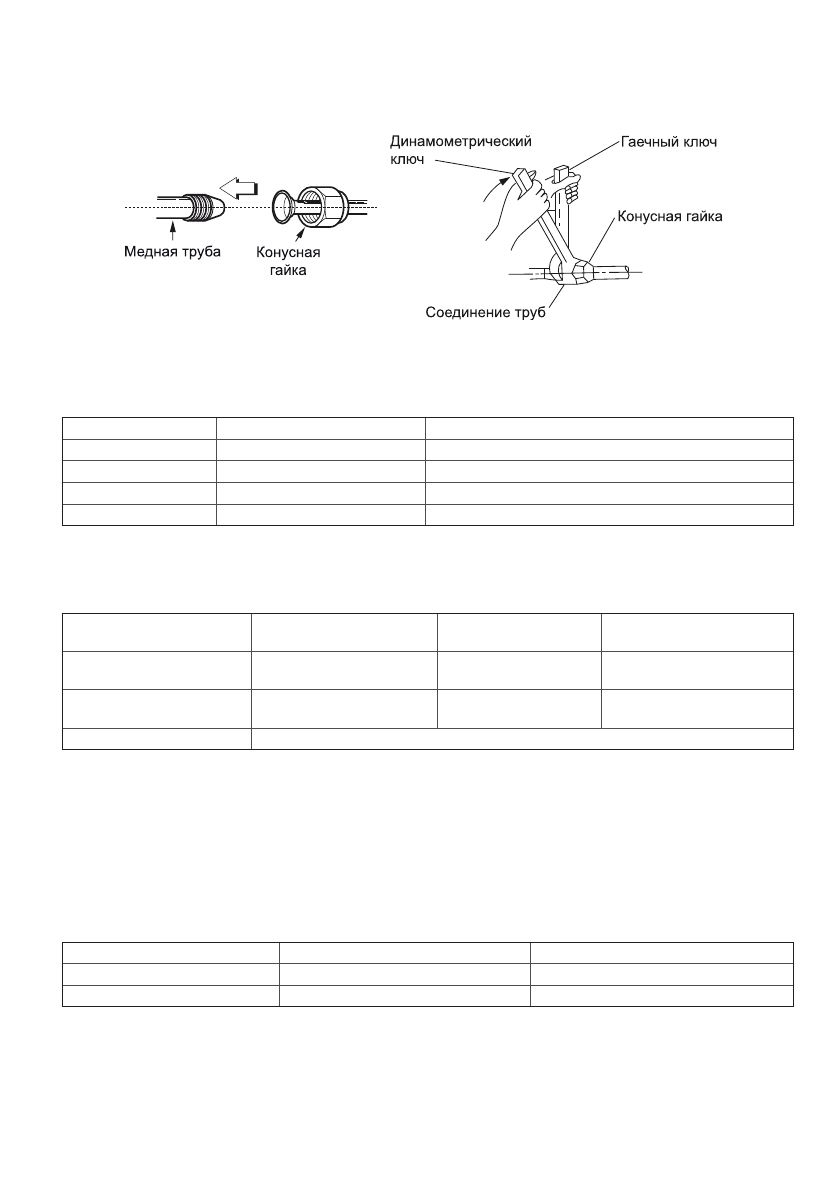

При затяжке трубопроводов используйте два гаечных ключа.
Осторожно!
При слишком большом моменте возможно повреждение раструба, при слишком малень
-
ком соединение будет негерметичным. Определить необходимый момент можно по та
-
блице.
Диамтер трубы, мм
Момент затягивания, Н·м
Размеры машинной обработки раструба (А), мм
6,35
14–17
8,2–8,3
9,52
32–40
12,0–12,4
12,70
50–60
15,4–15,8
15,88
62–75
18,6–19,0
Внимание!
Убедитесь в том, что перепад высот между внутренним и наружным блоками, длина
трубы с хладагентом и количество изгибов отвечают следующим требованиям:
Модель
LS- HE36TMA4/
LU- HE36UMA4
LS- HE48TMA4/
LU- HE48UMA4
LS- HE55TMA4/
LU- HE55UMA4
Максимально допустимая
длина магистрали, м
30
50
50
Максимально допустимый
перепад высоты, м
20
25
25
Хладагент
R410A
Изоляция трубопроводов
Изоляционный материал должен закрывать все открытые части труб с хладагентом, раструб-
ных соединений с газовой и жидкостной стороны. Не допускается наличие зазоров между
ними. Некачественная изоляция может быть причиной образования конденсата.
Изоляционный материал
Для изоляции необходимо использовать специальный материал, который выдерживает тем-
пературу трубы линии жидкости не менее 70 °С, и линии газа — 120 °С.
Диаметр трубы, мм
Толщина теплоизоляции, мм
Труба фреонопровода
∅
6,35–25,4
10
Труба отвода конденсата
Внутренний диаметр
∅
20–32
6
