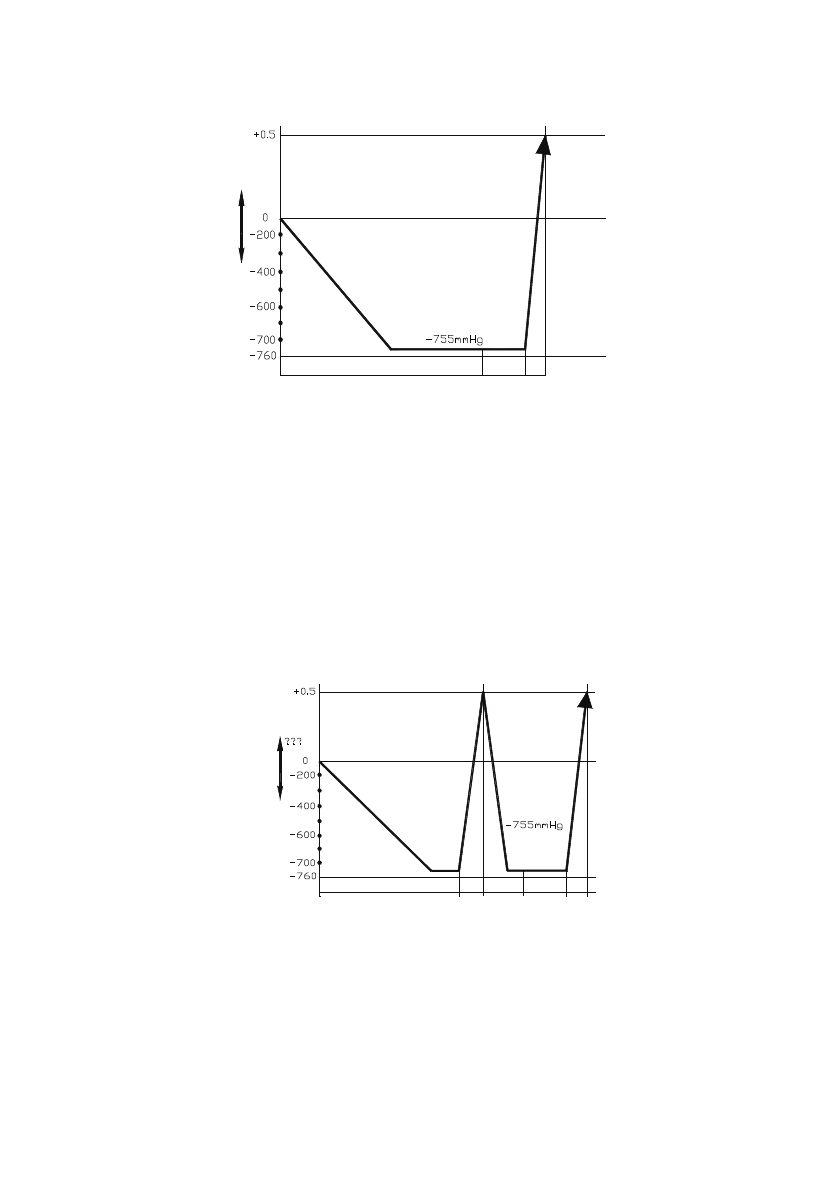

54
Атмосферное д
ав
ление
Вак
уу
м
Время
Вакуумная сушка (2 часа)
Тест (1 час)
Добавление
хладагента
Специальная вакуумная сушка
1. Проведите вакуумизацию системы в течении 1 часа.
2. После осушения вакуумированием, сорвать вакуум, заполнив систему азотом до избы-
точного давления 0,5 кг/см
2
. Азот имеет свойства осушения. Это происходит в результате
срыва вакуума. Поэтому азот применяется как осушающий газ. Но этот метод не может
обеспечить тщательную сушку при слишком большом количестве влаги. Поэтому особое
внимание должно быть обращено на предотвращение попадания воды и образования кон-
денсата в системе.
3. Повторная вакуумная сушка в течении 0,5 часа. Давление должно быть не более –1 кг/см
2
.
Если невозможно достичь давления –1 кг/см
2
, то повторить пункт 2 и 3.
4. Ниже показан график специальной процедуры осушения холодильного контура вакууми-
рованием.
Атмосферное давление
Вакуум
Вакуумная сушка (2 часа)
Тест (1 час)
Добавление хладагента
Добавление азота
Вакуумная сушка (1 час)
