49

14.

 Электрические соединения

Напряжение питания должно быть в диапазоне 90–110% от указанной в спецификации оборудо-

вания.

Все подключения должны выполняться согласно государственным и местным требованиям, высо-

коквалифицированным персоналом.

Оборудование  должно  быть  подключено  к  индивидуальной  линии  электропитания.  Не  допус-

кается подключать более одного устройства на один автоматический выключатель.

Будьте  внимательны:  подключение  к  неверному  источнику  питания  может  вызвать  поломку  обо-

рудования!

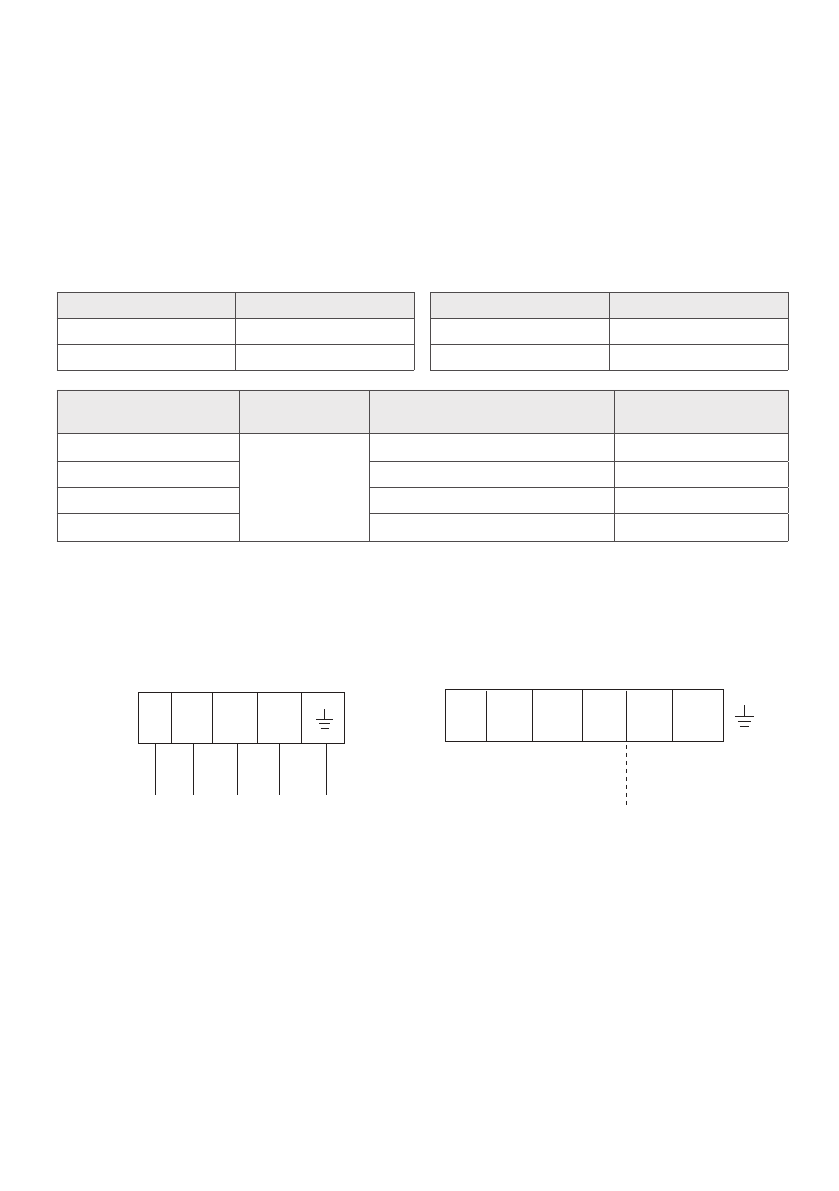

Минимально допустимые сечения проводов подключения в зависимости от потребляемого тока:

Ток, А

Сечение провода, мм

2

Ток, А

Сечение провода, мм

2

> 3 ≤ 6

0,75

> 10 ≤ 16

1,5

> 6 ≤ 10

1

> 16 ≤ 25

2,5

Модель

Питание

Автоматический выключатель

токовой защиты

Сечение провода

LS/LU-HE09KSA2

220 В/50 Гц

16 A

1,5 мм

2

LS/LU-HE12KSA2

16 A

1,5 мм

2

LS/LU-HE18KSA2

16 A

1,5 мм

2

LS/LU-HE24KSA2

20 A

2,5 мм

2

Представленная выше таблица носит исключительно справочный характер. Фактические сечения

электропитающего  и  сигнального  кабелей,  а  также  номинал  автоматического  выключателя  вы-

бираются исходя из максимального тока кондиционера, способа прокладки кабеля и количества

жил в кабеле.

W

2(N)

S

1(L)

Клеммы для подключения проводов

на внутреннем блоке

К наружному блоку

1(L) 2(N)

S

L

N

W

Питание

220 В/50 Гц

К внутреннему

блоку

Клеммы для подключения проводов

на наружном блоке

Внимание!

В сплит-системах LS/LU-HExxKSA2 электропитание от источника питания подключается

к наружному блоку!

•

Открутите крышку электропроводки и снимите ее.

•

Открутите зажим кабеля под клеммой и поместите его в сторону.

•

Подключите провода в соответствии со схемой и крепко зажмите U-образный наконечник каж-

дого провода к соответствующей клемме.

•

С помощью зажима кабеля закрепите кабель к блоку. Плотно затяните зажим кабеля.

•

Изолируйте неиспользуемые провода изоляционной лентой из ПВХ. Расположите их так, чтобы

они не касались каких-либо электрических или металлических деталей.
