После установки трубопровод хладагента в стену, выполните следующие действия:

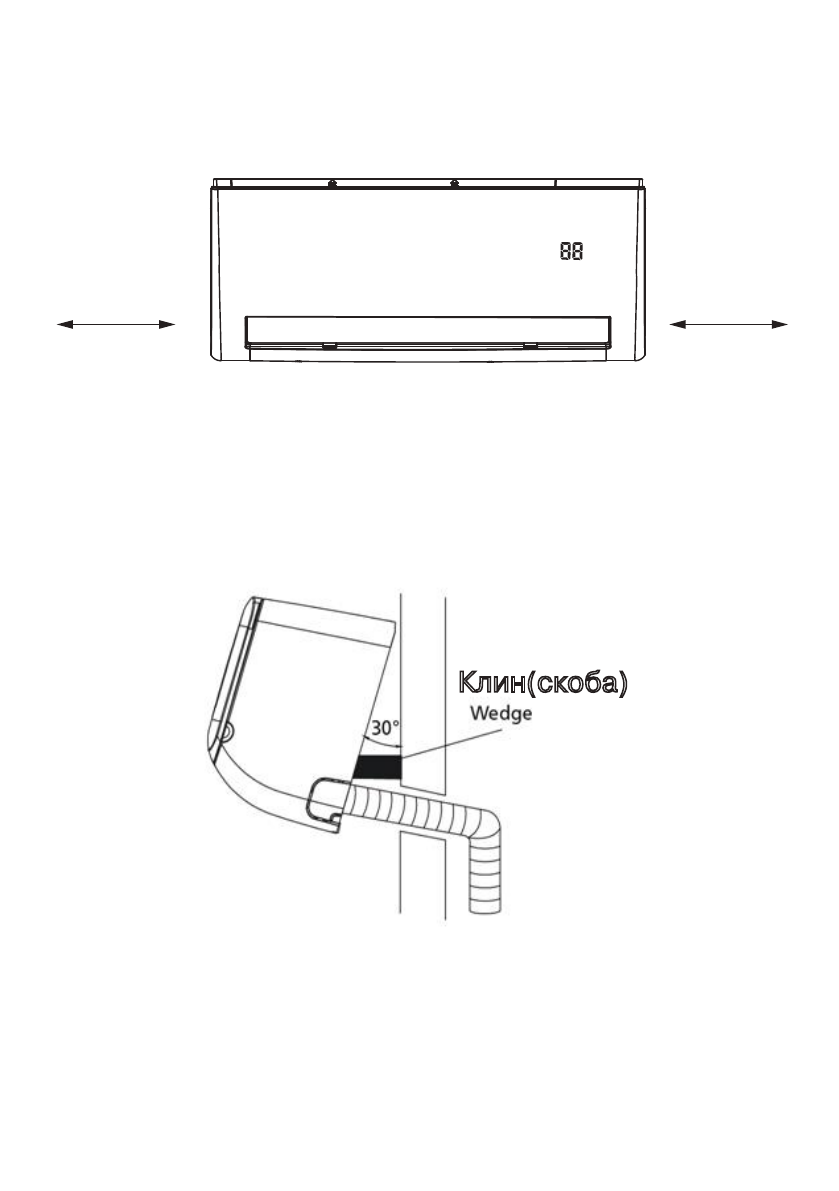

Шаг 1. Закрепите внутренний блок на монтажной пластине.
Помните, что крючки на монтажной пластине меньше отверстий на задней стороне блока. Это
позволяет перемещать блок влево или вправо примерно на 30–50 мм, в зависимости от модели.
Сдвиньте вправо или влево
30–50 мм
30–50 мм
Шаг
2.
Подготовка
блока
к
монтажу
труб
хладагента.
Используйте скобу или клин, чтобы поддержать устройство, тем самым предосталяя вам доста-
точно места для подключения трубопроводов хладагента, сигнального кабеля и сливного шланга.
Êëèí(ñêîáà)
Содержание
- 3 Меры предосторожности; При установке
- 5 Правила электробезопасности
- 6 Прочтите внимательно перед началом работы; Никогда не делайте этого!
- 9 Назначение; ществляется электронным блоком управления.; Принцип работы кондиционера в режиме охлаждения; температуре может привести к неисправности оборудования.; Функция защиты от обмерзания; нимется до определенного значения.
- 10 Авторестарт
- 11 Комплектность сплит-системы; вида аксессуаров, представленных в настоящем руководстве.
- 12 Технические характеристики
- 14 Расположение элементов
- 15 Дистанционный инфракрасный пульт; MODE; Пульт управления Intellect; ния с эргономичным дизайном, который получил название Intellect.
- 16 Кнопки управления; AUTO; FAN; FP; TIMER ON
- 17 люзи. В этом случае их настройка возможна только вручную!; TURBO
- 18 Данная функция является опцией.; LED; или FOLLOW ME) может не поддерживаться вашим оборудованием.
- 19 Индикация на дисплее; действия пульта управления может уменьшаться!
- 20 Управление режимами работы; Автоматическая работа; Примечание
- 21 Осушение; Таймер; Примечания
- 22 Пример настройки таймера
- 24 Изменение положения жалюзи; Ручной запуск кондиционера
- 25 Замена элементов питания
- 26 Дисплей передней панели; о работе кондиционера прямо через переднюю панель.
- 27 Обслуживание и чистка кондиционера; Очистка фильтра; Фильтр
- 28 на место до тех пор, пока он не высохнет.; Установите дополнительные фильтры на свои места.; Очистка жалюзи; Крючок
- 32 Поиск и устранение неисправностей; Не пытайтесь самостоятельно ремонтировать кондиционер.
- 33 Не пытайтесь устранять эти поломки самостоятельно:
- 34 Коды ошибок; житесь с ближайшим сервисным центром или вашим дилером.
- 36 Наружный блок
- 37 Монтаж внутреннего блока; Порядок монтажа (краткое описание этапов монтажа)
- 38 НЕ устанавливайте блок в следующих местах:
- 39 положить трубопроводы как с правой, так и с левой стороны блока.; Этап 3. Крепление монтажной пластины к стене.; правильность монтажа с помощью уровня.; Правильное расположение монтажной пластины; Этап 4. Сверление отверстия в стене для коммуникаций.; Просверлите отверстие
- 40 Монтажная панель; Если соединительная труба со стороны газа имеет; Этап 5. Подготовка к монтажу трубопроводов хладагента.
- 41 Сдвиньте вправо или влево
- 42 Шаг 3. Подсоедините трубопровод хладагента.
- 43 ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ ЭЛЕКТРИЧЕСКИХ РАБОТ
- 44 Подключите сигнальный кабель.; чивают большее пространство для подключения проводов.; Защитная крышка; ной на задней стороне передней панели внутреннего блока.
- 45 Подсоедините дренажный шланг.; допус кайте того, чтобы дренажная труба болталась.; Этап 9. Установка внутреннего блока
- 46 Монтаж наружного блока
- 47 ЗАПРЕЩАЕТСЯ устанавливать агрегат в следующих местах:; Установка ветрозащитного экрана; Неверно
- 48 При установке на крышу
- 49 Электрические соединения; коквалифицированным персоналом.; Подключение кабеля к внутреннему блоку; Если остались неподключенные провода, заизолируйте их.
- 50 Подключение кабеля к наружному блоку; от источника питания подключается к внутреннему блоку!
- 51 Заправка хладагентом; системы приведены в разделе «Удаление воздуха ваку умным насосом».; Удаление воздуха вакуумным насосом; систему необходимо как минимум 2 часа.; Порядок действий
- 54 Дозаправка системы; Все вентили на манометрическом коллекторе; Последовательность операций; лабив крепление на коллекторе.
- 55 Процедура проверки; Точки проверки обозначены на рисунке ниже.; более 20 минут, потребуется полная смена масла в компрессоре
- 56 Проверка утечек электроэнергии и хладагента; теме; Проверка электрических соединений перед тестовым запуском; Существует два способа проверки утечек хладагента:
- 57 Тестовый запуск; Тестовый запуск должен выполняться 30 минут.; ЕСЛИ ТЕМПЕРАТУРА В ПОМЕЩЕНИИ НИЖЕ 17 °C
- 58 оборудования и отказ в гарантийном ремонте!; Регламент технического обслуживания
- 59 Наружные блоки
- 60 Класс энергоэффективности оборудования; EER; nergy; oefficient
- 61 Дата производства сплит-системы; зволяют определить дату производства и прочие данные.
- 62 Место производства оборудования
