51

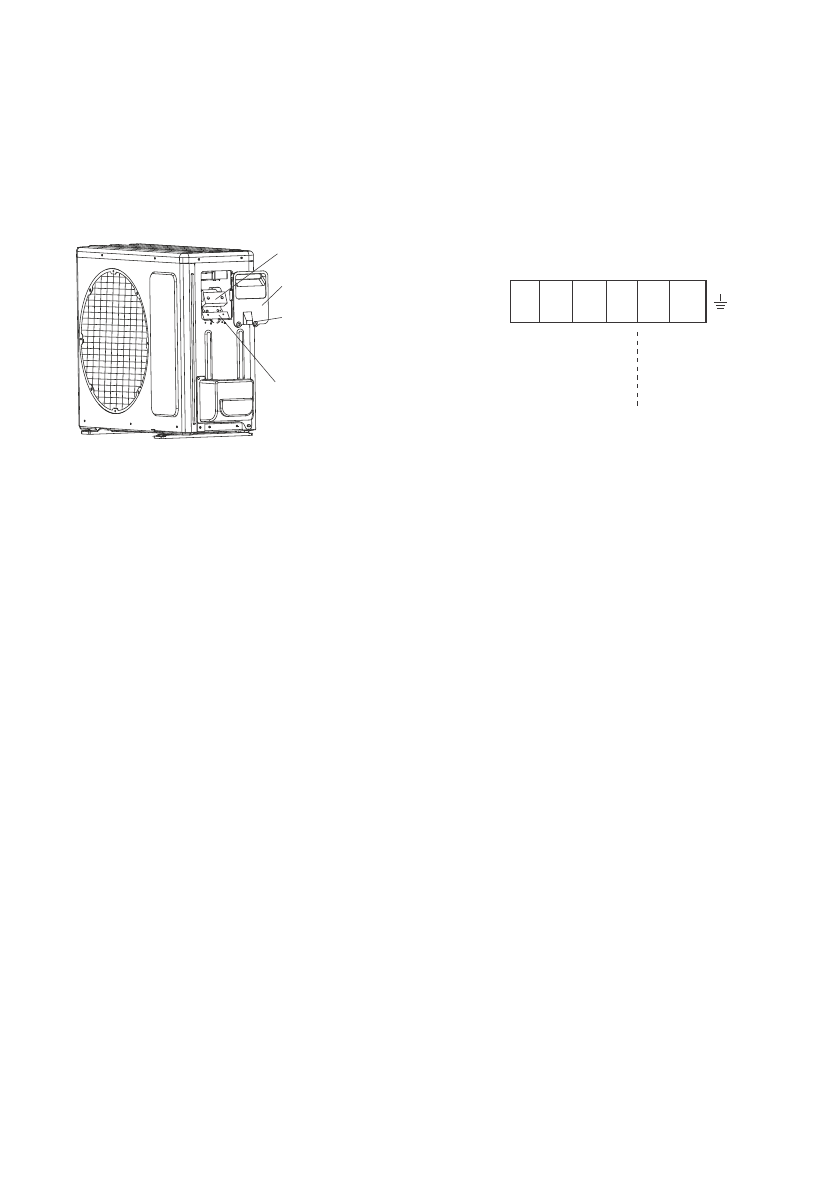

Подключение кабеля к наружному блоку
•
Снимите крышку клеммной колодки наружного блока.
•
Подключите межблочный кабель согласно маркировке, нанесенной на клеммные колодки вну-
треннего и наружного блока.
•
Для предотвращения затекания воды по кабелю в клеммную колодку сделайте небольшую
петлю рядом с крышкой клеммной коробки.
•
Заизолируйте неиспользованные провода.
1(L) 2(N) S
L
N
W
Клеммы подключения
Защитная крышка
Винты (1 или 2,
в зависимости
от модели)
Держатель кабеля
Клеммы подключения
проводов
Питание
220 В/50 Гц
К внутреннему
блоку
Внимание!
В сплит-системах LS/LU-HExxKLA2B электропитание от источника питания подключается
к наружному блоку!
•
Открутите крышку электропроводки и снимите ее.
•
Открутите зажим кабеля под клеммой и поместите его в сторону.
•
Подключите провода в соответствии со схемой и крепко зажмите U-образный наконечник каж-
дого провода к соответствующей клемме.
•
С помощью зажима кабеля закрепите кабель к блоку. Плотно затяните зажим кабеля.
•
Изолируйте неиспользуемые провода изоляционной лентой из ПВХ. Расположите их так, чтобы
они не касались каких-либо электрических или металлических деталей.
