41

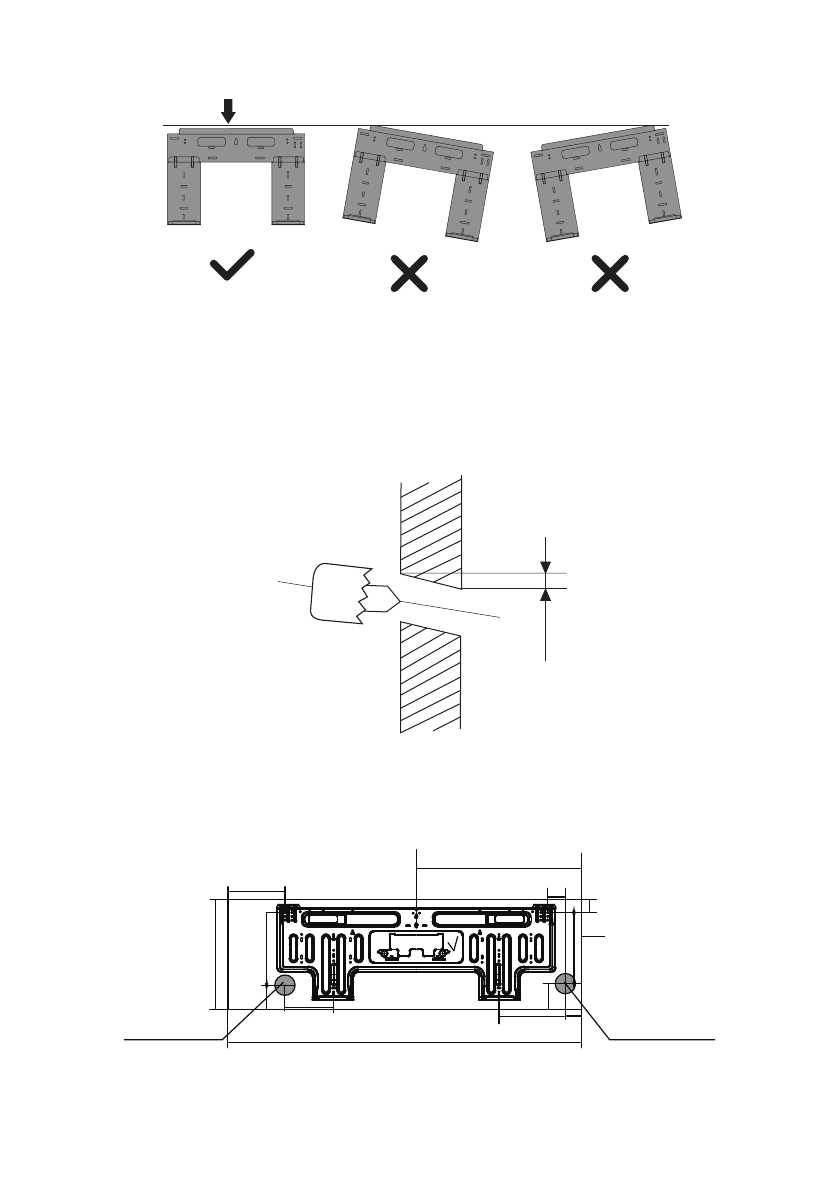

Правильное расположение монтажной пластины
Этап 4. Сверление отверстия в стене для коммуникаций.
Определите расположение отверстия в стене в зависимости от положения монтажной панели.
Просверлите отверстие
∅
65 мм или
∅
90 мм (в зависимости от модели). Убедитесь, что отверстие
сверлится под небольшим уклоном наружу, так что наружное отверстие ниже внутреннего пример-
но на 5–7 мм. Это обеспечит свободный отвод конденсата.
Стена
Помещение
Улица
5–7 мм
Всегда используйте пластиковую монтажную гильзу или кабель-канал для защиты трубопрово-
дов в стене.
Диаметр отверстия
65мм
65мм
внешняя линия
блока
LS-HE09-12KAE2A
130мм
127мм
216мм
47мм
897мм
89мм
450ммm
198мм
312мм
57мм
61мм
54мм
202мм
Диаметр отверстия
