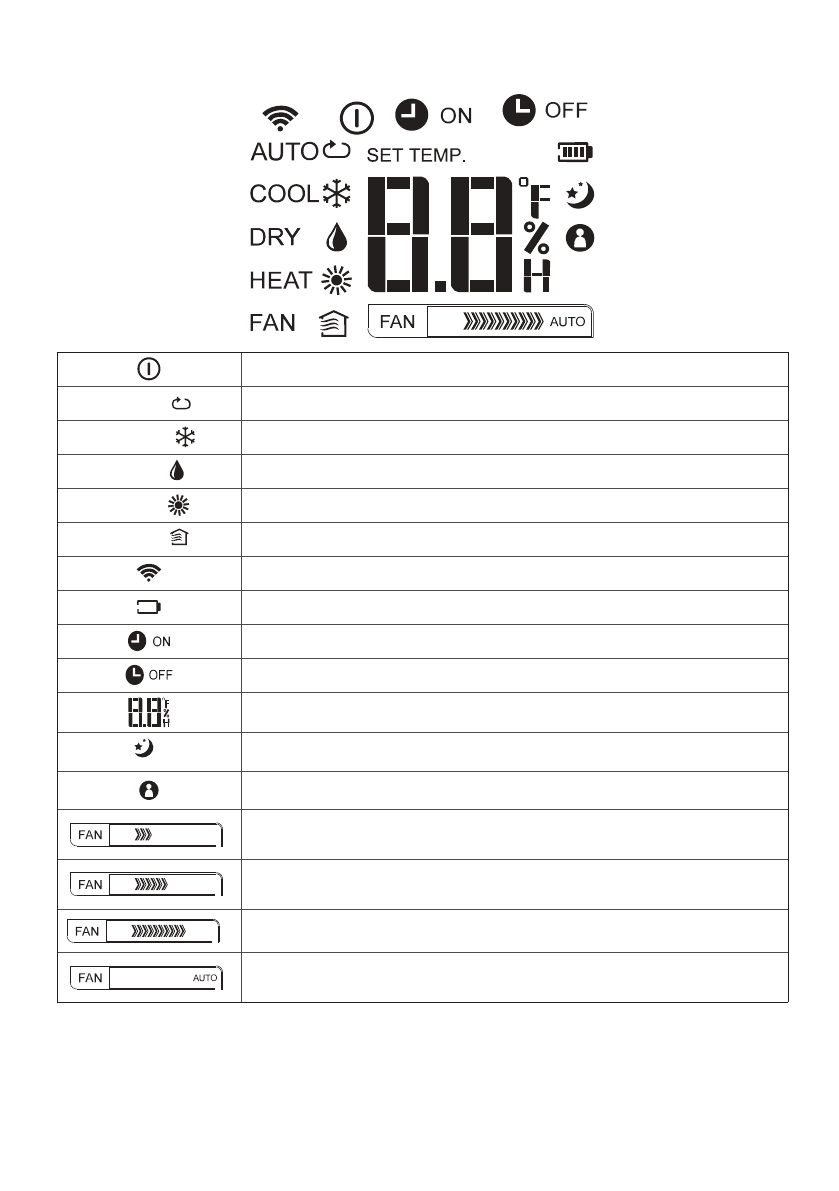

Индикация на дисплее
Индикатор работы кондиционера
AUTO
Индикатор работы в автоматическом режиме
COOL
Индикатор работы в режиме охлаждения
D RY
Индикатор работы в режиме осушения
HEAT
Индикатор работы в режиме обогрева
FA N
Индикатор работы в режиме вентиляции
Индикатор передачи данных
Индикатор разряда элементов питания
Индикатор работы или настройки включения оборудования по таймеру
Индикатор работы или настройки выключения оборудования по таймеру
Индикатор текущей установленной температуры, настройки таймера
Индикатор режима SLEEP
Индикатор режима FOLLOW ME (поддерживается не всеми моделями
оборудования)
Индикация скорости вентилятора LOW (низкая скорость вентилятора)
Индикация скорости вентилятора MEDIUM (средняя скорость вентилятора)
Индикация скорости вентилятора HIGH (высокая скорость вентилятора)
Индикация автоматической работы вентилятора
Внимание!
Пульт управления должен находиться в прямой видимости от внутреннего блока конди
-
ционера и не далее 8 метров от него. При разряженных элементах питания расстояние
действия пульта управления может уменьшаться!
Содержание
- 3 Меры предосторожности; При установке
- 5 Правила электробезопасности
- 6 Прочтите внимательно перед началом работы; Никогда не делайте этого!
- 9 Назначение; ществляется электронным блоком управления.; Принцип работы кондиционера в режиме охлаждения; температуре может привести к неисправности оборудования.; Функция защиты от обмерзания; нимется до определенного значения.
- 10 Авторестарт
- 11 Комплектность сплит-системы; вида аксессуаров, представленных в настоящем руководстве.
- 12 Технические характеристики
- 14 Расположение элементов
- 15 Дистанционный инфракрасный пульт; MODE; Пульт управления Intellect; ния с эргономичным дизайном, который получил название Intellect.
- 16 Кнопки управления; AUTO; FAN; FP; TIMER ON
- 17 люзи. В этом случае их настройка возможна только вручную!; TURBO
- 18 SELF CLEAN; Данная функция может быть опциональной.; LED; функция может быть опциональной.
- 19 Индикация на дисплее; действия пульта управления может уменьшаться!
- 20 Управление режимами работы; Автоматическая работа; Примечание
- 21 Осушение; Таймер; Примечания
- 22 Пример настройки таймера
- 24 Изменение положения жалюзи; Ручной запуск кондиционера
- 25 Замена элементов питания
- 26 Дисплей передней панели; о работе кондиционера прямо через переднюю панель.
- 27 Обслуживание и чистка кондиционера; Очистка фильтра; кой. Маленькие фильтры очищаются только пылесосом!
- 28 на место до тех пор, пока он не высохнет.; Установите дополнительные фильтры на свои места.; Очистка жалюзи; крючок
- 29 Очистка передней панели; Снимите переднюю панель кондиционера.
- 31 Поиск и устранение неисправностей; Не пытайтесь самостоятельно ремонтировать кондиционер.
- 32 Не пытайтесь устранять эти поломки самостоятельно:
- 33 Коды ошибок; житесь с ближайшим сервисным центром или вашим дилером.
- 34 Габаритные размеры
- 35 Наружный блок
- 36 Монтаж внутреннего блока; Порядок монтажа (краткое описание этапов монтажа)
- 37 НЕ устанавливайте блок в следующих местах:; Этап 3. Крепление монтажной пластины к стене.
- 38 Правильное расположение монтажной пластины; Этап 4. Сверление отверстия в стене для коммуникаций.; Просверлите отверстие
- 39 Если соединительная труба со стороны газа имеет
- 40 Этап 5. Подготовка к монтажу трубопроводов хладагента.; Шаг 1. Закрепите внутренний блок на монтажной пластине.; Сдвиньте вправо или влево
- 41 Шаг 2. Подготовка блока к монтажу труб хладагента.; ложение панели с помощью защелки.
- 42 Шаг 3. Подсоедините трубопровод хладагента.
- 43 ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ ЭЛЕКТРИЧЕСКИХ РАБОТ
- 44 Подключите сигнальный кабель.; чивают большее пространство для подключения проводов.
- 45 Подсоедините дренажный шланг.; допус кайте того, чтобы дренажная труба болталась.; Этап 9. Установка внутреннего блока
- 46 Монтаж наружного блока
- 47 ЗАПРЕЩАЕТСЯ устанавливать агрегат в следующих местах:; Установка ветрозащитного экрана; Неверно
- 48 При установке на крышу
- 49 Электрические соединения; коквалифицированным персоналом.; Открутите крышку электропроводки и снимите ее.
- 50 Заправка хладагентом; системы приведены в разделе «Удаление воздуха ваку умным насосом».; Удаление воздуха вакуумным насосом; систему необходимо как минимум 2 часа.; Порядок действий
- 51 качественное вакуумирование.
- 53 Дозаправка системы; Все вентили на манометрическом коллекторе; Последовательность операций; лабив крепление на коллекторе.
- 54 Процедура проверки; Точки проверки обозначены на рисунке ниже.; более 20 минут, потребуется полная смена масла в компрессоре
- 55 Проверка утечек электроэнергии и хладагента; теме; Проверка электрических соединений перед тестовым запуском; Существует два способа проверки утечек хладагента:
- 56 Тестовый запуск; Тестовый запуск должен выполняться 30 минут.; ЕСЛИ ТЕМПЕРАТУРА В ПОМЕЩЕНИИ НИЖЕ 17 °C
- 57 оборудования и отказ в гарантийном ремонте!; Регламент технического обслуживания
- 58 Электрические схемы; Внутренние блоки; ПЛ; опция; двигатель жалюзи 1
- 59 L N; ПЛАТА; Компрессор; Наружные блоки
- 60 ПЛАТА УПРАВЛЕНИЯ
- 61 Класс энергоэффективности оборудования; EER
- 62 Дата производства сплит-системы; зволяют определить дату производства и прочие данные.
- 63 Место производства оборудования
