Монтаж наружного блока
Установка блока осуществляется в соответствии с локальными нормами и правилами, которые
могут несколько отличаться в разных регионах.
•
Устанавливайте наружный блок на дополнительные кронштейны для предотвращения вибра-
ции и шумов. Опоры не поставляются в комплекте (опция).
•
Убедитесь, что ничего не мешает входящему и исходящему воздуху.
•
В случае, если в месте установки возможны сильные порывы ветра, убедитесь, что вентилятор
вращается без затруднений, блок расположен вдоль стены или используется заграждение от
ветра.
•
В районе с сильными постоянными ветрами старайтесь установить блок с подветренной сто-
роны или используйте ветрозащитный экран (ветрозащитный экран является более предпо-
чтительным).
•
При необходимости крепления блока на стене убедитесь, что монтажные кронштейны соответ-
ствуют техническим требованиям и способны выдержать 4-кратный вес блока, а стена прочная.
При недостатке прочности стены установите дополнительный каркас или усильте стену другим
способом. Соединение между стеной и кронштейнами, а также между кронштейнами и конди-
ционером должно быть устойчивым, надежным и проверенным.
•
Убедитесь, что ничего не мешает хорошему теплообмену.
•
Замерьте расстояние между лапами наружного блока.
•
Разметьте отверстия в месте установки, просверлите отверстия и, используя дюбели, закрепи-
те кронштейны.
•
При установке на поверхности (крыше) заранее подготовьте раму (фундамент) для блока.
•
Наружный блок крепится болтами и гайками
∅
10 или
∅
8 мм на горизонтальную раму или крон-
штейн.

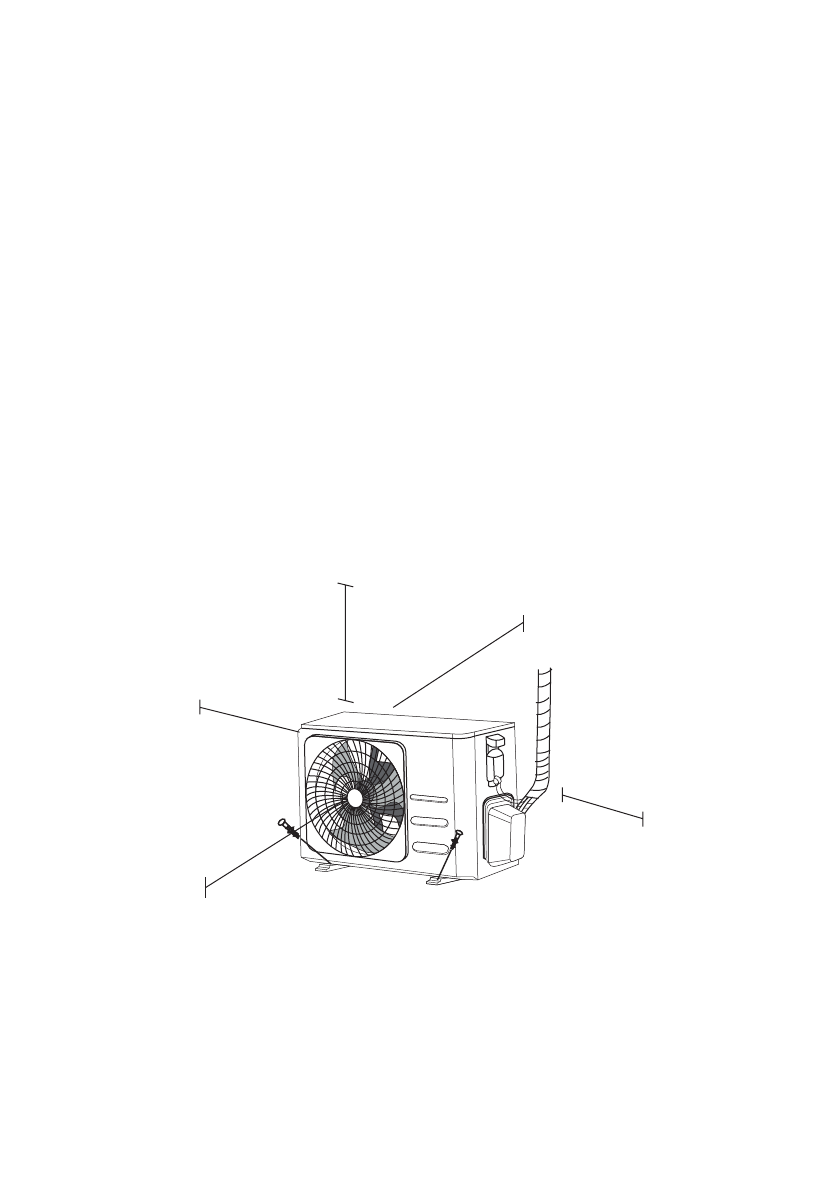

сверху
60 см
справа от блок
а
30 см
с лева от блока
200 см
от п
ередней стороны
30 см
от задней стороны
60 см
Убедитесь, что растения или животные не попадут под входящий или исходящий потоки воздуха.
Выберите место установки с учетом массы блока и так, чтобы шум и вибрация были минимальны
и не мешали вам и вашим соседям.
