26
Внутренний
блок
Нар
ужный б
лок
Сигнальная линия
между внутренним
и наружным блоком
Автоматический
выключатель
Автоматический
выключатель
Питание внутреннего
блока
220 В / 50 Гц
Питание наружного
блока
380 В / 50 Гц

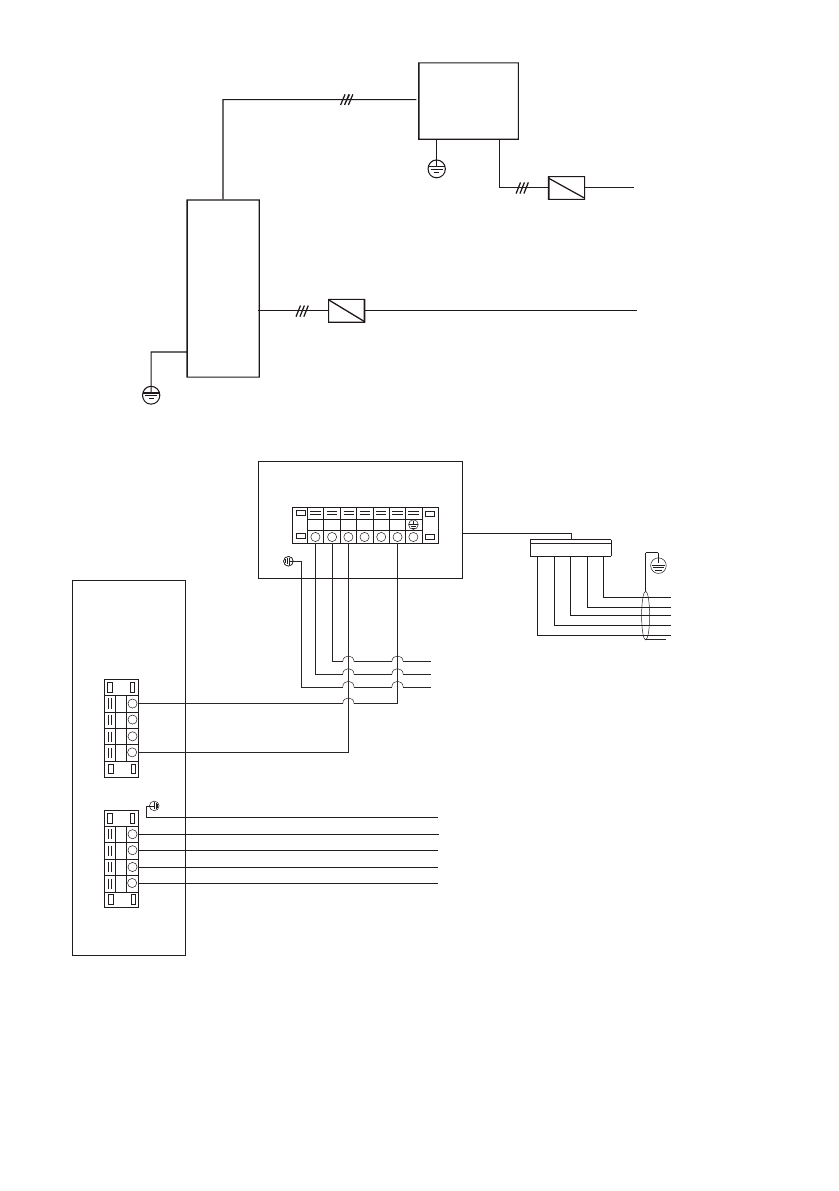

Схема подключения проводов
A
B
C
N
N 1 2 3 4
L
1
2
3
4
ВНУТРЕННИЙ БЛОК
НАР
УЖНЫЙ БЛОК
Пульт управления
A B C D E
5-жильный
кабель
RVVP-300/500
5x0,5
ПИТАНИЕ:
220 В / 50 Гц
RVV-300/500
3x2,5
Сигнальная линия:
RVV-300/500
2x1,0
ПИТАНИЕ:
380 В / 50 Гц
YCW-450/750
5x6,0
Снятие защитной панели наружного блока
Открутите винты технологической панели и потяните ее в вниз, чтобы снять защитную панель.
Примечание:
соблюдайте осторожность, чтобы не поцарапать поверхность, не клади
-
те ее на землю лицевой стороной вниз.
