20

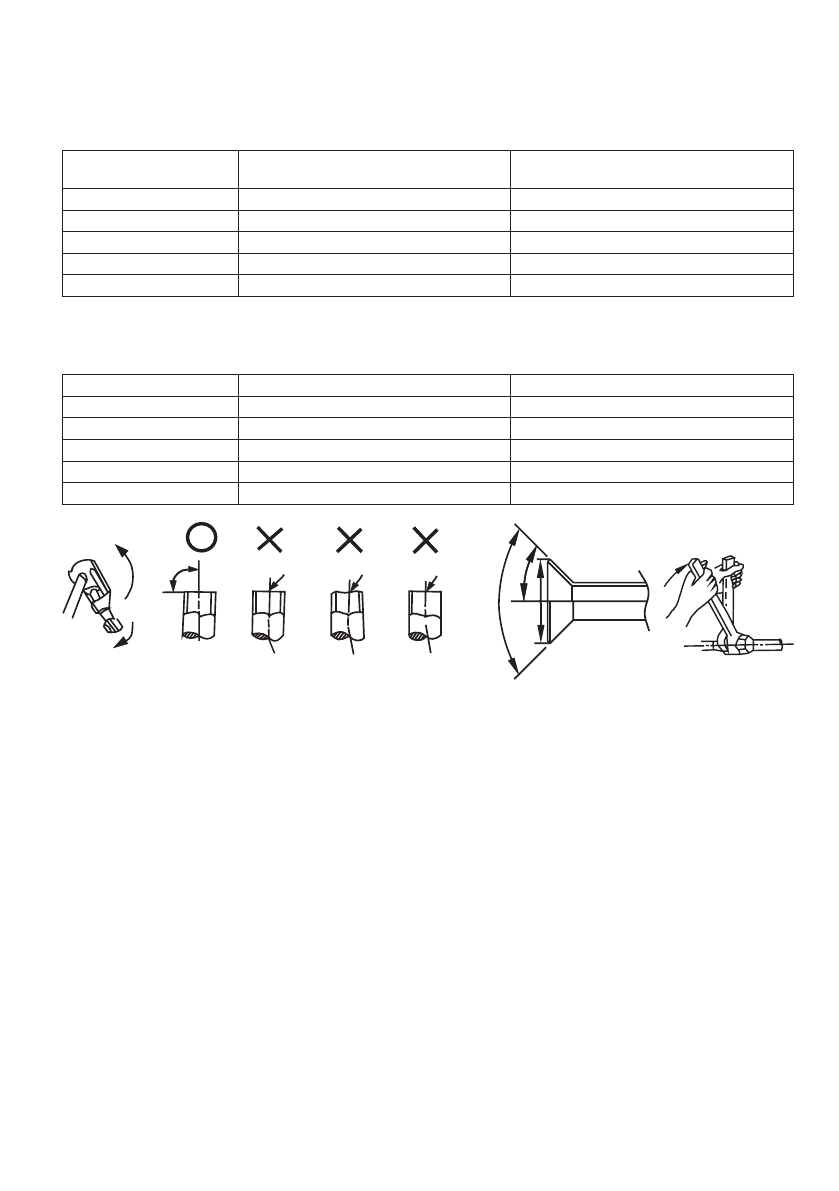

Осторожно!

При слишком большом моменте возможно повреждение раструба, при слишком маленьком
соединение будет негерметичным. Определить необходимый момент можно по таблице:

Размер трубы

Момент затягивания

Размеры машинной обработки

раструба (А)

∅

6,35 мм

14–17 Н·м

8,2–8,3 мм

∅

9,52 мм

32– 40 Н·м

12,0 –12,4 мм

∅

12,7 мм

50 – 60 Н·м

15,4–15,8 мм

∅

15,88 мм

62–75 Н·м

18,6 –19,0 мм

∅

19,05 мм

98–120 Н·м

22,9 –23,3 мм

Установите медную трубу в планку держателя так, чтобы кончик трубы был установлен на рас-

стояние «А».

Диаметр трубы, мм

Максимальное расстояние «А», мм

Минимальное расстояние «А», мм

6,35

1,3

0,7

9,53

1,6

1,0

12,7

1,8

1,0

15,88

1,9

1,0

19,08

1,9

1,1

С заусенцами

Неровно

С утоньшением

90°

90°±4°

А

45°±2°

Запорный  вентиль  наружного  блока  должен  быть  полностью  закрыт  (в  исходном  состоянии).

При каждом подсоединении трубы необходимо сначала немного отвернуть гайки со стороны

запорного вентиля, затем сразу же (в течение 5 минут) подсоединить раструб. Если гайки будут

оставаться открученными более продолжительное время, в систему может попасть пыль или

грязь, что впоследствии может привести к неисправности.

Полностью закрутите гайки в месте соединения труб, сначала руками, на 2–3 оборота, а после

ключами,  как  показано  на  рисунке.  Используйте  2  ключа  для  затяжки  гаек.  Свакуумируйте  си-

стему после соединения обоих труб хладагента с внутренним блоком. Затем закрутите гайки в

монтажно-ремонтных точках.

Перед добавлением хладагента убедитесь, что Вы добавляете хладагент нужной

марки. Марку используемого хладагента можно найти на корпусе внутреннего или

наружного блока. В моделях LS/LU-HxxSKA используется хладагент R410A.

Запишите объем залитого хладагента для дальнейшего технического обслуживания.
