129

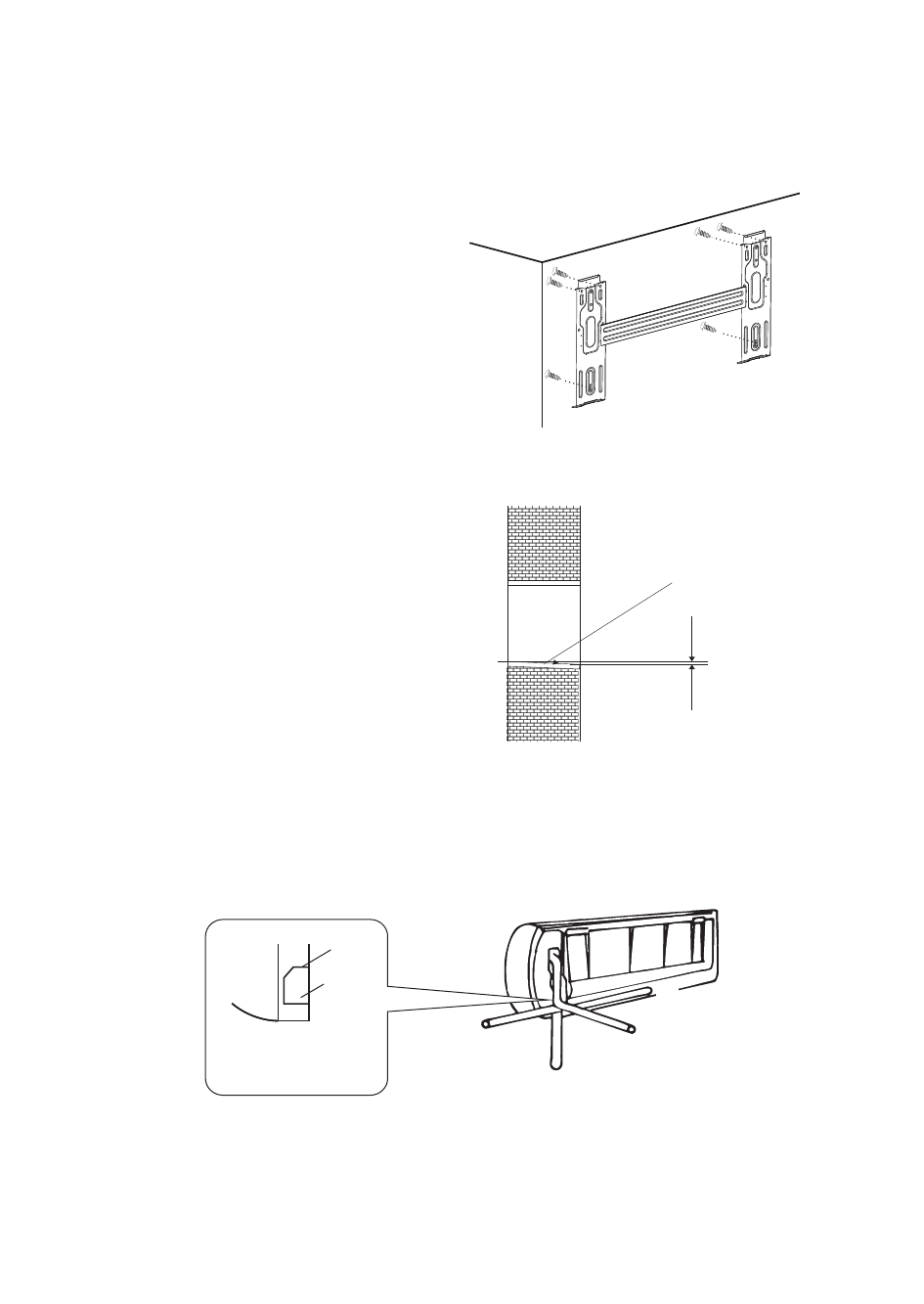

МОНТАЖ ВНУТРЕННЕГО БЛОКА
1. Установка монтажной плиты
• Выберите положение для монтажной
плиты с учетом расположения
внутреннего блока и направления
прокладки трубопроводов.
• Обеспечьте горизонтальность монтажной
плиты с помощью горизонтальной
разметки или отвеса.
• Просверлите отверстия глубиной 32 мм
для установки пластины.
• Вставьте в отверстия пластмассовые
дюбели, затем закрепите плиту
самонарезающими винтами.
• Удостоверьтесь, что плита закреплена
должным образом. Затем просверлите отверстие для трубопровода.
ПРИМЕЧАНИЕ:
Форма монтажной плиты может различаться, но метод монтажа остается
таким же.
2. Отверстие для трубопровода
• Выбирайте положение отверстия для
трубопровода с учетом расположения
монтажной плиты.
• Сделайте отверстие в стене. Отверстие
должно быть слегка наклонено вниз
наружу.
• Протяните рукав через отверстие в
стене, что позволит обеспечить чистоту
при работе прибора.
3. Монтаж трубопровода внутреннего блока
• Прокладка труб (жидкая и газовая линии)
и электропроводки через отверстие в стене с внутренней или внешней стороны должна
выполняться после того, как завершены работы по монтажу внутренних труб и
электропроводки; после этого становится возможным подсоединение к наружному блоку.
• Определите, нужно ли отпиливать пластиковую деталь в соответствии с направлением
хода трубы (см. рисунок ниже).
ПРИМЕЧАНИЕ:
При креплении трубы вдоль направлений 1, 2 или 4 отпилите соответствующую
пластиковую деталь от основания внутреннего блока.
• После выполнения соединения труб в соответствии с изложенными требованиями
установите дренажную трубку. Затем подсоедините кабели питания. После выполнения
соединения стяните вместе трубопровод, проводку и дренажную трубку, используя
термоизоляционные материалы.
Рукав для прокладки
через отверстие в
стене (трубка из
жесткого полиэтилена
поставляется
пользователем)
В
н
ут
р
и
С
н
а
р
ужи
5mm
(наклонвниз)
1
2
3
4
канавка
(Направление хода трубопровода)
Пластиковая
деталь
Отпилить пластиковую
деталь вдоль канавки
Самонарезной винт
Монтажная плита
