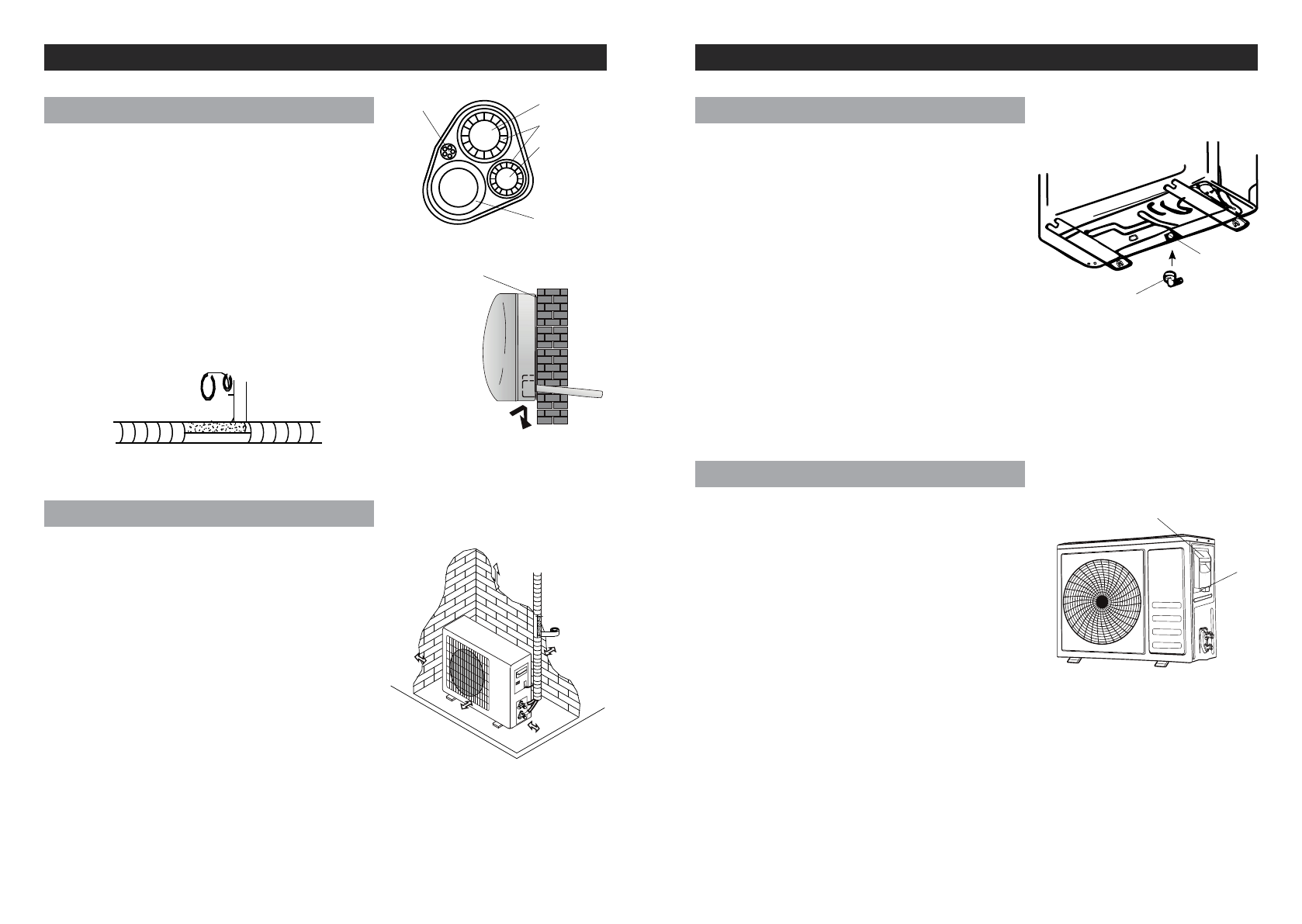

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

После  монтажа  труб,  произведенного  в  соответствии
с  инструкцией,  проложите  межблочный  кабель.  Затем
проложите  дренажный  шланг.  Обмотайте  трассу
(медные  трубы,  дренажный  шланг,  межблочный  кабель)
защитной тефлоновой лентой.
•  Подготовьте трубы хладагента, межблочный кабель и

дренажный шланг.

•  Обмотайте

соединительные

части

труб

теплоизоляцией.

•  Протяните  трассу  через  отверстие,  проложите  вдоль

стены  и  надежно  закрепите  внутренний  блок  на
верхней части монтажной пластины.

•  Плотно прижмите нижнюю часть внутреннего блока к

монтажной пластине до щелчка.

Установка внутреннего блока

Обернуть защитной лентой

Медная труба

Медная труба

Межблочный
кабель

Дренажный
шланг

Теплоизоляция

Трасса
хладагента

Монтажная пласитна
(на стене)

•  Наружный блок должен быть установлен на крепкую и

надежную стену и хорошо закреплен.

•  Если  стена  не  обладает  достаточной  прочностью,

устанавливайте  наружный  блок  на  землю  на
подставке.

•  Перед подключением фреонопровода и межблочного

кабеля  необходимо  убедиться,  что  вокруг  блока
есть  необходимое  пространство  для  работы  и  для
обслуживания наружного блока.

•  Прикрутите  кронштейн  к  стене  при  помощи  анкеров.

Выбор  анкеров  выполняется  в  зависимости  от
материала, толщины стены и веса наружного блока.

•  Используйте  все  отверстия  в  кронштейнах  для

крепления его к стене.

•  При установке блока убедитесь, что выбранное место

и  способ  установки  не  нарушают  местные  нормы  и
правила.

Установка наружного блока

300

500

2000

300

500

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

Во  время  работы  кондиционера  в  режиме  «ОБОГРЕВ»
на  наружном  блоке  образуется  конденсат.  Для  отвода
конденсата  на  дне  наружного  блока  предусмотрено
отверстие.
•  Дренажное отверстие находится в поддоне наружного

блока.

•  Установите отводную трубку для дренажа в отверстие

в поддоне.

•  Закрепите  дренажный  шланг  на  отводную  трубку.  И

отведите трубку в сторону.

•  Убедитесь,  что  конденсат  течет  через  дренажную

трубку  и  одновременно  не  капает  (сливается)  на
конструкции  здания  или  на    дорогу,  где  могут
находиться люди.

Примечание:  Во  время  работы  наружного  блока  в
режиме  «ОБОГРЕВ»,  теплообменник  наружного  блока
может  покрываться  инеем  и  обмерзать.  Кондиционер
периодически  будет  запускать  режим  разморозки,
что  будет  приводить  к    оттаиванию  теплообменника
наружного блока и обильному сбросу влаги.

Устройство дренажа наружного блока

Дренажное
отверстие

Отводная трубка для
дренажа

•  Снимите

крышку

отсека

электроподключений

наружного блока.

•  Схема  электроподключений  находится  с  обратной

стороны крышки отсека электроподключений.

•  Обожмите

концы

кабеля

соответствующим

наконечником (кольцевым или вилочного типа)

•  Заведите  кабель  в  отсек  электроподключений

наружного  блока  и  при  помощи  винта  затяните
наконечник в колодке.

•  Кабель,  соединяющий  внутренний  и  наружный  блоки

должен  быть  необходимого  сечения  и  предназначен
для наружного использования.

•  Наружный блок должен быть надежно заземлен.
•  Закройте крышку.

Электрические соединения

Винт

Крышка
электроподключений

Наружный блок
