Наружный блок

Внутренний блок

НАЗВАНИЕ чАСТЕй КОНДИЦИОНЕРА

Система кондиционирования предназначена для создания комфортных климатических условий
в  помещении.  Она  может  охлаждать  и  осушать,  а  также  нагревать  воздух  в  автоматическом
режиме.
Воздух,  всасываемый  вентилятором  внутреннего  блока,  проходит  через  решетку  на  передней
панели и пылевой фильтр. Затем воздух проходит через теплообменник, где он охлаждается и
осушается или нагревается. Далее вентилятор выбрасывает обработанный воздух в помещение.
Направление выхода воздуха регулируется воздушными жалюзи, движущимися автоматически
вверх и вниз и, при наличии опции вертикальных автоматических жалюзи, влево и вправо.
Тепло, удаленное из помещения, рассеивается снаружи.
В процессе работы кондиционер (внутренний блок) обрабатывает воздух внутри помещения.
Кондиционер  не  является  источником  и  не  обеспечивает  приток  свежего  (уличного)  воздуха,  в
связи с чем помещение необходимо периодически проветривать.

ОпИСАНИЕ КОНДИЦИОНЕРА

Вертикальные
жалюзи

Горизонтальные
жалюзи

Движение
горизонтальных
жалюзи

Вентилятор

Фильтр

Теплообменник

Диапазон рабочих температур

Используйте кондиционер только в указанном температурном диапазоне.
В  случае  использования  кондиционера  в  нарушение  температурного  диапазона  указанного  в
таблице ниже, кондиционер может перейти в защитный режим и временно прекратить работу.
Многократные  попытки  запуска  кондиционера  вне  допустимого  температурного  диапазона
могут  привести  к  существенному  сокращению  общего  ресурса  (срока  службы)  кондиционера
или появлению серьезных неисправностей.

Режим работы

Охлаждение

Обогрев

Осушение

      t°C

Температура внутри
помещения

от +17°С до +32°С

от 0°С до +30°С

от +17°С до +32°С

Наружная температура

от -15°С до +53°С

от -20°С до +30°С

от -15°С до +53°С

Во избежание травм и повреждения блока не касайтесь воздухозаборных и
воздуховыпускных решеток при работе направляющих жалюзи.

Не просовывайте пальцы и посторонние предметы через воздухозаборную и
воздуховыпускную решетки, это может привести к травме от вращающегося вентилятора.

Примечание: представленное изображение лишь в общих чертах отображает строение
наружного блока. Реальное расположение компонентов может отличаться от
представленного на изображении выше.

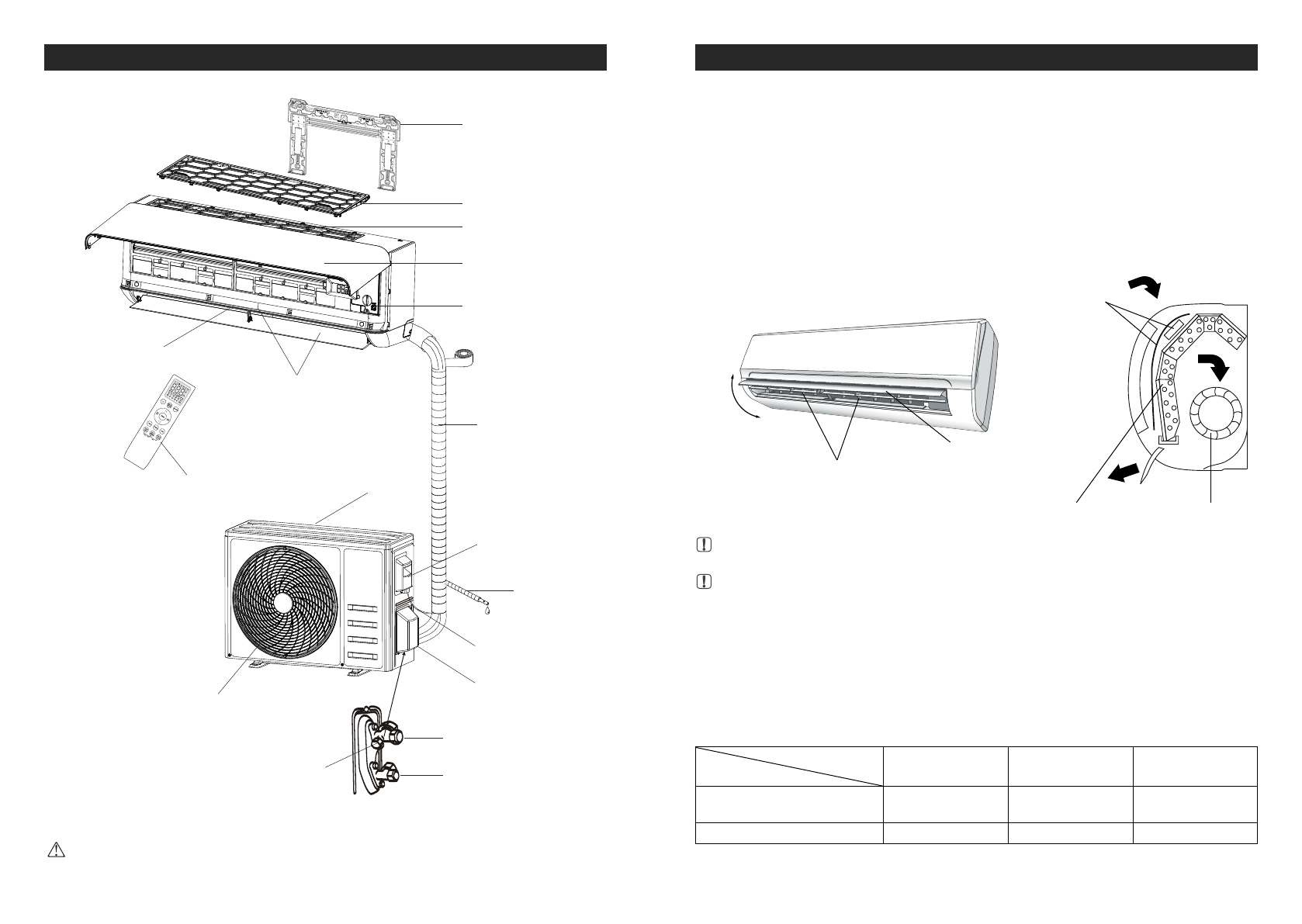

ИК-пульт
управления

Монтажная пластина

Трубка отвода
дренажа

Воздушный фильтр

Вход воздуха

Передняя панель

Аварийная кнопка

Жалюзи направления
потока воздуха

Выход воздуха

Трубы хладагента
(фреонопровод)

Вход воздуха

Крышка бокса
электроподключений

Кабель
электроподключений

Клапан газовой линии

Клапан жидкостной линии

Выход воздуха

Защитная крышка
портов

Сервисный порт

Вид портов со снятой защитной крышкой
