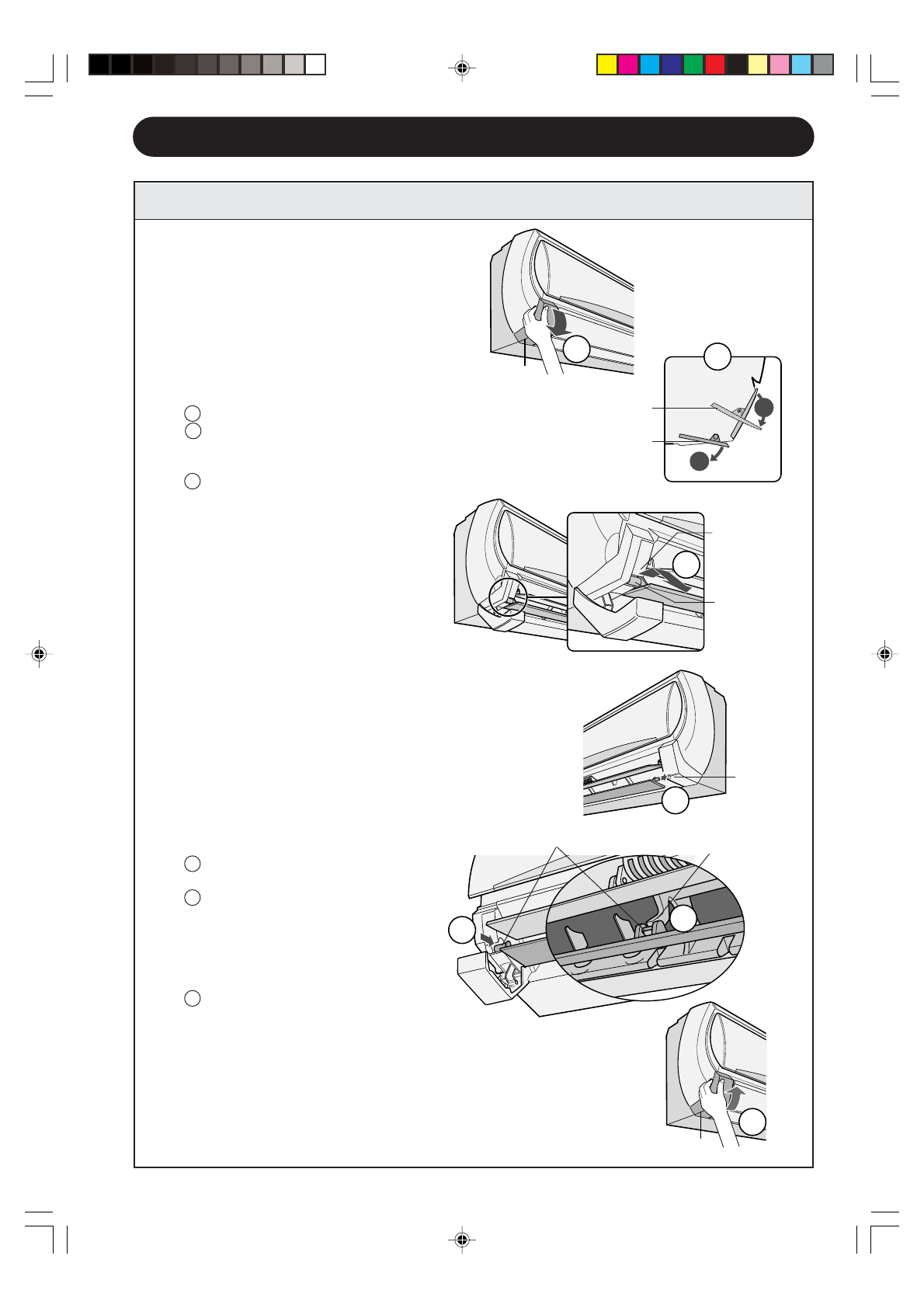

ОБСЛУЖИВАНИЕ

1

Перед очисткой необходимо

вытащить вилку шнура питания

из настенной розетки или вы-

ключить автоматический вы-

ключатель.

2

ВЫНИМАНИЕ ЖАЛЮЗИ РЕГУ-
ЛИРОВКИ ПОТОКА ВОЗДУХА В
ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ

1

Открыть левую крышку.

2

Немного приоткрыть нижнюю
жалюзи и поворачивать верх-
нюю жалюзи до его остановки.

3

Взявшись за левую сторону ниж-
ней жалюзи, потянуть ее на себя.

ПРИМЕЧАНИЕ:

Можно вынуть только нижнюю
жалюзи.

3

О Ч И С Т К А   В Н У Т Р Е Н Н Е Г О
ПРОСТРАНСТВА БЛОКА КОН-
ДИЦИОНЕРА ВОЗДУХА
Перед очисткой проверить, что
внутренняя крыльчатка вентиля-
тора не вращается.
Удалить пыль с помощью пылесоса
или вытереть ее сухой тряпочкой.

4

ОБРАТНАЯ УСТАНОВКА
ЖАЛЮЗИ РЕГУЛИРОВКИ
ПОТОКА ВОЗДУХА В ВЕРТИ-
КАЛЬНОЙ ПЛОСКОСТИ

1

Вставить ось с правой стороны
жалюзи в отверстие блока.

2

Вдавить ось с левой стороны
жалюзи в ловитель оси блока.
Проверить, что ось по центру
жалюзи расположена в цен-
тральном ловителе оси выхо-
дного отверстия для воздуха.

3

Закрыть левую крышку до по-
л у ч е н и я   с л ы ш и м о г о   щ е л ч к а
фиксатора.

5

Подсоединить вилку шнура пита-
ния к настенной розетке или вы-
ключить автоматический выклю-
чатель.

ОЧИСТКА ВНУТРЕННЕГО ПРОСТРАНСТВА КОНДИЦИОНЕРА ВОЗДУХА

R-18

Левая крышка

1

2

2

Жалюзи регулировки потока воздуха в
вертикальной плоскости (Верхняя сторона)

3

3

Ось

Ловитель оси

Ось

Отверстие

1

Ловитель оси

Жалюзи регулировки потока воздуха в
вертикальной плоскости (Нижняя сторона)

Крышка
