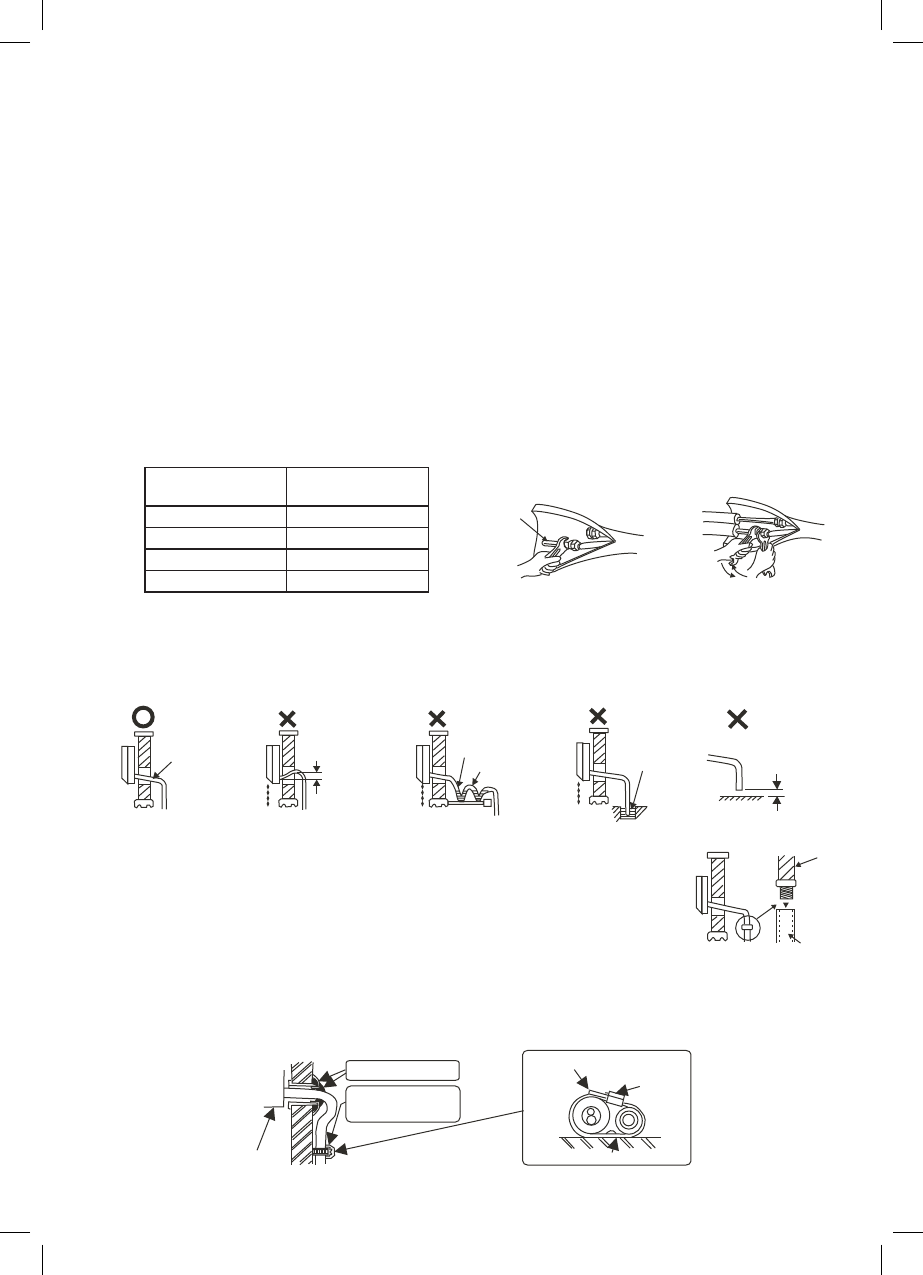

4 Установка внутреннего блока
Пропустите трубу через отверстие в стене и прикрепите внутренний блок к монтажной плите.
(Пропустите трубу через отверстие в стене и прикрепите внутренний блок к монтажной плите.)
5 Присоединение трубы
• Количество изгибов трубы во внутреннем блоке не должно превышать 10.
• Количество изгибов трубы во внутреннем блоке и наружном не блоке должно превышать 15.
• Радиус изгиба должен быть больше 10 см.
• Перед присоединением разгерметизируйте трубу испарителя с помощью пассатижей.
После выпуска воздуха из нее заверните гайку трубы присоединения испарителя гаечным
ключом.
• Нанесите немного уплотняющего масла на соединительный элемент и конус.
• Отцентрируйте соединительный элемент с конусом и затяните гайку патрубка гаечным
ключом.
Внимание:
•
Не пытайтесь стравливать внутренний воздух, только освобождая гайку, поскольку в трубе внутреннего
блока остается воздух под определенным давлением. Во избежание повреждения конуса не прилагай-
те излишние усилия.
ДИАМЕТР ТРУБЫ
МОМЕНТ
ЗАТЯЖКИ (Н • м)
6.35 мм (1/4“)
13.7---17.6
9.52 мм (3/8“)
34.3---41.2
12.7 мм (1/2“)
49.0---56.4
15.88 мм (5/8“)
73.0---78.0
6 Монтаж дренажного шланга
• Для обеспечения легкого слива конденсированной воды дренажный шланг должен быть
наклонен вниз.
Следующие 5 вариантов установки шланга неправильны.
Наклон вниз
(Рис. 1)
(Рис. 2)
(Рис. 3)
(Рис. 4)
(Рис. 5)
Протечка воды
Наклон вниз
Стоячая
вода
воздух
Протечка
воды
Протечка
воды
Шланг погружен
в воду
50 мм выше
пола или
меньше
• В случае, если дренажный шланг недостаточно длинный для присо-
единения к внутреннему блоку, его можно нарастить шлангами из при-
лагаемой коробки.
• Дренажный шланг, идущий через комнату, должен быть обернут адиа-
батическим теплоизолирующим материалом.
7 Герметизация стены и закрепление трубы
• Чтобы уплотнить стенное отверстие, замажьте шпатлевкой.
• Для закрепления трубы в определенном положении зафиксируйте трубу хомутом.
Замажьте шпатлевкой
Внутренний
блок
Зафиксируйте
соединительную трубу
хомутом
Отрежьте избыток хомута
зажим
Винт
Труба испарителя
Дренажный шланг
Шланг (внутренний
диаметр 15 см)
из твердого ПВХ
15
