Кондиционеры настенного типа. ICHI
52
Сплит-системы
Содержание:

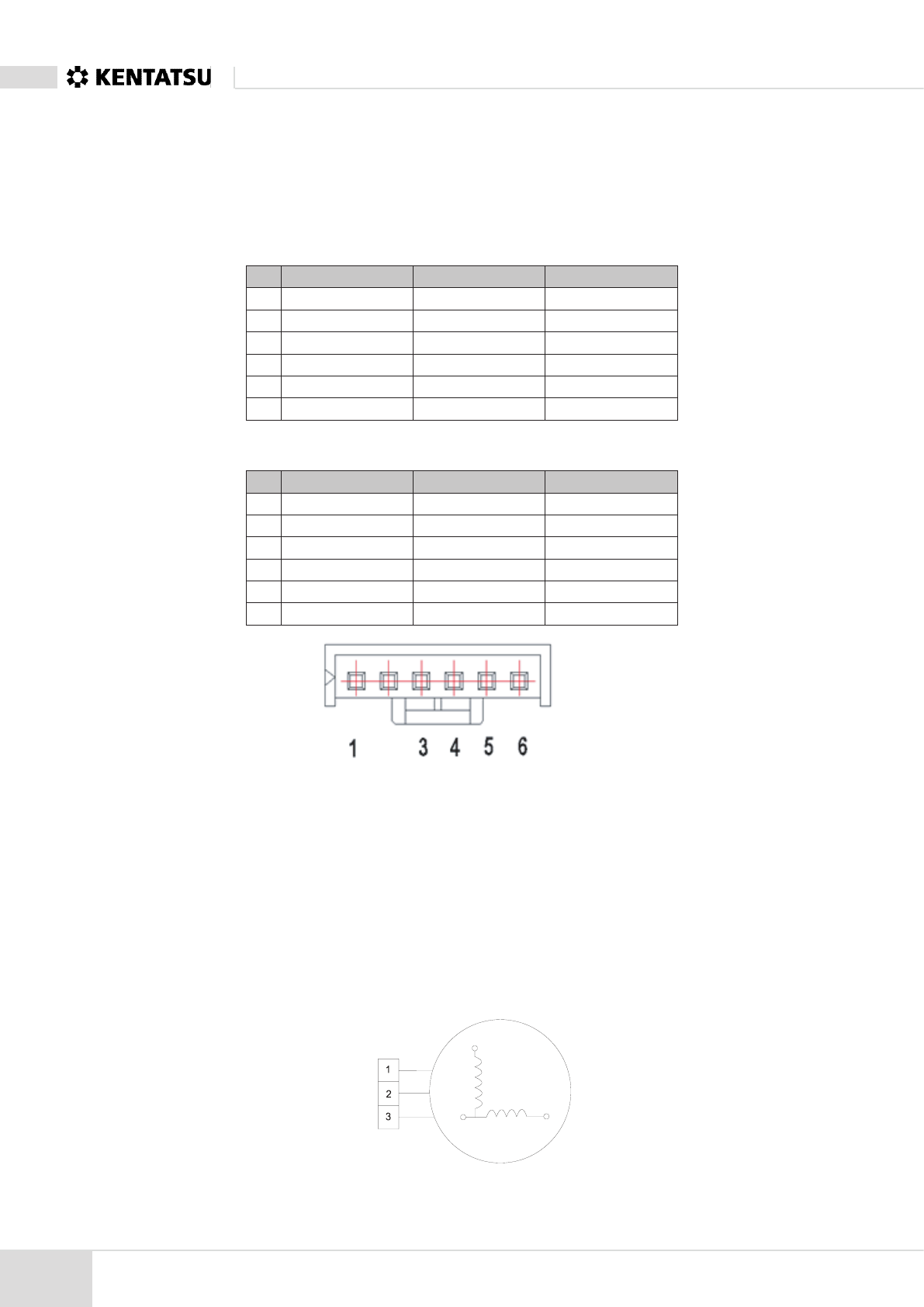

1. Электродвигатель постоянного тока внутреннего или наружного блока (микросхема управления распо-
ложена в электродвигателе вентилятора)
Включите электропитание. Когда блок находится в режиме ожидания, измерьте напряжение меж ду вы-
водом 1 и выводом 3, а так же меж ду выводом 3 и выводом 4 разъема электродвигателя вентилятора.
Если напряжение выходит за пределы диапазонов, указанных в следующей таблице, то главная плата
управления неисправна и ее следует заменить.
• Напряжение на входных и выходных клеммах электродвигателя постоянного тока
(напряжение: 220-240 В~)
№
Цвет
Сигнал
Напряжение
1
Красный
Vs/Vm
280~380 В
2
---
---
---
3
Черный
GND [ЗЕМЛЯ]
0 В
4
Белый
Vcc
14-17,5 В
5
Желтый
Vsp
0~5,6 В
6
Синий
FG
14-17,5 В
• Напряжение на входных и выходных клеммах электродвигателя постоянного тока
(напряжение: 115 В~):
№
Цвет
Сигнал
Напряжение
1
Красный
Vs/Vm
140 В~190 В
2
---
---
---
3
Черный
GND [ЗЕМЛЯ]
0 В
4
Белый
Vcc
14-17,5 В
5
Желтый
Vsp
0~5,6 В
6
Синий
FG
14-17,5 В
2. Электродвигатель постоянного тока наружного блока (микросхема управления расположена на главной
плате управления)
Отсоедините разъем UV W. Измерьте сопротивление меж ду клеммами U и V, U и W, V и W. Если сопротив-
ления отличаются, то, возможно, неисправен электродвигатель, который подлежит замене, в противном
случае неисправна плата управления, так же подлежащая замене.
3. Электродвигатель переменного тока вентилятора внутреннего блока
Включите питание и включите блок в режиме вентиляции, установив высокую скорость вращения вен-
тилятора. Через 15 секунд работы измерьте напряжение на выводах 1 и 2. Если напряжение менее 100 В
(при напряжении электропитания 208–240 В) или 50 В (при напряжении электропитания 115 В), то главная
плата управления неисправна и ее следует заменить.
Красный Черный Белый Желтый Синий
Входные к леммы
Красный
Красный
Черный
Белый
Черный
Белый
