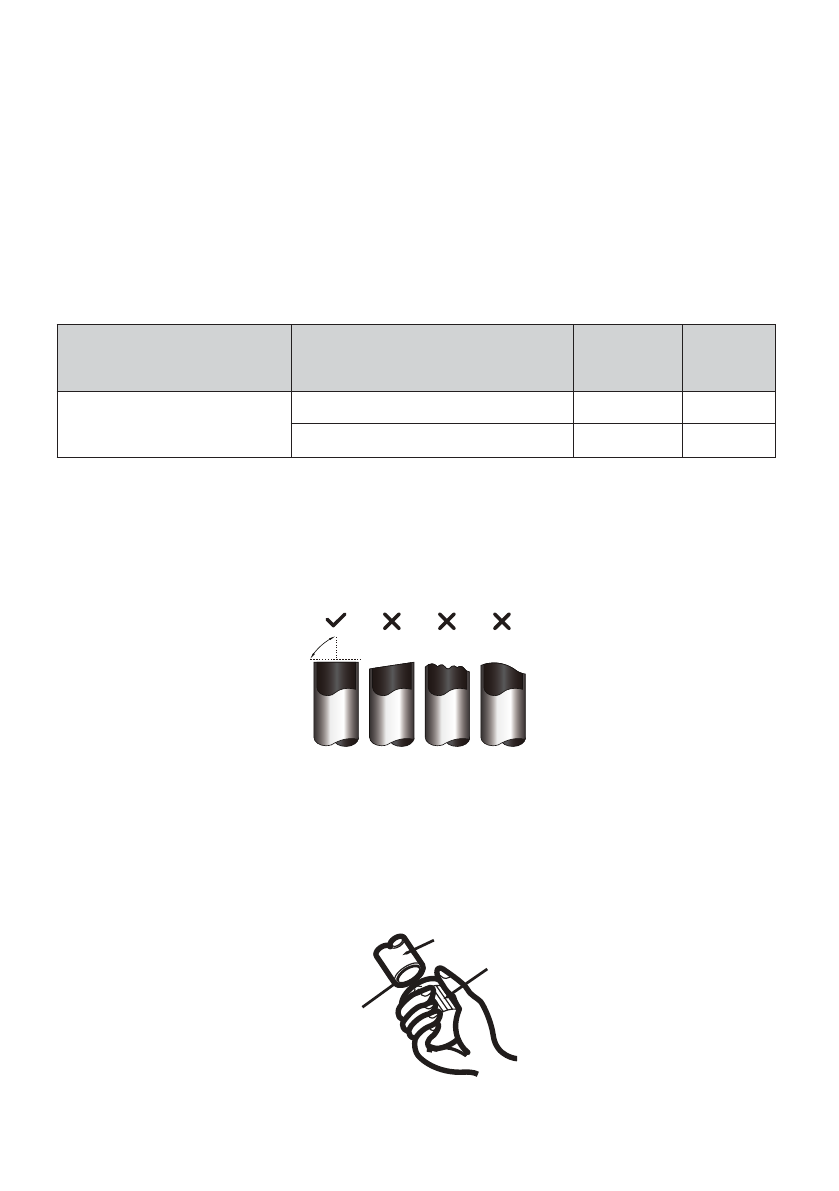

37
ПОДСОЕДИНЕНИЕ ТРУБОПРОВОДА ХЛАДАГЕНТА
При присоединении трубопровода хладагента не допускайте проникновения в блок веществ или газов, отлич-
ных от указанного хладагента. Наличие других газов или веществ приведет к снижению производительно-
сти блока, а также может вызвать чрезмерно высокое давление в холодильном контуре. Это может привести
к травмам или взрыву.
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО ДЛИНЫ ТРУБОПРОВОДА
Длина трубопровода хладагента влияет на характеристики и энергоэффективность блока. Номинальная
эффективность проверена с блоками с длиной трубы 5 метров. Для снижения вибрации и избыточного шума
минимальная длина трубы должна составлять 3 метра. См. таблицу ниже, где указана максимальная длина
и перепад высот трубопровода.
Максимальная длина и перепад высот трубопровода хладагента для различных моделей
Модель
Производительность (БТЕ/ч)
Макс. длина
(м)
Макс.
перепад
высот (м)
Сплит-система с фиксированной
частотой вращения компрессора
с хладагентом R410A,
< 18 000 (5,3 кВт)
20
8
≥ 18 000 (5,3 кВт) и < 36 000 (10б5 кВт)
25
10
Инструкции по соединению трубопровода хладагента
Шаг 1: Отрезать трубы
При подготовке труб хладагента особое внимание уделяйте правильной резке и развальцовке. Это обеспечит
эффективную работу и сведет к минимуму необходимость последующего технического обслуживания.
1. Измерьте расстояние между внутренним и наружным блоками.
2. С помощью трубореза отрежьте трубу несколько большей длины, чем измеренное расстояние.
3. Труба должна быть отрезана строго под углом 90°.
90°
НЕ ДЕФОРМИРУЙТЕ ТРУБУ ВО ВРЕМЯ РЕЗКИ!
Соблюдайте особую осторожность, чтобы не повредить, не деформировать и не смять трубу во время резки.
Это значительно снизит тепловые характеристики кондиционера.
Шаг 2: Зачистить края
Заусенцы могут нарушить уплотнение соединения трубопровода хладагента. Их необходимо полностью удалить.
1. Удерживайте трубу наклоненной вниз, чтобы предотвратить попадание заусенцев внутрь.
2. С помощью развертки или инструмента для снятия заусенцев удалите все заусенцы с места разреза трубы.
Шаг 3: Развальцевать концы трубы
Правильная развальцовка имеет большое значение для герметичного уплотнения.
Срез под
углом
Грубый
срез
Кривой
срез
Наклонить вниз
Труба
Развертка
