25
165мм
527мм
247мм
106мм
48м
м
29мм
36мм
139мм
973мм
318м
м
48мм

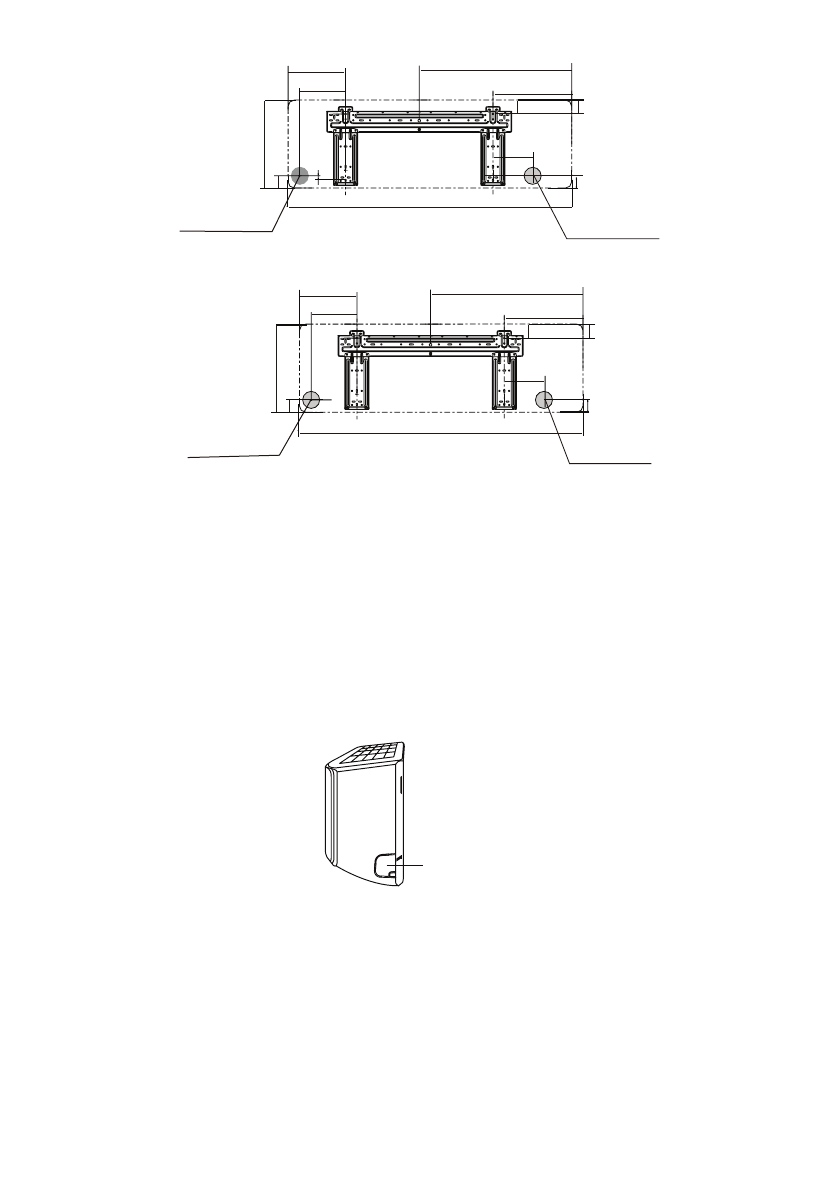

Типоразмер D
199мм
603мм
322мм
129мм
55мм
54мм
54мм
173мм
1082мм
338м
м
Типоразмер E
ПРИМЕЧАНИЕ:
Для кондиционеров с диаметром трубы газовой линии 16 мм и более диаметр стенного отвер-
стия должен составлять 90 мм.
Шаг 4: Подготовить трубопровод хладагента
Трубопровод хладагента находится внутри теплоизолирующего рукава, прикрепленного сзади блока. Перед
прокладкой трубопровода через отверстие в стене его необходимо правильно подготовить.
1. Исходя из расположения отверстия в стене относительно монтажной пластины, выберите сторону, с кото-
рой трубопровод будет выходить из блока.
2. Если отверстие в стене расположено за блоком, оставьте съемную крышку на месте. Если отверстие
в стене расположено сбоку от внутреннего блока, удалите съемную пластмассовую панель с соответству-
ющей стороны блока. При этом образуется паз, через который трубопровод можно вывести из блока.
Если пластмассовую панель не удается удалить руками, используйте игловидные кусачки.
3. Если соединительный трубопровод в стену уже встроен, перейдите к шагу «Присоединить дренажный
шланг». Если встроенный трубопровод отсутствует, присоедините трубопровод хладагента внутреннего
блока к трубопрwоводу, соединяющему внутренний и наружный блоки. Подробные инструкции приве-
дены в разделе «Подсоединение трубопровода хладагента» данного руководства.
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО УГЛА ВЫХОДА ТРУБОПРОВОДА
Трубопровод хладагента может выходить из внутреннего блока с четырех сторон: слева, справа, слева сзади,
справа сзади.
отверстие в стене
65 мм справа ззади
отверстие в стене
65 мм слева ззади
отверстие в стене
90 мм справа ззади
отверстие в стене
90 мм слева ззади
Съемная панель
