38

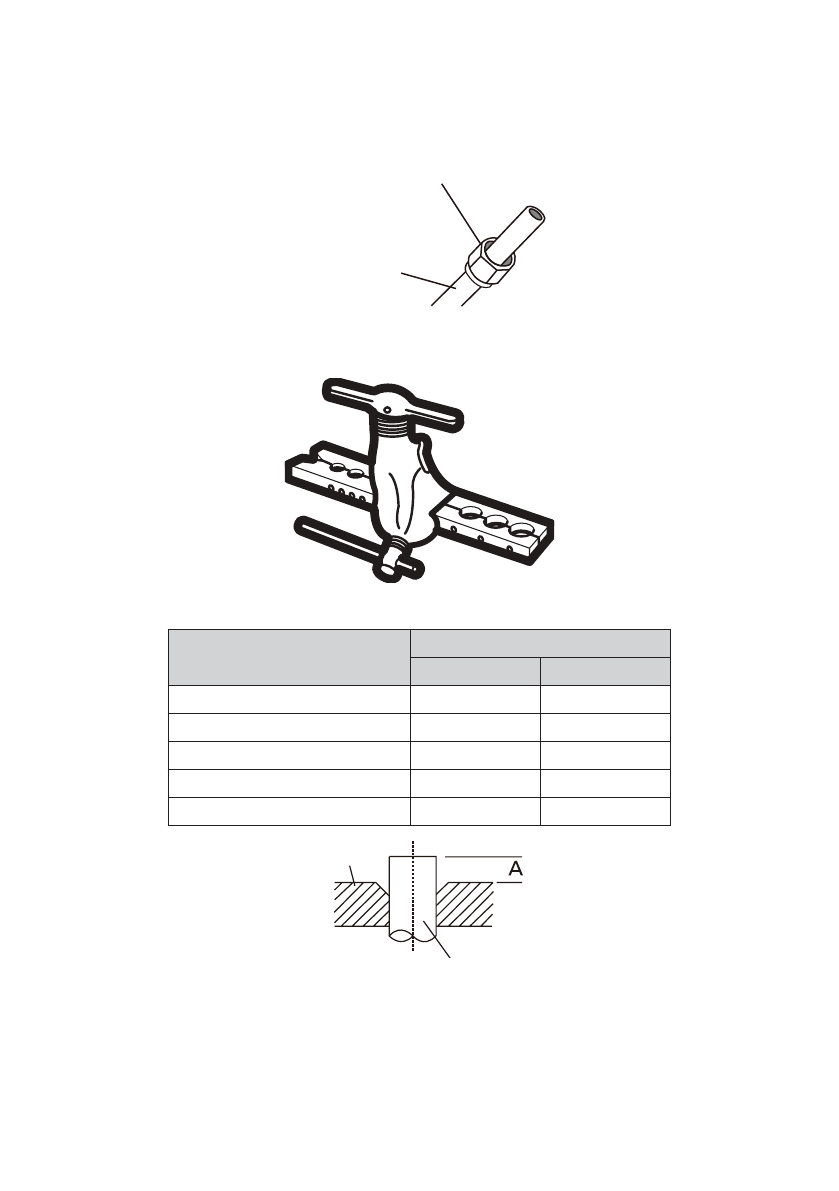

Правильная развальцовка имеет большое значение для герметичного уплотнения.
1.  После удаления заусенцев с места разреза трубы герметично закройте концы поливинилхлоридной лен-

той, чтобы предотвратить попадание в трубу посторонних материалов.

2.  Поместите трубу в теплоизоляционный материал.
3.  Наденьте конусные гайки на оба конца трубы. Гайки должны быть ориентированы в правильном направ-

лении, поскольку после развальцовки гайки нельзя будет надеть или изменить их ориентацию.

4.  Снимите поливинилхлоридную ленту с концов трубы, когда будете готовы выполнить развальцовку.
5.  Зажмите форму для развальцовки на конце трубы. Конец трубы должен выступать за край формы для

развальцовки согласно размерам, указанным в следующей таблице.

ДЛИНА ВЫСТ УПАЮЩЕГО ЗА ФОРМУ ДЛЯ РАЗВАЛЬЦОВКИ КОНЦА ТРУБЫ

Наружный диаметр трубы (мм)

A (мм)

Мин.

Макс.

Ø

6,35

0,7

1,3

Ø

9,52

1,0

1,6

Ø

12,7

1,0

1,8

Ø

16

2,0

2,2

Ø

19

2,0

2,4

6.  Установите инструмент для развальцовки на форму.
7.  Поворачивайте рукоятку инструмента для развальцовки по часовой стрелке, пока труба не будет полно-

стью развальцована.

8.  Снимите инструмент для развальцовки и форму для развальцовки, затем осмотрите конец трубы и убеди-

тесь в отсутствии трещин и ровности развальцованного участка.

Шаг 4: Соединить трубы

Соблюдайте осторожность при соединении труб хладагента, не прикладывайте чрезмерный крутящий момент

Конусная гайка

Медная труба

Форма для развальцовки

Труба
