Установка внутреннего блока

23

ПРИМЕЧАНИЕ:

При подключении электропровода, если длина провода недостаточна, свяжитесь

с авторизованным сервисным центром, чтобы купить специальный электрокабель

достаточной длины, так как соединения проводов не допускаются.

•

  Электропровода должны быть правильно подключены. Неправильное подключение

приводит к неисправностям.

•

  Затяните винты выводов, чтобы не было ослабления.

•

  После того, как затяните винты, слегка потяните кабель и проверьте, прочно ли тон

закреплен.

•

  Если заземление подключено неправильно, это может вызвать удар током.

•

  Крышка должна быть закреплена и хорошо держать электропровод, если она плохо

закреплена, то на клеммы могут попасть пыль и влага и вызвать пожар или удар током.

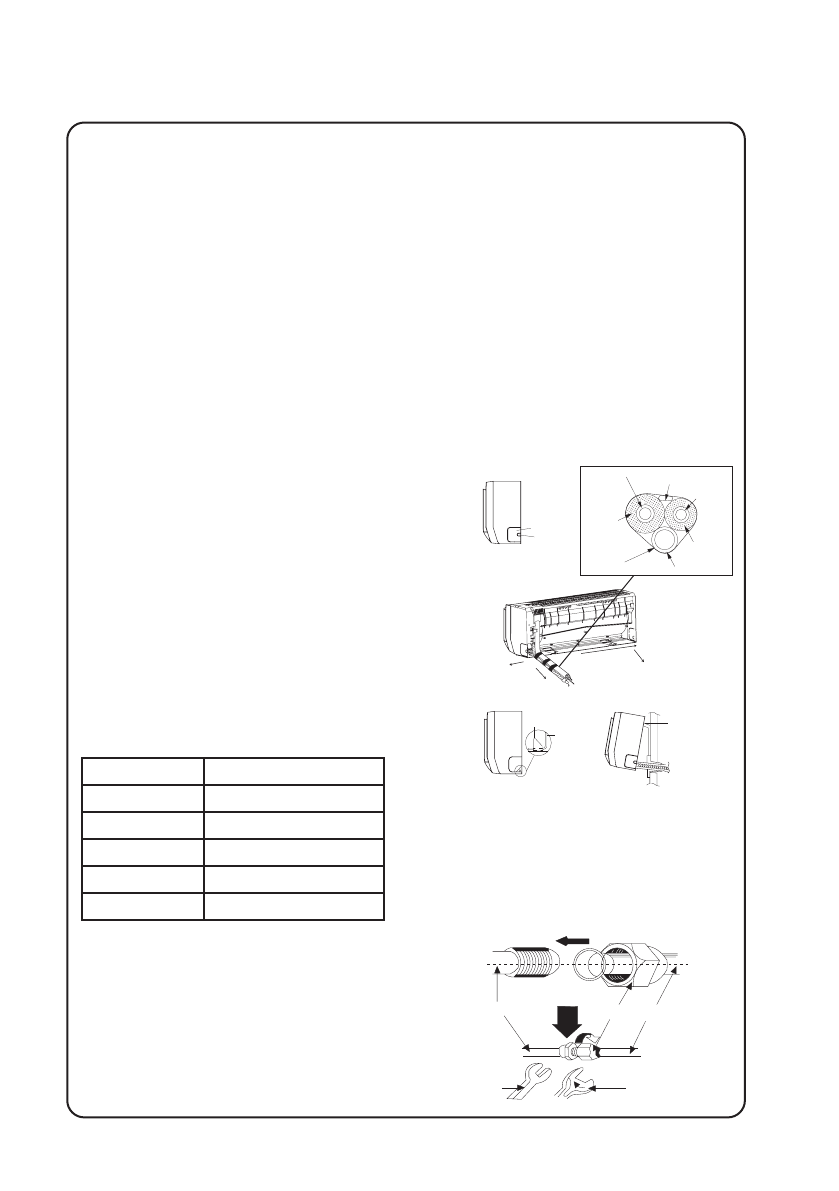

Установка внутреннего блока

•

  Труба должна проходить справа, с правой задней стороны, слева, с левой задней

стороны.

1.

 При проводке труб и проводов с левой или правой стороны внутреннего блока, при не

-

обходимости, обрежьте концы рамы (см. Рис.7) Обрежьте конец 1, если проводите только

кабели;  Обрежьте концы 1 и 2, если проводите и

трубы, и кабели.

2.

 Вытяните трубу из корпуса, обмотайте кабель вокруг

трубы и протяните из через отверстие для труб (см.

Рис.8)

3.

 Подвесьте крепежные отверстия внутреннего блока

на крюки на задней панели и проверьте их прочность

(См. Рис.9)

4.

 Высота установленного блока от пола должна быть

не менее  2,5 м.

Установка соединительной трубы

1.

 Выровняйте центр раструба с соответствующим

клапаном.

2.

 Завинтите гайку рукой и затем затяните ее гаечным и

татированным ключом с крутящим моментом:

Диаметр гайки Крутящий момент (Нм)

6

15~20

9.52

31~35

12

50~55

16

60~65

19

70~75

 ПРИМЕЧАНИЕ: Сначала подключите

соединительную трубу к внутреннему блоку,

затем – к наружному блоку, обратите внимание на

изгиб трубы, не повредите трубу при установке, не

затягивайте сильно, иначе будут утечки.

Ãàå÷íû é
êëþ ÷

Òàò èð îâà íí ûé
êëþ ÷

Òðó áû ñ ãàéê àìè  ñ êî í óñíîé ðå çüáîé

Òð óáû  âí óò ðåííåã î  áëî êà

右后

Ïðàâî

Ïðàâàÿ çàäíÿÿ
ñòîðîíà

Ðèñ. 8

Ëåâàÿ çàäíÿÿ ñòîðîíà

Ëåâî

Ðèñ. 7

Êîíåö   1

Êîíåö   2

Çàòåì
îá ì îòà éò å
êëåéê î é ëåí òî é

È çîëÿöè ÿ
âî çäó øíîé  òðó áû

Ñëèâíàÿ  òð óáà

È çîëÿöè ÿ
òðó áû  äëÿ
æèäê îñò è

Âîçäóøíàÿ òðóá à

Ý ëåêòð î ïðî âî ä
âíåøíå ãî ñî åäèíåí è ÿ

Òðó áà  äëÿ
æèäê îñò è

Ðèñ. 9

Êðåïåæí àÿ

ïë àñò è í à

Êðþê êðåïëåíèÿ

Óñòàíîâî÷íàÿ
ïàíåëü
