Установка кондиционера
25

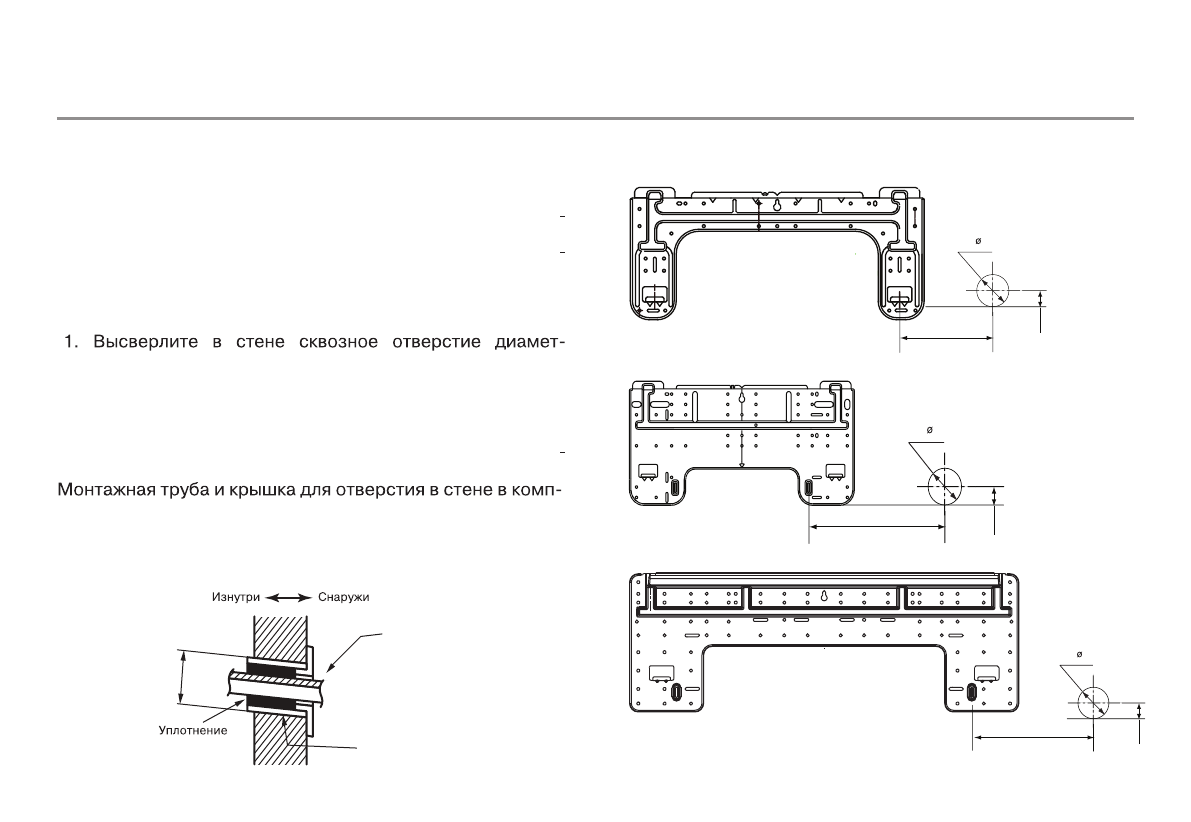

Сверление сквозного отверстия
ACL-07HE
,
ACL-09HE, ACL-12HE
ACL-20HE
ACL-26HE
Для стен, содержащих металлическую арматуру или
металлическую панель, необходимо установить встраива
емую в стену монтажную трубу и закрывать сквозное
отверстие в стене крышкой для предотвращения возмож
ного нагрева, поражения электрическим током или
возникновения пожара. Зазоры в месте прохождения труб
необходимо заделывать уплотнительным материалом для
предотвращения образования конденсата.
ром 60 мм c наклоном вниз наружу.
2. Установите в отверстие монтажную трубу.
3. Закройте проделанное в стене отверстие для трубы
крышкой.
4. После прокладки трубы для хладагента, электрического
монтажа и монтажа дренажного трубопровода заделай
те зазоры вблизи труб шпатлевкой.
лект поставки не входит.
Ø
60
Крышка для
отверстия
в стене
Монтажная труба
Монтажная труба
A=145mm
B= 60mm
30mm
A=145mm
B= 60mm
30mm
A=150mm
B= 70mm
35mm
