18.

Электрический кондиционер воздуха мобильного типа

RU

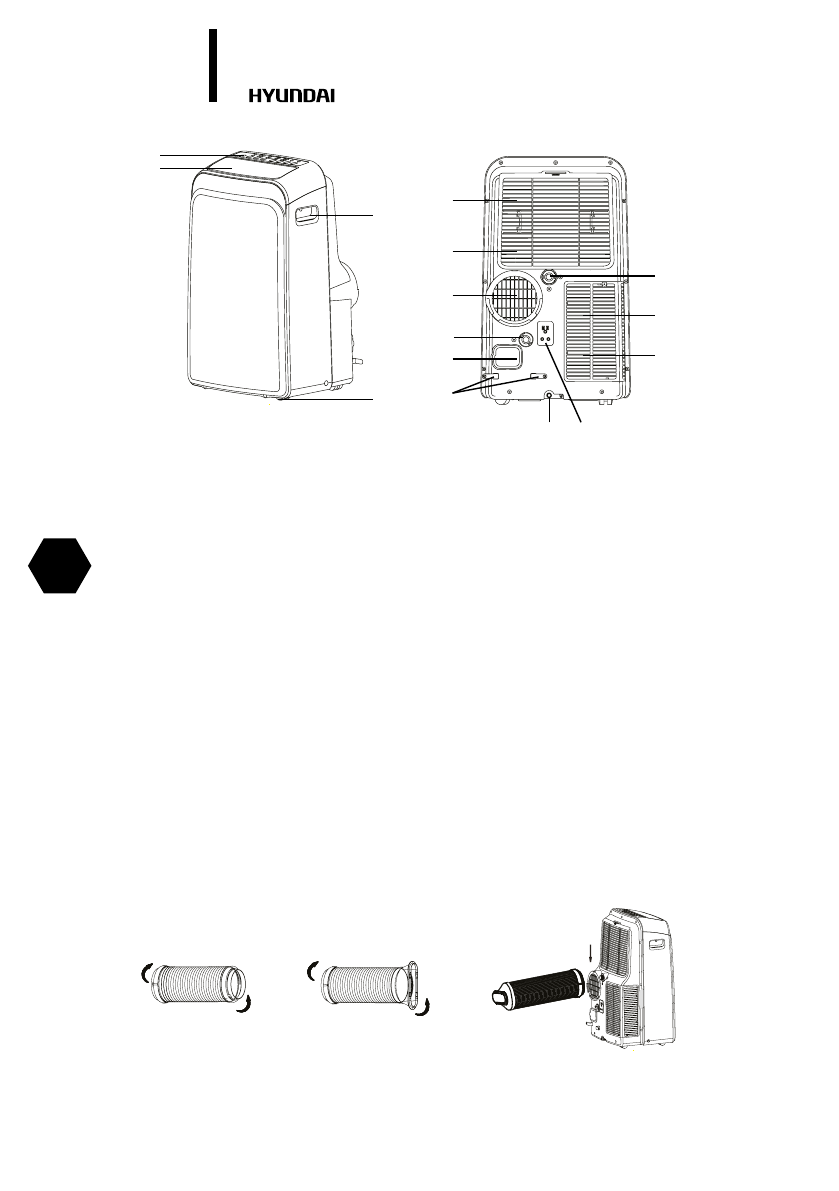

4. ОПИСАНИЕ МОБИЛЬНОГО КОНДИЦИОНЕРА

(рис.2 и 3)

1.

Панель управления

2.

Горизонтальные жалюзи

3.

Ролики для перемещения

4.

Ручка для переноски

5.

Фильтр очистки воздуха

6.

Воздухозаборная решетка

7.

Воздуховыпускная решетка

8.

Отверстие для слива конденсата

9.

Шнур питания

10.

Пряжки для шнура питания

11.

Отверстие для слива конденсата

12.

Держатель штепселя. Используется при хранении

13.

Фильтр очистки воздуха

14.

Нижний воздухозаборник

15.

Отверстие для слива конденсата

Установка шланга для выброса воздуха (рис. 4)

1. Перед эксплуатацией  прибора установите адаптер на шланг для вывода воздуха (рис.4-2).

2. Установите шланг для вывода воздуха в отверстие ( рис. 4-3).

Рис. 2

Рис. 4-2

Рис. 4-1

Рис. 4-3

Рис. 3

3

13

14

15

4

1

2

5

6

7

9

10

11 12

8
