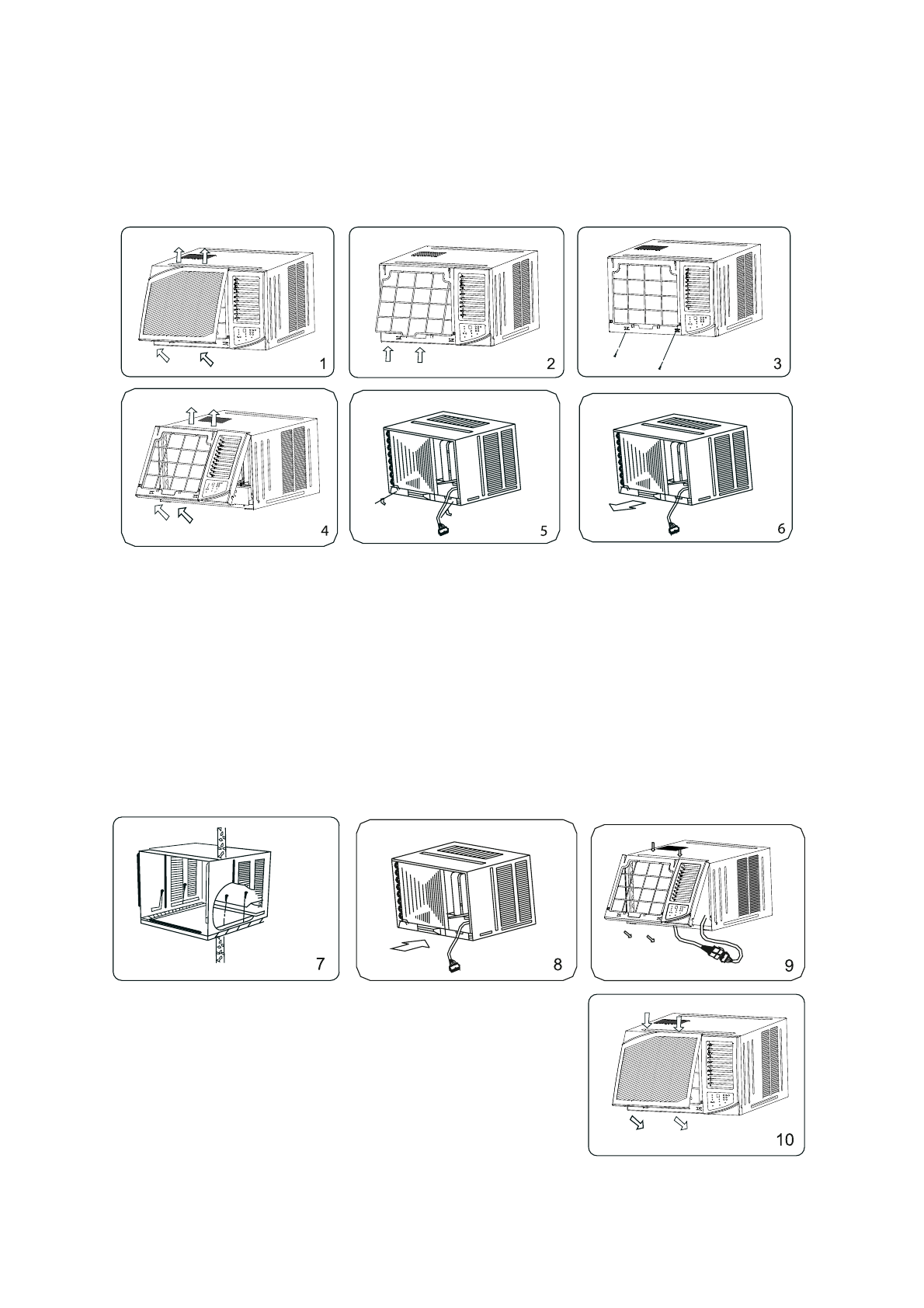

Последовательность монтажа
Шаг 1 ? Снятие лицевой панели и фильтра
1. Возьмитесь за углубление под лицевой панелью, потяните ее на себя и вверх. Снимите
лицевую панель (рисунок 1).
2. Возьмитесь за ручку, расположенную под воздушным фильтром, и изогните фильтр. Затем
выньте фильтр из прорези, потянув его вниз и вперед (рисунок 2).
Шаг 2 ? Снятие передней панели
1. Удалите 2 крепежных винта из каркаса (рисунок 3).
2. Возьмитесь за левый нижний угол передней панели и снимите ее (рисунок 4).
Шаг 3 ? Монтаж
1. Удалите 2 крепежных винта кронштейнов, крепящих каркас кондиционера, затем снимите
эти кронштейны (рисунок 5).
2. Возьмитесь за ручку каркаса и аккуратно выдвиньте кондиционер из каркаса (рисунок 6).
3. Снимите изоляцию, проложенную вокруг компрессора на время транспортировки. Перед
тем, как вставить кондиционер в каркас, убедитесь, что отверстие в поддоне для сбора
конденсата правильно расположено (рисунок 7).
4. Вставьте кондиционер в каркас (рисунок 8).
5. Установите 2 кронштейна, крепящие каркас кондиционера (рисунок 5).
Шаг 4 ? Установка передней панели
1. Установите переднюю панель кондиционера и подключите
провода. Будьте аккуратны, не повредите кабель датчика
температуры (рис. 9).
2. Закрепите переднюю панель винтами (рисунок 3).
Шаг 5 ? Установка лицевой панели и фильтра
1. Вставьте на место воздушный фильтр кондиционера в
направлении сверху вниз (рисунок 2).
2. Подвесьте лицевую панель на крепления, затем вставьте ее в углубление, надавив на
лицевую панель до щелчка (рисунок 10).
