ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • канальные кондиционеры GC-DN18-60HWN1
Ранее установленные бетонные блоки
Просверлите в плите отверстия, установите в них дюбели и вверните монтажные
болты. (См. рис. 5-4).
Стальная конструкция
Установите опорную угловую стальную конструкцию и закрепите кондиционер на ней.
(См. рис. 5-5).
5.3 5.3 Навеска внутреннего блока
(1) Подвесьте внутренний блок на монтажные болты.
(2) Установите внутренний блок горизонтально при помощи уровня. В противном слу-
чае может произойти утечка.
Воздушный фильтр и вентиляционный канал
1. Установите воздушный фильтр в соответствии с инструкцией.
2. Подсоедините кондиционер к вентиляционному каналу.
5.4 Конструкция воздуховода
1. Воздухозаборное и воздуховыпусконое отверстия должны быть разнесены на до-

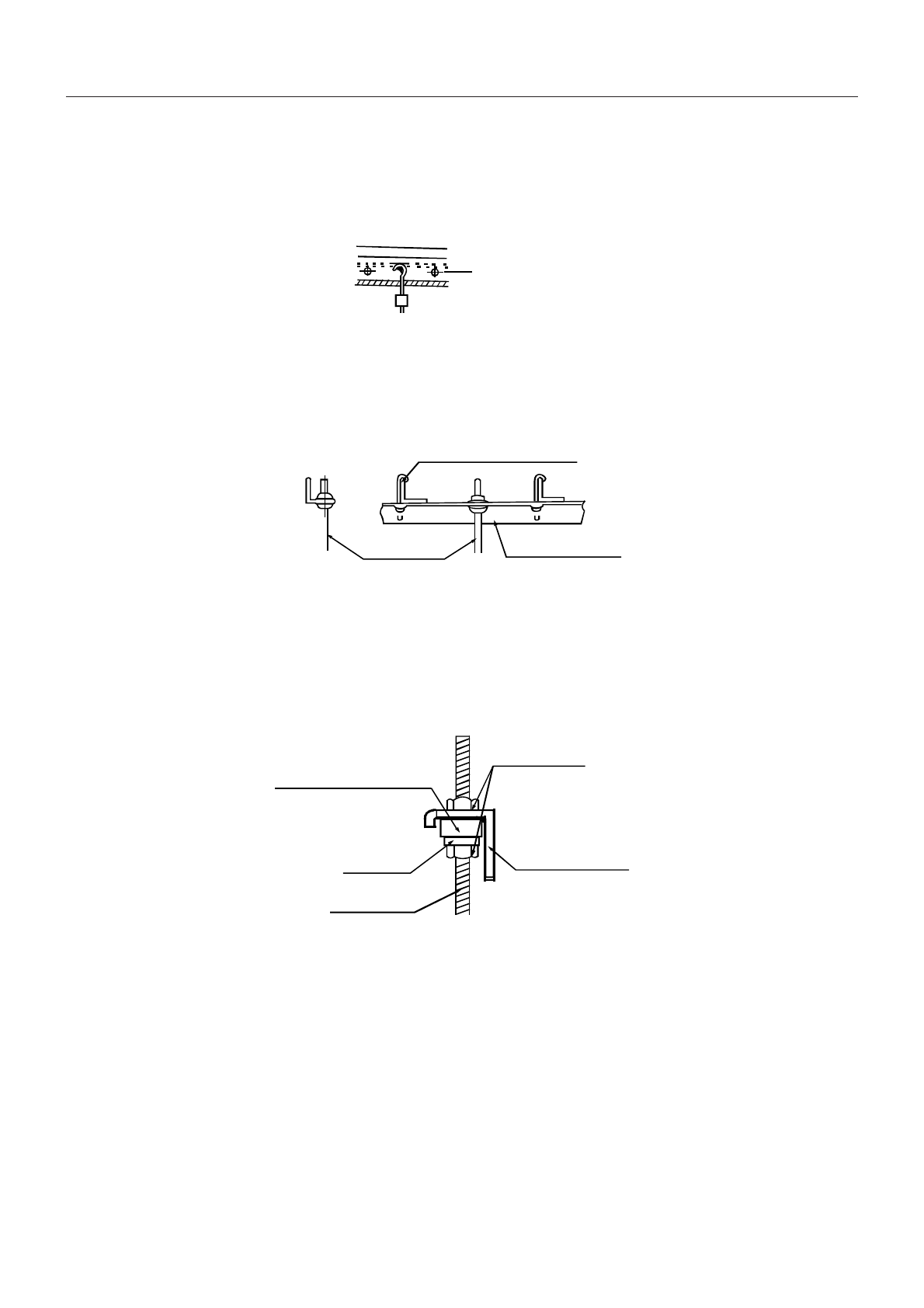

Стальная полоса
Встроенный болт
(Подвешивание трубы и вставка болта)
Рис. 5-4
Монтажный болт с крючком
Монтажные болты
Опорная угловая
стальная конструкция
Рис. 5-5
Амортизационная прокладка
Гайка
Выступающая часть
Монтажный болт
Шайба
Рис. 5-6
