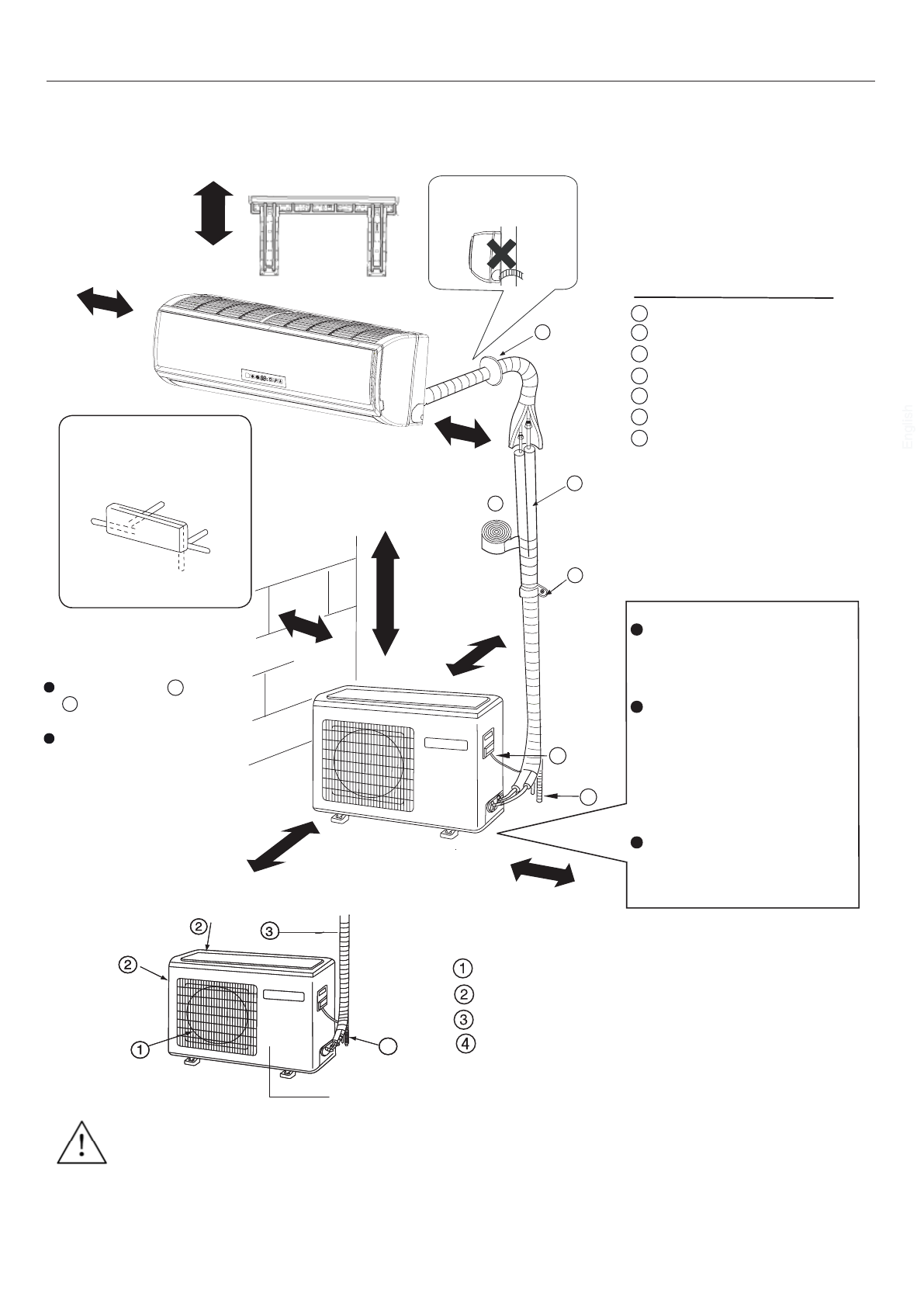

Монтажная схема соединения наружного и внутреннего блоков
Система предназначена для работы на хладагенте R32.
Монтажные инструкции для внутренних блоков приведены в руководстве по монтажу, входящему в комплект
поставки оборудования (схема относится к настенному внутреннему блоку).
Более 10 см
Более 15 см
Не допускайте подъемов
дренажного шланга
Более 10 см
Более 20 см
Более 20 см
Более 60 см
Более 25 см
Более 30 см
Маркировка от до
на рисунке -
номер аксессуара.
Расстояние между
внутренним блоком и
поверхностью пола
должно быть не менее 2 м.
A
G
Опциональные дополнительные
принадлежности трубопровода
Финишная лента
Изоляционная клейкая лента
Опора (L.S) трубопровода с винтами
Электросоединение между
внутренним и наружным блоками
Дренажный шланг
Теплоизоляция
Крышка отверстия для труб
A
F
C
E
D
G
B
Фиксация наружного блока
Расположите наружный блок на
фундаментном основании и надежно
зафиксируйте его с помощью анкерных
болтов (10 мм) с соответствующими
гайками и шайбами.
При установке блока на стене или
поверхности крыши надежно закрепите
опору. Если существует опасность
падения или опрокидывания наружного
блока по причине землетрясений и
сильных ветров, закрепите его либо
анкерными болтами, либо толстой
металлической проволокой, либо
каким-либо иным способом.
Для уменьшения уровня шума и
вибрации наружный блок должен быть
установлен на резиновые виброопоры
или на пружинные виброизоляторы
ВЫХОД ВОЗДУХА
ЗАБОР ВОЗДУХА
ПОДКЛЮЧЕНИЕ ТРУБ И КАБЕЛЕЙ
ДРЕНАЖНЫЙ ШЛАНГ
Компрессор (внутри блока)
При использовании левостороннего отвода конденсата убедитесь в наличии
сквозного отверстия.
На рисунках для информации изображен примерный вид оборудования,
который может отличаться от реального устройства.
Варианты подвода
соединительных
трубопроводов
Сзади слева
Слева
Сзади
справа
Справа
Снизу
