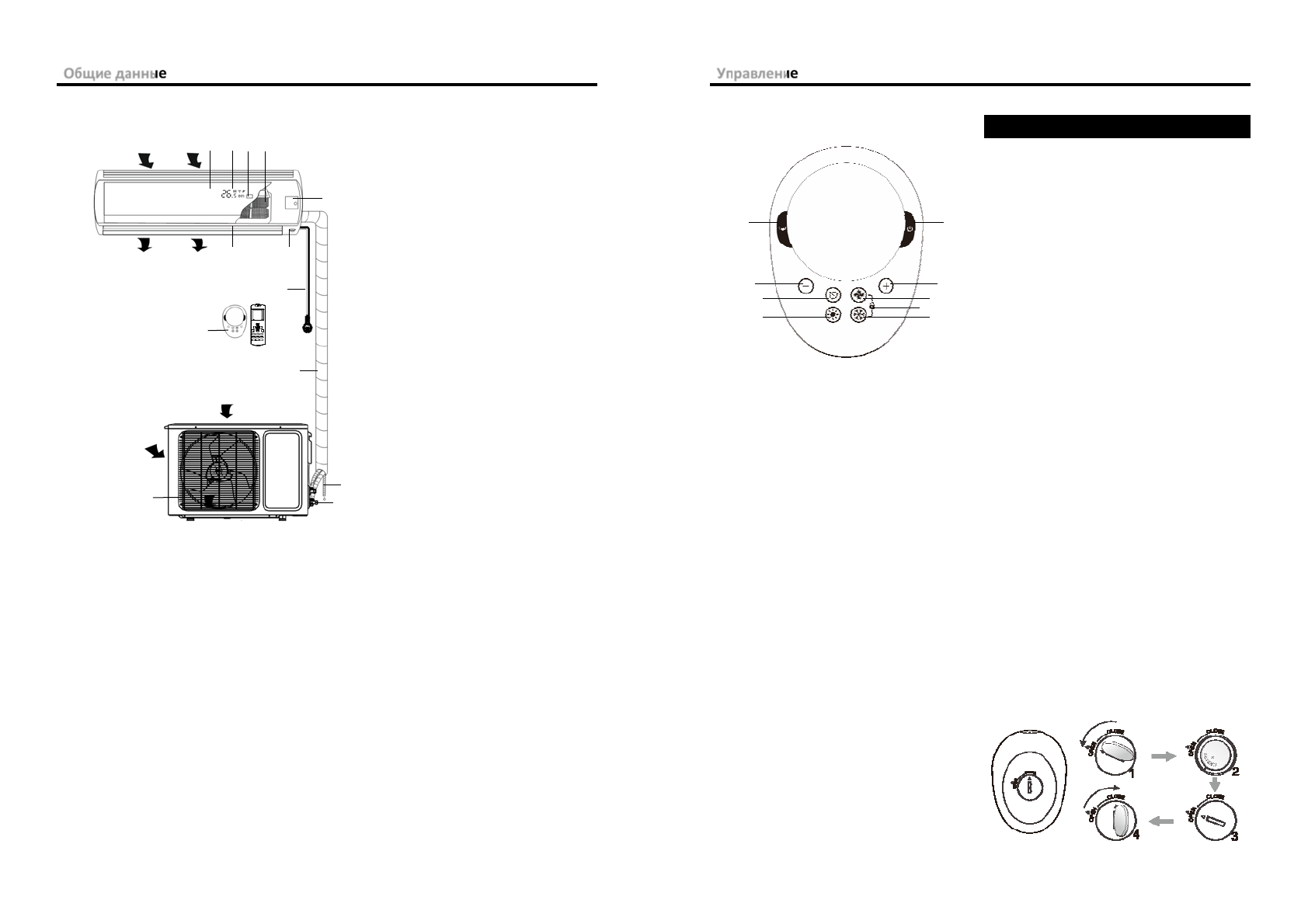

Общие данные
‐3‐
9
Внутренний блок
Вход воздуха
Выход воздуха
Вход воздуха
Выход воздуха
Вход воздуха
2
4
5
7
8
11
10
12
13
1. Передняя панель
2. Дисплей внутреннего блока
3. Приемник сигналов
4. Воздушный фильтр
5. Кнопка аварийного управления
6. Инфракрасный датчик температуры
7. Горизонтальные жалюзи
8. Кабель электропитания
9. Пульт дистанционного управления
10. Дренажный шланг
11. Фреоновая магистраль:
‐ газовая медная труба в изоляции;
‐ жидкостная медная труба в изоляции;
‐ межблочный кабель.
12. Запорные вентили
13. Защитная решетка
1
Назначение и принцип действия
Изделие предназначено для охлаждения или обогрева воздуха в бытовых помещениях.
Внутренний и наружный блоки соединены между собой медными трубопроводами, по которым перемещается хладагент – фреон.
Воздух из помещения забирается через воздухозаборные отверстия внутреннего блока, проходит через воздушные фильтры и
теплообменник. Кондиционированный воздух выходит из внутреннего блока через отверстие выхода воздуха, снабженное жалюзи
для изменения направления потока воздуха. Влага конденсируемая из воздуха отводится через дренажный шланг.
В наружном блоке находятся компрессор, вентилятор, теплообменник и другие электрические части.
Управление осуществляется с помощью дистанционного пульта управления.
Комплектация:
‐ наружный блок ‐ 1 шт.
‐ внутренний блок ‐ 1 шт.
‐ монтажная пластина для крепления внутреннего блока на стену ‐ 1 шт.
‐ пульт дистанционный инфракрасный ‐ 1 шт.
‐ пульт дистанционный инфракрасный детский ‐ 1 шт.
‐ руководство по эксплуатации с гарантийным талоном ‐ 1 шт.
Внимание! Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в
конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств.
Срок эксплуатации
Срок эксплуатации прибора составляет 10 лет, при условии соблюдения соответствующих правил по установке и эксплуатации.
6
3
Наружный блок
Внешний вид блоков может отличаться от схематичных изображений в инструкции.
Управление
‐4‐
Детский пульт дистанционного управления
Сторона излучателя сигнала
1. Кнопка включения/выключения
Нажатие на кнопку включает прибор, повторное нажатие –
выключает.
Примечание:
При включении устанавливается предыдущий режим работы.
2. Кнопка режима ДЕТСКИЙ СОН
Нажатие кнопки включает или выключает режим "Детский сон".
При включения режима кондиционер начинает сканирование
помещения инфракрасным датчиком температуры и автомати‐
чески регулирует свою работу в зависимости от его показаний.
3. Кнопка увеличения целевой температуры
Каждое нажатие на кнопку увеличивает целевую температуру
на 0,5°С, в диапазоне +16 ‐ +32°С.
4. Кнопка уменьшения целевой температуры
Каждое нажатие на кнопку уменьшает целевую температуру на
0,5°С, в диапазоне +16 ‐ +32°С.
5. Кнопка качания жалюзи
Нажатие кнопки активирует качание горизонтальной жалюзи,
изменяющей направление выходящего воздуха по вертикали.
Дождитесь, когда жалюзи займет необходимое положение и
повторно нажмите на кнопку, чтобы остановить качание.
6. Кнопка ОБОГРЕВ
Нажатие кнопки включает режим обогрева.
7. Кнопка ОХЛАЖДЕНИЕ
Нажатие кнопки включает режим охлаждения.
8. Кнопка изменения скорости вентилятора
Каждое нажатие на кнопку изменяет скорость вращения венти‐
лятора внутреннего блока (скорость выходящего воздуха)
следующим образом: … – Автоматическая ‐ Низкая ‐ Средняя ‐
Высокая – ...
9. Сочетание кнопок БЛОКИРОВКА
Для блокировки пульта дистанционного управления нажмите и
удерживайте обе кнопки в течении 3 секунд. Для разблокиров‐
ки повторите вышеуказанные действия
Примечание:
Блокировка пульта дистанционного управления уменьшает
вероятность случайного срабатывания из‐за действий детей, а
также экономит заряд элементов питания. Родителям рекомен‐
дуется всегда блокировать пульт дистанционного управления
после установки режима работы кондиционера.
Пульт дистанционного управления ‐ не игрушка. Не разрешайте
детям играть с ним и не играйте с ним сами.
Для
использования
пульта
дистанционного
управления
направьте его излучатель сигнала на внутренний блок.
Внутренний блок издаёт звуковой сигнал, который подтвержда‐
ет получение сигнала, посланного с пульта дистанционного
управления.
Сигналы могут быть получены на расстоянии до 8 метров по
прямой линии от внутреннего прибора под углом в 45° слева и
справа прибора.
Не роняйте пульт дистанционного управления и не подвергайте
его сильным ударам. Не подвергайте пульт дистанционного
управления воздействию прямых солнечных лучей, не оставляй‐
те рядом с источниками тепла, следите за тем, чтобы он не
попал в воду, и не оставляйте его в местах с высокой влажно‐
стью.
Не пользуйтесь острыми предметами для нажатия кнопок, так
как это может привести к повреждению пульта дистанционного
управления.
Запрещается протирать пульт дистанционного управления
бензином, растворителем, салфетками с химической пропиткой
и т.п.
Если пульт дистанционного управления не работает должным
образом, извлеките элемент питания, и подождав 30 секунд,
вставьте его обратно. Если работоспособность не восстанови‐
лась, замените элемент питания.
Выньте батареи, если пульт дистанционного управления не
будет используется в течение длительного периода времени.
Внимание! Производитель оставляет за собой право без
предварительного уведомления покупателя вносить измене-
ния в конструкцию, комплектацию или технологию изготовле-
ния изделия с целью улучшения его свойств.
Замена элементов питания
Для предотвращения опасности извлечения элемента питания детьми,
крышка батарейного отсека оснащена замком, для открытия и закрытия
которого необходим дополнительный инструмент. В качестве дополнитель‐
ного инструмента можно использовать монеты или другие предметы,
которые можно вставить в гнездо замка, за исключением острых, которые
могут привести к повреждениям пульта дистанционного управления или
ухудшить его внешний вид.
1.
Вставьте монету или другой предмет в паз батарейного отсека и поверните
против часовой до тех пор, пока вершина паза не окажется на одном уровне
с надписью "open", затем снимите крышку.
2.
Установите новую батарею типа CR2032/3В. Убедитесь, что положитель‐
ный полюс обращен вверх.
3.
Установите на место крышку. Убедитесь, что вершина паза находиться на
одном уровне с надписью "open".
4.
Вставьте монетку или другой предмет в паз батарейного отсека и поверни‐
те по часовой до упора.
Теперь крышка плотно закрыта.
1
2
4
5
9
ВНИМАНИЕ
3
6
8
7
