4

Назначение

Прибор предназначен для охлаждения

,

 обогрева

,

 осушения и вентиляции воздуха в бытовых помещениях

.

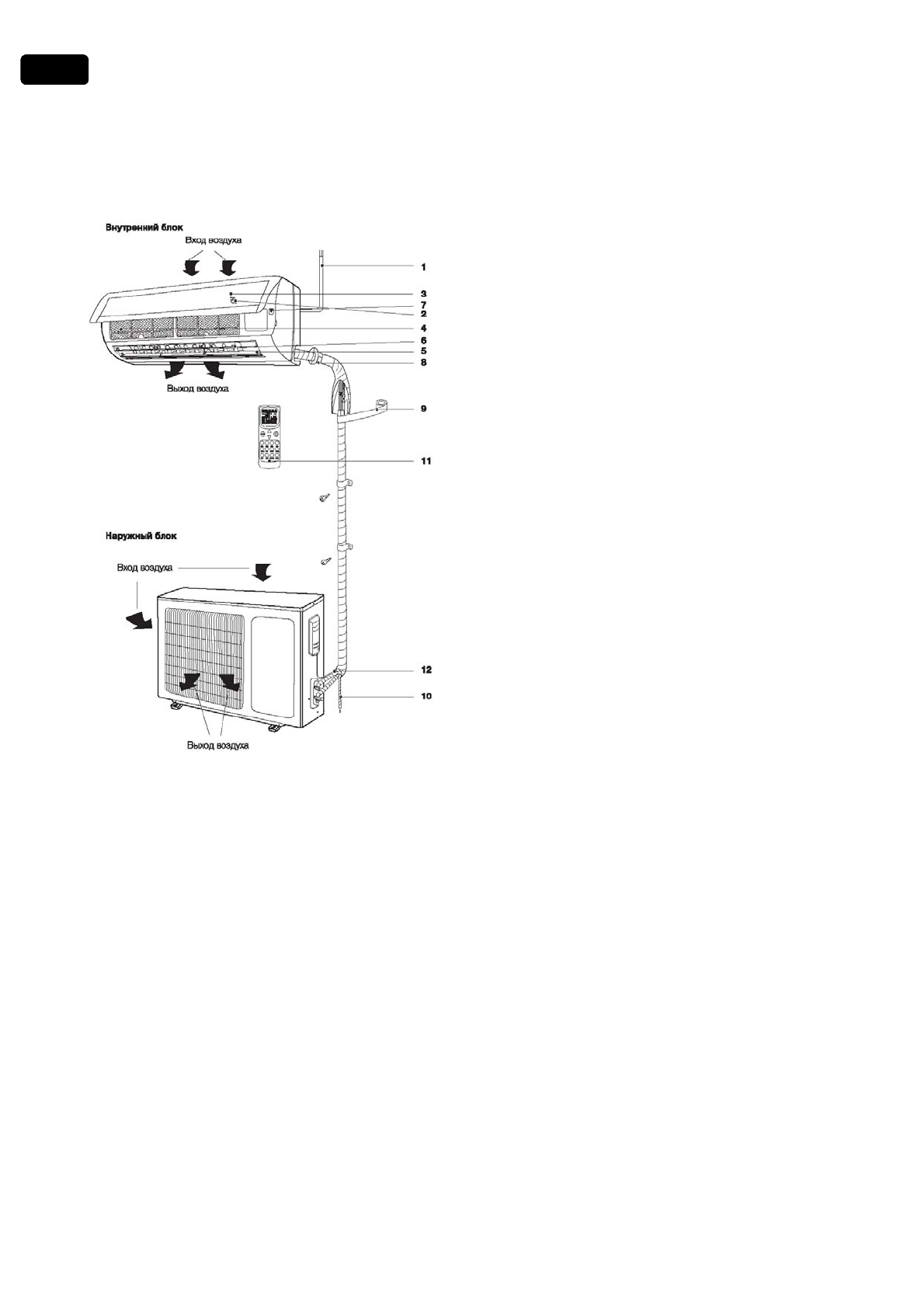

Устройство кондиционера

1.

Шнур питания

.

2.

Дисплей

3.

Передняя панель

4.

Воздушный фильтр‐сетка

5.

Горизонтальные жалюзи

6.

Вертикальные жалюзи

7.

Кнопка аварийного запуска

8.

Медные трубопроводы

9.

Изоляция

10.

Дренажная трасса

11.

Пульт дистанционного управления

12.

Соединительная трасса

*

 Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции

.

Воздух  из  помещения  забирается  через  воздухоза‐
борную  решётку  внутреннего  блока  и  проходит  че‐
рез  воздушный  фильтр

,

  на  котором  задерживается

пыль

,

 и теплообменник

.

 Кондиционированный воз‐

дух выходит из внутреннего блока через воздуховы‐
пускную решётку

(

жалюзи

).

 Внутренний и наружный

блоки кондиционера соединены между собой мед‐
ными  трубопроводами

,

  по  которым  перемещается

хладагент

–

  фреон

.

  В  наружном  блоке  находится

компрессор

,

  мотор  вентилятора

,

  теплообменник  и

другие  электрические  части

.

  Влага  из  воздуха  в  по‐

мещении конденсируется и отводится наружу через
дренажный  шланг

.

  Управление  кондиционером

осуществляется  с  помощью  беспроводного  пульта
ДУ

:

  включение  и  выключение

,

  выбор  режима  ра‐

боты

,

 регулирование температуры

,

 выбор скорости

вращения вентилятора

,

 включение таймера

,

 регули‐

ровка угла наклона жалюзи

.
