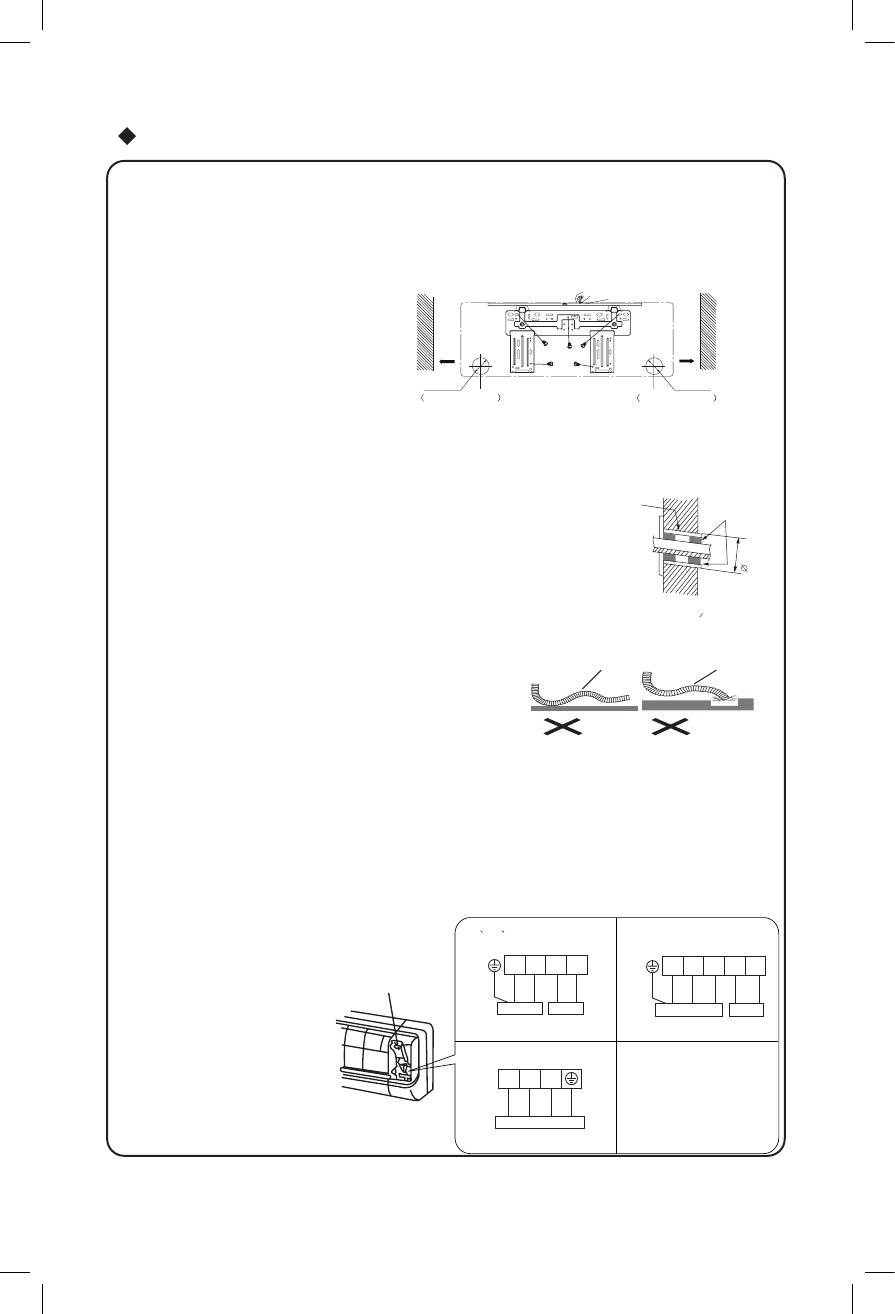

Установка внутреннего блока
2
4
Установка задней панели
1.
2. Закрепите заднюю панель винтами.
(В местах, где есть пластиковые
метки)
3. Убедитесь, что задняя панель хорошо
закреплена и выдержит взрослого
человека весом 60 кг, кроме того, вес
дожжен равномерно распределяться
между винтами.
Изготовление отверстия под трубы
1. Просверлите отверстие для трубы (Ø 55) в стене с легким
наклоном к наружной стороне.
2. Вставьте рукав в отверстие, чтобы не повредить трубу при
ее установке.
Установите сливную трубу
1. Чтобы был хороший слив, сливной шланг дожжен рас-
полагаться под уклоном.
2. Нельзя скручивать или сгибать сливной шланг или
опускать его концы в воду.
3. Если сливной шланг внутреннего блока имеет большую
длину, его надо покрыть изоляционными материалами.
рис
.5
Всегда крепите заднюю панель горизонтально. Благодаря поддону во внутреннем блоке,
имеется возможность слива воды в двух направлениях. При установке сливное отверстие
необходимо разместить чуть ниже, если взять сливное отверстие за центр, то внутренний
угол между испарителем и уровнем должна быть 0 градусов или выше. Это необходимо,
чтобы конденсат хорошо сливался.
Внутренняя
сторона
Наружная
сторона
Пристенная
труба
Прокладка
55mm
Скрученны
й
Согнутый
Опущенный
в
вод
у
Подключение электропроводов внутреннего
и наружного блоков
*Схема электрического
подключения может отли-
чаться от представленной,
в зависимости от модели
кондиционера.
В случае обнаружения
отличий, свяжитесь с
техническим специалистом
продавца для получения
консультации.
N(1)
2
4
5
N(1)
2
3
4
5
blue black violet orange
blue black brown violet orange
Outdoor unit connection
Outdoor unit connection
28K Heat pump type:
N(1)
2
3
blue black brown
Рис. 6
Outdoor unit connection
1.
2.
3.
4.
5.
07 09 12
、
18K
Heat pump type:
Крышка
проводки
yellow-
green
yellow-
green
yellow-
green
Откройте внешнюю панель.
Снимите крышку проводки, Рис. 6.
Проведите от задней части внутреннего блока кабель питания и кабель управления (толь-
ко для кондиционера с охлаждением и нагревом) и протяните его для подключения через
отверстие для проводов.
Вставьте обратно крышку проводки.
Закройте внешнюю панель.
24K Heat pump type:
Лево
Стена
Φ55mm
Право
Микрометр
Заднее отверстие для трубы
Стена
До
стены
не
менее
150mm
До
стены
не
менее
150mm
Φ55mm
Заднее отверстие для трубы
