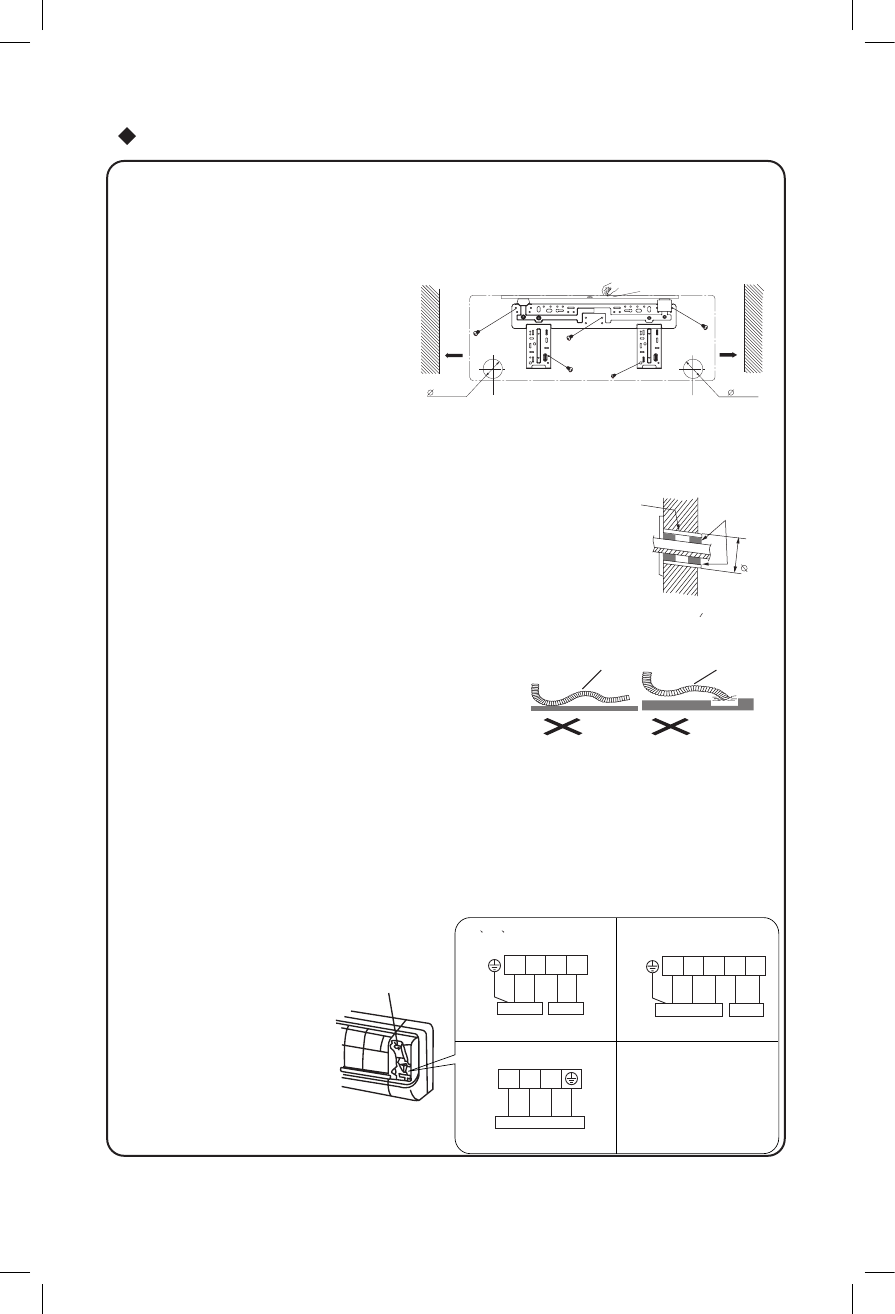

Установка внутреннего блока
2
5
Установка задней панели
1. Всегда крепите заднюю панель горизонтально. Благодаря поддону во внутреннем блоке,
имеется возможность слива воды в двух направлениях. При установке сливное отверстие
необходимо разместить чуть ниже, если взять сливное отверстие за центр, то внутренний
угол между испарителем и уровнем должна быть 0 градусов или выше. Это необходимо,
чтобы конденсат хорошо сливался.
2. Закрепите заднюю панель винтами.
(В местах, где есть пластиковые
метки)
3. Убедитесь, что задняя панель хорошо
закреплена и выдержит взрослого
человека весом 60 кг, кроме того, вес
дожжен равномерно распределяться
между винтами.
Изготовление отверстия под трубы
1. Просверлите отверстие для трубы (Ø 55) в стене с легким
наклоном к наружной стороне.
2. Вставьте рукав в отверстие, чтобы не повредить трубу при
ее установке.
Установите сливную трубу
1. Чтобы был хороший слив, сливной шланг дожжен рас-
полагаться под уклоном.
2. Нельзя скручивать или сгибать сливной шланг или
опускать его концы в воду.
3. Если сливной шланг внутреннего блока имеет большую
длину, его надо покрыть изоляционными материалами.
55mm
Рис.5
Стена
Стена
Микрометр
Лево
Право
(Заднее отверстие для трубы)
(Заднее отверстие для трубы)
до
стены
не
менее
15 cм
до
стены
не
менее
15 cм
55mm
Внутренняя
сторона
Наружная
сторона
Пристенная
труба
Прокладка
55mm
Скрученный
Согнутый
Опущенный
в воду
Подключение электропроводов внутреннего
и наружного блоков
*
Схема электрического
подключения может отли-
чаться от представленной,
в зависимости от модели
кондиционера.
В случае обнаружения
отличий, свяжитесь с
техническим специалистом
продавца для получения
консультации.
N(1)
2
4
5
N(1)
2
3
4
5
blu
e blac
k
viole
t
orange
blue black brown viole
t
orange
Outdoor unit connection
Outdoor unit connection
28K Heat pump type:
N(1)
2
3
blue blac
k
brown
Рис. 6
Outdoor unit connection
1.
2.
3.
4.
5.
07 09 12
、
18K
Heat pump type:
Крышка
проводки
yellow-
green
yellow-
green
yellow-
green
Откройте внешнюю панель.
Снимите крышку проводки, Рис. 6.
Проведите от задней части внутреннего блока кабель питания и кабель управления (толь-
ко для кондиционера с охлаждением и нагревом) и протяните его для подключения через
отверстие для проводов.
Вставьте обратно крышку проводки.
Закройте внешнюю панель.
24K Heat pump type:
Производитель оставляет за собой право вносить изменения в технические характеристики без предварительного уведомления
